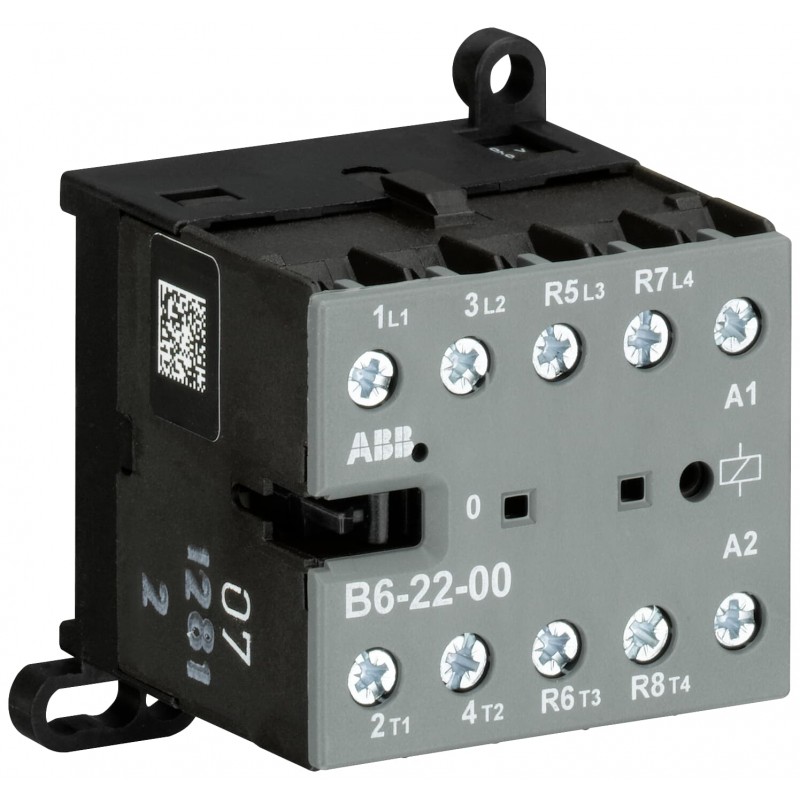

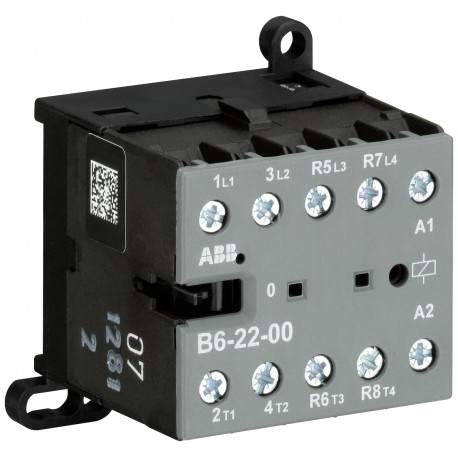

GJL1211501R8000 ABB B6-22-00-80 MINI CONTATOR Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GJL1211501R8000 ABB B6-22-00-80 MINI CONTATOR

GJL1211501R8000

ABB

B6-22-00-80 MINI CONTATOR

B6-22-00-80 Mini Contactor 220 ... 240 V AC - 2 NO - 2 NC - Screw Terminals

Mais detalhes


Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA

Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $38.55
Preço unitário: $38.55
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
Popular Downloads
EPLAN Data9AAC201021_EPLAN
Ficha de dados, informação técnica1SBC100214C0202
Instruções e Manuais2CDC102047M6801
CAD Dimensional Drawing2CDC001079B0201
Dimensions
Largura Líquida do Produto52.5 mm
Profundidade/Comprimento Líquidos do Produto46.7 mm
Altura Líquida do Produto57.5 mm
Peso Líquido do Produto0.175 kg
Diagrama de medidasGJL1200436F0001
Technical
Number of Main Contacts NO2
Number of Main Contacts NC2
Number of Auxiliary Contacts NO0
Number of Auxiliary Contacts NC0
Número de polos4P
NormasIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Tensão operacional nominalMain Circuit 690 V AC
Main Circuit 220 V DC
Frequência nominal (f)Control Circuit 400 Hz
Control Circuit 50 Hz
Control Circuit 60 Hz
Main Circuit 60 Hz
Main Circuit 50 Hz
Main Circuit DC
Conventional Free-air Thermal Current (Ith)Main Circuit 20 A
Rated Operational Current AC-1 (Ie)(220 / 240 V) 40 °C 20 A
(220 / 240 V) 55 °C 16 A
(380 / 440 V) 40 °C 20 A
(380 / 440 V) 55 °C 16 A
(690 V) 40 °C 6 A
(690 V) 55 °C 6 A
Rated Operational Current AC-3 (Ie)(230 V) 55°C 9 A
(400 V) 55 °C 9 A
(500 V) 55 °C 6.5 A
(690 V) NC 55°C 3.5 A
(690 V) NO 55°C 3.5 A
Rated Operational Power AC-3 (Pe)(230 V) Three Phase 2.2 kW
(400 V) Three Phase 4 kW
(500 V) Three Phase 4 kW
(690 V) Three Phase, NC 3 kW
(690 V) Three Phase, NO 3 kW
Rated Breaking Capacity AC-38 x Ie / AC-3
Rated Making Capacity AC-310 x Ie / AC-3
Rated Short-time Withstand Current Low Voltage (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 64 A
Rated Insulation Voltage (Ui)690 V
acc. to UL/CSA 600 V
Rated Impulse Withstand Voltage (Uimp)Main Circuit 6 kV
Maximum Electrical Switching Frequency(AC-1) 300 cycles per hour
(AC-3) 600 cycles per hour
(DC-1) 600 cycles per hour
(DC-3) 600 cycles per hour
Mechanical DurabilityNr. Operations 10000000 cycle
Coil Operating Limits(acc. to IEC 60947-4-1) for AC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Rated Control Circuit Voltage (Uc)220 ... 240 V AC
Coil ConsumptionAverage Holding Value 50 Hz 3.5 V·A
Average Pull-in Value 50 Hz 3.5 V·A
Power Lossat Rated Operating Conditions AC-1 per Pole 1 W
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Connecting Capacity Main CircuitFlexible with Ferrule 1/2x 1 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm²
Flexible 1/2x 1 ... 2.5 mm²
Rigid 1/2x 1 ... 4 mm²
Connecting Capacity Control CircuitFlexible with Ferrule 1/2x 1 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm²
Flexible 1/2x 1 ... 2.5 mm²
Rigid 1/2x 1 ... 4 mm²
Wire Stripping LengthMain Circuit 9 mm
Grau de proteçãoControl Circuit Terminals IP20
Main Circuit Terminals IP20
Recommended Screw DriverM3
Pozidriv 1
Binário de apertoControl Circuit 0.8 ... 1.1 N·m
Main Circuit 0.8 ... 1.1 N·m
Tipo de terminalScrew Terminals
Mini Contactor TypeMini Contactor
Nome de ProdutoMini Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 600 V AC
General Use Rating UL/CSA(300 V AC) 12 A
Classificação de potência UL/CSA(115 V AC) Single Phase 0.25 Hp
(200 V AC) Three Phase 1 Hp
(220 ... 240 V AC) Three Phase 2 Hp
(230 V AC) Single Phase 0.5 Hp
(440 ... 480 V AC) Three Phase 3 Hp
(550 ... 600 V AC) Three Phase 1 Hp
Connecting Capacity Main Circuit UL/CSAStranded 1/2x 22-10 AWG
Tightening Torque UL/CSAControl Circuit 7 in·lb
Main Circuit 7 in·lb
Full Load Amps Motor Use(115 V AC) Single Phase 5.8 A
(200 V AC) Three Phase 4.8 A
(220 ... 240 V AC) Three Phase 6.8 A
(230 V AC) Single Phase 4.9 A
(440 ... 480 V AC) Three Phase 4.8 A
(550 ... 600 V AC) Three Phase 1.7 A
Environmental
Temperatura do ar ambienteOperation -20 ... +55 °C
Storage -40 ... +80 °C
Altitude de operação máxima permissível2000 m
Resistência ao Choque de acordo com IEC 60068-2-2711 ms Pulse 15g
Resistance to Vibrations5g 5 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions1SBC100156C0269
Environmental Product Declaration - EPD1SAC200409H0001
Certificates and Declarations
A2L Certificate – IEC1SAA938000-4601
Certificado BV1SAA920000-0204
CB Certificate1SAA938000-2002
CQC CertificateCQC2003010304064033
Declaration of Conformity - CCC2020980304001854
Declaração de conformidade -CE1SAD101100-3101
Declaration of Conformity - UKCA1SAD201100-3101
DNV GL Certificate1SAA938000-0306
EAC Certificate1SAA920000-2702
KC Certificate1SAA938000-1501
Certificado LR1SAA938000-0504
Certificado RMRS1SAA938000-0704
Certificado ULE191658-19881208
Container Information
Unidades de embalagem Nível 1box 10 piece
Largura da embalagem Nível 1115 mm
Profundidade/Comprimento da embalagem Nível 1280 mm
Altura da embalagem Nível 154 mm
Peso bruto da embalagem Nível 11.82 kg
Nível de Embalagem 1 EAN4013614413483
External Classifications and Standards
Código de classificação do objetoQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Código de Categoria Granular IDEA (IGCC)4761 >> Magnet contactor, AC-switching
E-Number (Sweden)3210691

ETIM for GJL1211501R8000 Componentes industriais para Baixa Tensão (EC000066)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 220 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 220 V
Tipo de tensão para atuação (EF008242) AC
Corrente nominal de operação Ie em AC-1, 400 V (EF001393) 20 A
Corrente nominal de operação Ie em AC-3, 400 V (EF001392) 9 A
Potência de operação nominal em AC-3, 400 V (EF001364) 4 kW
Potência nominal de operação NEMA (EF011960) 1.4914 kW
Versão modular (EF001126) Não
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Número de contatos normalmente fechados como contato principal (EF001375) 2
Número de contatos principais como contato normalmente aberto (EF001374) 2
