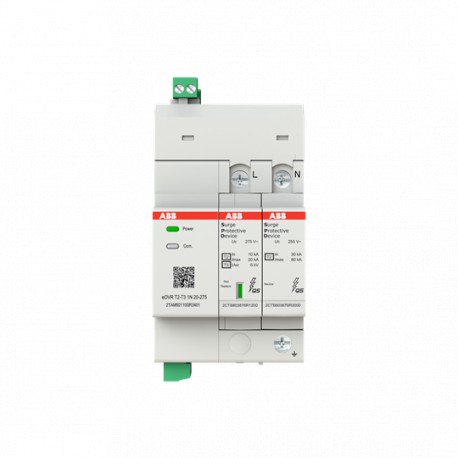

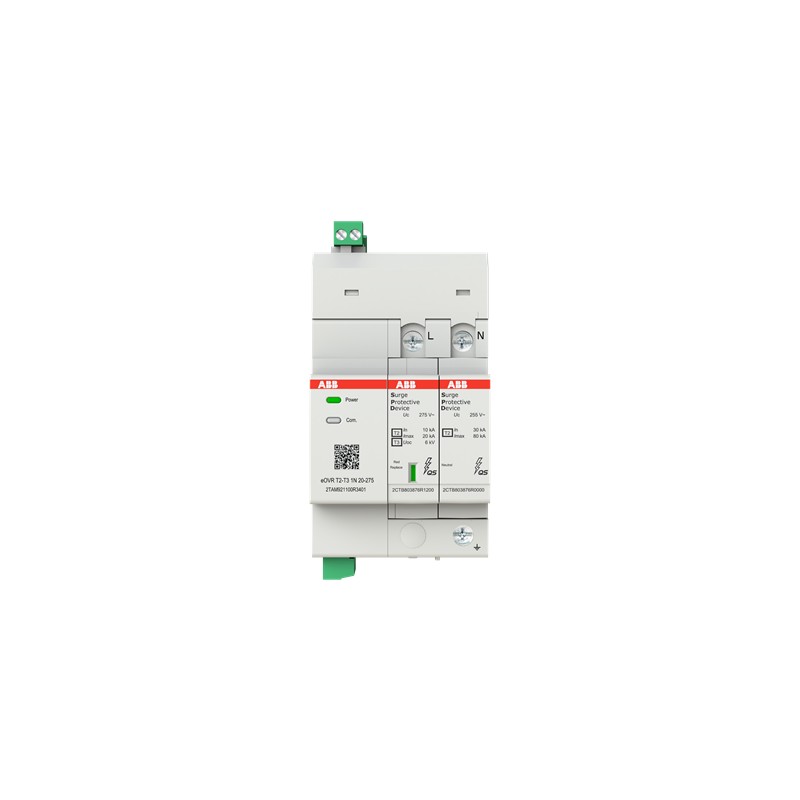

2TAM921100R3401 ABB Envelope prot. eOVRT2-T31N20-275 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2TAM921100R3401 ABB Envelope prot. eOVRT2-T31N20-275

2TAM921100R3401

ABB

Envelope prot. eOVRT2-T31N20-275

eOVR T2-T3 1N 20-275 Digital SPD for energy management via Modbus RTU SPD T2+3, 230V TT/TNS system

Mais detalhes


Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação

Outros dispositivos modulares

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $1,132.04
Preço unitário: $1,132.04
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
ABB EcoSolutionsSim
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 45.1 %
ABB Site Meeting Group Waste To Landfill TargetNo non-hazardous waste is sent to a landfill
Improved Energy Efficiency for CustomersProcess Efficiency - Product improves/optimizes process
Process Efficiency - Product contribute to making customer’s operations more resilient and reliable
Extended Product LifetimeProduct Durability
Product Modularity
End Of Life Disassembling Instructions9AKK108470A3994
Environmental Product Declaration - EPD9AKK108470A1870
Technical
Type of Low Voltage Distribution SystemTT
TN-S
Adequado paraTo protect the systems against the transient overvoltage (lightning)
Nominal AC Voltage of the System (Uo)230 /400 V
Maximum Continuous Operating Voltage (Uc)(L-PE) 275 V
Temporary Overvoltage Test Value (UT)(L-N) 337 V
(N-PE) 1200 V
Rated Service Short-Circuit Breaking Capacity (Ics)100 kA
Discharge CurrentNominal (8 / 20 µs) 5 kA
I (max, 8 / 20 µs) 20 kA
Short Circuit Withstand Icc100 kA
Arrester ClassII
III
Number of Protected Poles2
Número de polos1P+N
Position of Neutral TerminalsRight
Norma de transmissãoOptic
VersionPlug-in
Tipo de produtoQS
Options ProvidedMonitoring : Surge event counter SPD end of life prediction Upstream back up status SPD status Ambient temperature Nominal voltage Surge amplitude Surge time Alarm : Front face blinking LED Leakage current Overvoltage Undervoltage Upstream back up status MOV end of life treshold SPD status
Preventive Maintenance FeatureNão
Status IndicatorSim
Number of Batteries0
Tamanho do fusível2 modular spacing
Electrical
Tensão nominal (Ur)230 V AC
Voltage Protection Level ( Up)(N-PE) 1.4 kV
(L-N) 0.9 kV
Material Compliance
Informação RoHS9AKK108466A8539
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20220927
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
REEE B2C / B2BBusiness To Consumer
Environmental
Grau de proteçãoIP20
Altitude de operação máxima permissívelWithout Derating 2000 m
Dimensions
Width in Number of Modular Spacings3.5
Largura Líquida do Produto62.9 mm
Altura Líquida do Produto130 mm
Profundidade/Comprimento Líquidos do Produto65.3 mm
Peso Líquido do Produto0.46 kg
Engineering
EPLAN Data9AAF622779_EPLAN
Ordering
Unidades de embalagem Nível 1box 1 piece
Peso bruto da embalagem Nível 10.538 kg
Certificates and Declarations
Declaração de conformidade -CE9AKK108466A8539
Installation
Instruções e Manuais9AKK108466A7634
Tipo de apoioDIN-Rail
Popular Downloads
Mechanical Drawings9AKK108466A7395
9AKK108466A7403
External Classifications and Standards
ETIM 9EC000941 - Surge protection device for power supply systems
ETIM 10EC000941 - Surge protection device for power supply systems
eClassV11.0 : 27130805
Código de classificação do objeto141DCC
NormasIEC 61643-11 / GB/T 18802.1 / NB/T 10284 / EN 61000-6-2/EN 61000-6-3

ETIM for 2TAM921100R3401 Ligações à terra, pára-raios e descarregadores de sobretensões (EC000941)
Característica Valor
Esquema de ligação DC (EF009926) Não
Esquema de ligação TI (EF009927) Não
Esquema de ligação TN (EF009928) Sim
Esquema de ligação TN-C (EF009929) Não
Esquema de ligação TN-C-S (EF009933) Não
Esquema de ligação TN-S (EF009930) Sim
Esquema de ligação TT (EF009931) Sim
Configuração de outro esquema de ligação (EF009932) Não
Número de condutores (Sem aterramento) (EF001148) 2
Corrente de descarga nominal (8/20) (EF004214) 5 kA
Corrente de choque de descarga máxima (8/20) (EF012274) 5 kA
Tensão nominal CA (EF004220) 230 V
Tensão máxima contínua AC (EF004198) 275 V
Nível de proteção L-N (EF004236) 0.9 kV
Nível de proteção de tensão N-PE (EF008796) 1.4 kV
Proteção de sobreintensidade máx. Ligação em paralelo (fusível) (EF015962) 125 A
Resistência a curto-circuito (Isccr) (EF012627) 100 kA
Fusível de backup integrado (EF008797) Não
Sem correntes de fuga (EF016002) Sim
Método de montagem (EF000003) Outro
Tamanho do fusível (EF002566) 2 espaços modulares
Secção do condutor rígido máx. (mono/multi filamento) (EF008827) 25 mm²
Secção flexível do condutor máx. (fio fino) (EF008828) 25 mm²
Com contato de sinalização remota (EF000422) Não
Sinalização no nível do dispositivo (EF004241) Ótico
Ensaio de categoria tipo 2 (EF004230) Sim
Grau de proteção (IP) (EF005474) IP20
