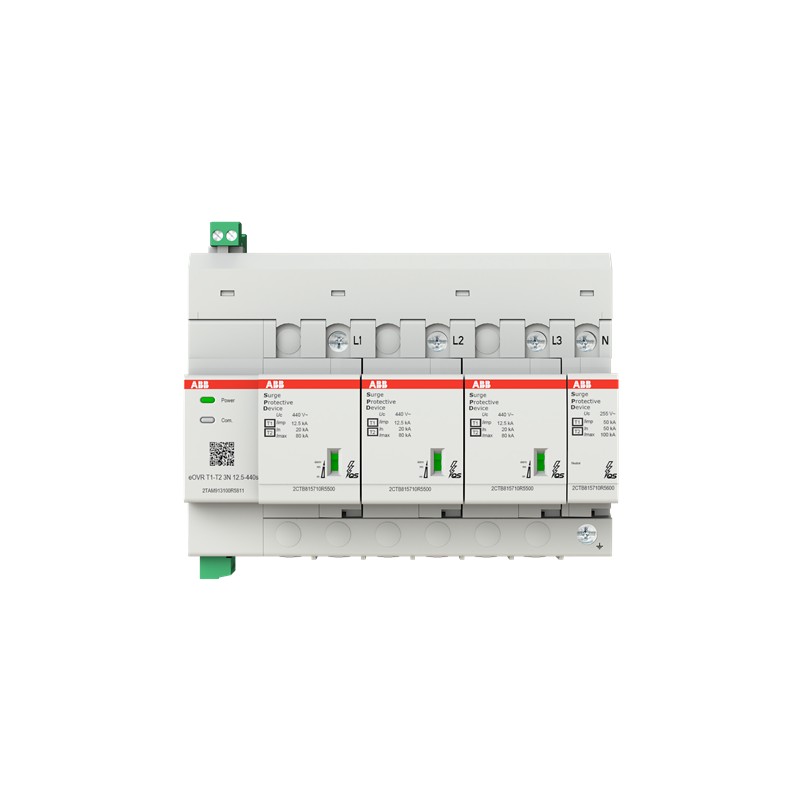

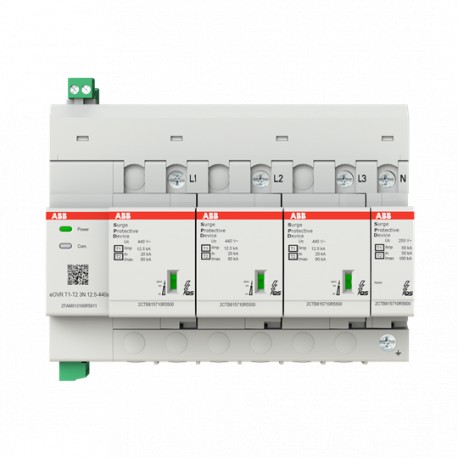

2TAM913100R5811 ABB Prot.sobret. eOVRT1T23N12.5440s
2TAM913100R5811
ABB
Prot.sobret. eOVRT1T23N12.5440s
eOVR T1-T2 3N 12.5-440s Digital SPD for energy management via Modbus RTU SPD T1+2, 400/690V TT/TNS system
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação
Outros dispositivos modulares
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 45.1 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| Improved Energy Efficiency for Customers | Process Efficiency - Product improves/optimizes process |
| Process Efficiency - Product contribute to making customer’s operations more resilient and reliable | |
| Extended Product Lifetime | Product Durability |
| Product Modularity | |
| End Of Life Disassembling Instructions | 9AKK108470A3994 |
| Environmental Product Declaration - EPD | 9AKK108470A1870 |
| Technical | |
| Type of Low Voltage Distribution System | TT |
| TN-S | |
| Adequado para | To protect the systems against the transient overvoltage (lightning) |
| Nominal AC Voltage of the System (Uo) | 400 /600 V |
| Maximum Continuous Operating Voltage (Uc) | (L-PE) 440 V |
| Temporary Overvoltage Test Value (UT) | (L-N) 337 V |
| (N-PE) 1200 V | |
| Rated Service Short-Circuit Breaking Capacity (Ics) | 100 kA |
| Discharge Current | Nominal 20 kA |
| Maximum 80 kA | |
| Impulse Current | I (imp, 10 / 350 µs) 12.5 kA |
| Lightning Impulse Current | 12.5 kA |
| Short Circuit Withstand Icc | 100 kA |
| Arrester Class | I |
| II | |
| Number of Protected Poles | 4 |
| Número de polos | 3P+N |
| Position of Neutral Terminals | Right |
| Norma de transmissão | Optic |
| Version | Plug-in |
| Tipo de produto | QS |
| Options Provided | Monitoring : Surge event counter SPD end of life prediction Upstream back up status SPD status Ambient temperature Nominal voltage Surge amplitude Surge time Alarm : Front face blinking LED Leakage current Overvoltage Undervoltage Upstream back up status MOV end of life treshold SPD status |
| Preventive Maintenance Feature | Não |
| Status Indicator | Sim |
| Tamanho do fusível | 4 modular spacing |
| Cross-Section (Across) | Maximum Conductor Solid-Stranded 25 mm² |
| Maximum Conductor Flexible 25 mm² | |
| Protocolo de Comunicação | MODBUS |
| Electrical | |
| Tensão nominal (Ur) | 400 V AC |
| Voltage Protection Level ( Up) | (N-PE) 1.9 kV |
| (L-N) 1.9 kV | |
| Material Compliance | |
| Informação RoHS | 9AKK108466A8539 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20220927 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| REEE B2C / B2B | Business To Consumer |
| Environmental | |
| Grau de proteção | IP20 |
| Altitude de operação máxima permissível | Without Derating 2000 m |
| Dimensions | |
| Width in Number of Modular Spacings | 8.5 |
| Largura Líquida do Produto | 151.9 mm |
| Altura Líquida do Produto | 130 mm |
| Profundidade/Comprimento Líquidos do Produto | 76.7 mm |
| Peso Líquido do Produto | 1.16 kg |
| Engineering | |
| EPLAN Data | 9AAF622777_EPLAN |
| Ordering | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Peso bruto da embalagem Nível 1 | 1.256 kg |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 9AKK108466A8539 |
| Installation | |
| Instruções e Manuais | 9AKK108466A7634 |
| Tipo de apoio | DIN-Rail |
| Popular Downloads | |
| Mechanical Drawings | 9AKK108466A7395 |
| 9AKK108466A7398 | |
| External Classifications and Standards | |
| ETIM 9 | EC000941 - Surge protection device for power supply systems |
| ETIM 10 | EC000941 - Surge protection device for power supply systems |
| eClass | V11.0 : 27130805 |
| Código de classificação do objeto | 141DCC |
| Normas | IEC 61643-11 / GB/T 18802.1 / NB/T 10284 / EN 61000-6-2/EN 61000-6-3 |
| Característica | Valor |
|---|---|
| Esquema de ligação DC (EF009926) | Não |
| Esquema de ligação TI (EF009927) | Não |
| Esquema de ligação TN (EF009928) | Sim |
| Esquema de ligação TN-C (EF009929) | Não |
| Esquema de ligação TN-C-S (EF009933) | Não |
| Esquema de ligação TN-S (EF009930) | Sim |
| Esquema de ligação TT (EF009931) | Sim |
| Configuração de outro esquema de ligação (EF009932) | Não |
| Número de condutores (Sem aterramento) (EF001148) | 4 |
| Corrente de descarga nominal (8/20) (EF004214) | 20 kA |
| Corrente de choque de descarga máxima (8/20) (EF012274) | 80 kA |
| Tensão nominal CA (EF004220) | 400 V |
| Tensão máxima contínua AC (EF004198) | 440 V |
| Nível de proteção L-N (EF004236) | 1.9 kV |
| Nível de proteção de tensão N-PE (EF008796) | 1.9 kV |
| Proteção de sobreintensidade máx. Ligação em paralelo (fusível) (EF015962) | 160 A |
| Resistência a curto-circuito (Isccr) (EF012627) | 100 kA |
| Fusível de backup integrado (EF008797) | Não |
| Sem correntes de fuga (EF016002) | Sim |
| Método de montagem (EF000003) | Outro |
| Tamanho do fusível (EF002566) | 4 espaços modulares |
| Secção do condutor rígido máx. (mono/multi filamento) (EF008827) | 25 mm² |
| Secção flexível do condutor máx. (fio fino) (EF008828) | 25 mm² |
| Com contato de sinalização remota (EF000422) | Não |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Ensaio de categoria tipo 2 (EF004230) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
