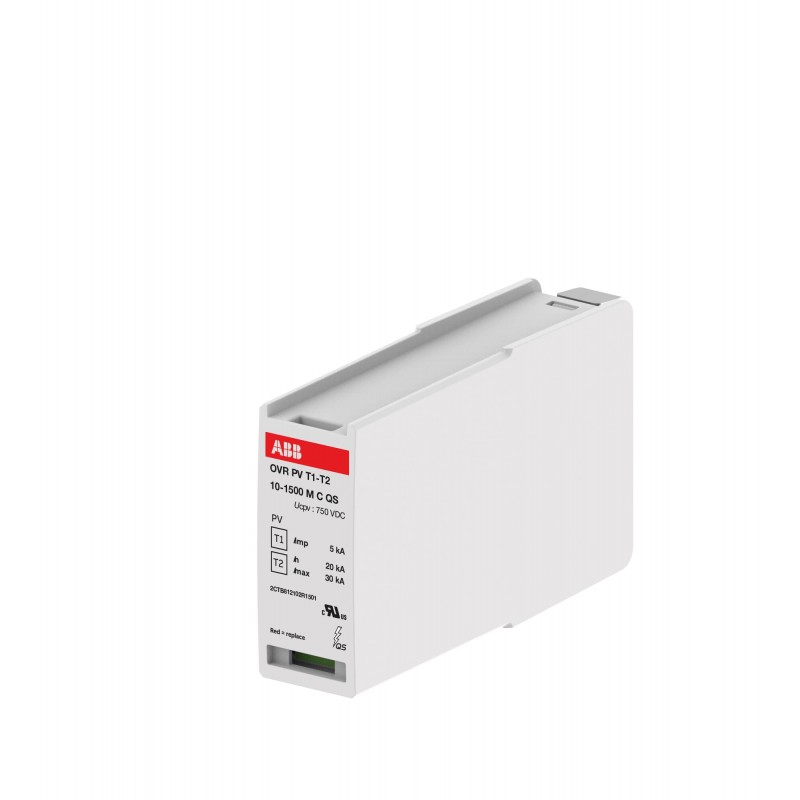

2CTB812102R1501 ABB Prot. Sobre t. OVRPVT1-T210-1500MCQS
2CTB812102R1501
ABB
Prot. Sobre t. OVRPVT1-T210-1500MCQS
OVR PV T1-T2 10-1500 M C QS Surge Protective Device
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação
Outros dispositivos modulares
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Technical | |
|---|---|
| Adequado para | To protect the systems against the transient overvoltage (lightning) |
| Voltage Rating DC | 1500 V |
| Maximum Power Point (MPP) Voltage | 1500 V |
| Rated Service Short-Circuit Breaking Capacity (Ics) | 11 kA |
| Discharge Current | Nominal (8 / 20 µs) 20 kA |
| I (max, 8 / 20 µs) 40 kA | |
| I (total, 10 / 350 µs) 10 kA | |
| Arrester Class | I |
| II | |
| Number of Protected Poles | 2 |
| Number of Conductors | 2 |
| Norma de transmissão | Optic |
| Version | Plug-in |
| Tipo de produto | QS |
| Options Provided | Solar |
| Preventive Maintenance Feature | Não |
| Status Indicator | Sim |
| Number of Batteries | 0 |
| Tamanho do fusível | 3 modular spacing |
| Cross-Section (Across) | Maximum Conductor Solid-Stranded 35 mm² |
| Maximum Conductor Flexible 25 mm² | |
| Electrical | |
| Tensão nominal (Ur) | 1500 V DC |
| Voltage Protection Level ( Up) | 5 kV |
| Material Compliance | |
| Informação RoHS | 9AKK107991A6344 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20230707 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20231212 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| REEE B2C / B2B | Business To Business |
| Environmental | |
| Grau de proteção | IP20 |
| Dimensions | |
| Largura Líquida do Produto | 24 mm |
| Altura Líquida do Produto | 45 mm |
| Profundidade/Comprimento Líquidos do Produto | 74 mm |
| Peso Líquido do Produto | 0.087 kg |
| Ordering | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Peso bruto da embalagem Nível 1 | 0.87 kg |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 9AKK107991A6344 |
| Certificado UL | 2CTC431021G1701 |
| Installation | |
| Instruções e Manuais | 2CTC431032M1701 |
| Tipo de apoio | DIN-Rail |
| Popular Downloads | |
| Mechanical Drawings | 2CTC812000F0300 |
| External Classifications and Standards | |
| ETIM 9 | EC000941 - Surge protection device for power supply systems |
| ETIM 10 | EC000941 - Surge protection device for power supply systems |
| eClass | V11.0 : 27130805 |
| Código de classificação do objeto | 141DCC |
| Normas | IEC 61 643-11 / EN 50539-11 / UL 1449 4th ed |
| Característica | Valor |
|---|---|
| Esquema de ligação DC (EF009926) | Sim |
| Esquema de ligação TI (EF009927) | Não |
| Esquema de ligação TN (EF009928) | Não |
| Esquema de ligação TN-C (EF009929) | Não |
| Esquema de ligação TN-C-S (EF009933) | Não |
| Esquema de ligação TN-S (EF009930) | Não |
| Esquema de ligação TT (EF009931) | Não |
| Configuração de outro esquema de ligação (EF009932) | Não |
| Número de condutores (Sem aterramento) (EF001148) | 2 |
| Corrente de descarga nominal (8/20) (EF004214) | 20 kA |
| Corrente de choque de descarga máxima (8/20) (EF012274) | 20 kA |
| Tensão nominal DC (EF004221) | 1500 V |
| Máxima tensão DC contínua (EF004777) | 1500 V |
| Tensão fotovoltaica máx. (EF008795) | 1500 V |
| Nível de proteção de tensão (EF003525) | 5 kV |
| Proteção de sobreintensidade máx. Ligação em paralelo (fusível) (EF015962) | 10 A |
| Resistência a curto-circuito (Isccr) (EF012627) | 11 kA |
| Proteção contra curto-circuitos integrada (EF016000) | Não |
| Fusível de backup integrado (EF008797) | Não |
| Sem correntes de fuga (EF016002) | Não |
| Método de montagem (EF000003) | Outro |
| Tamanho do fusível (EF002566) | 3 espaços modulares |
| Secção do condutor rígido máx. (mono/multi filamento) (EF008827) | 35 mm² |
| Secção flexível do condutor máx. (fio fino) (EF008828) | 25 mm² |
| Com contato de sinalização remota (EF000422) | Não |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Ensaio de categoria tipo 2 (EF004230) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
