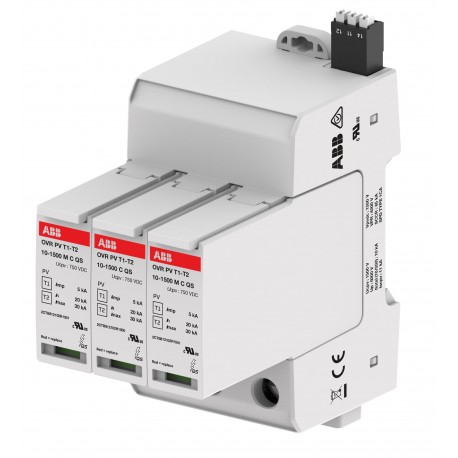

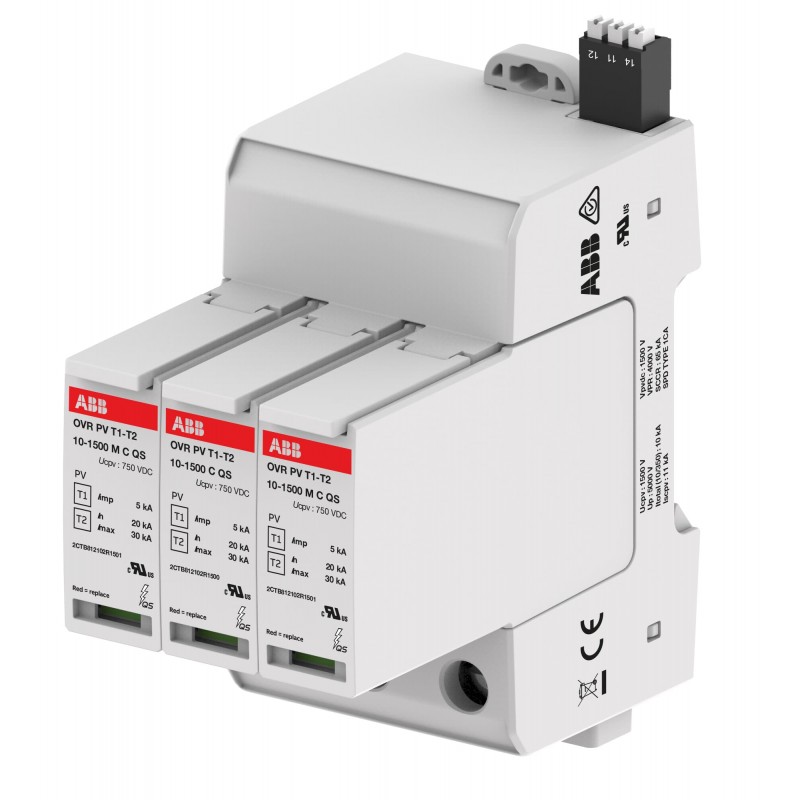

2CTB812101R1500 ABB Prot. envelope OVR PV T1-T2 10-1500 PTSQS
2CTB812101R1500
ABB
Prot. envelope OVR PV T1-T2 10-1500 PTSQS
OVR PV T1-T2 10-1500 P TS QS Surge Protective Device
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação
Outros dispositivos modulares
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Technical | |
|---|---|
| Adequado para | To protect the systems against the transient overvoltage (lightning) |
| Voltage Rating DC | 1500 V |
| Maximum Continuous Operating Voltage (Uc) | (L-PE) 1500 V |
| (L-L) 1500 V | |
| (L-N) 0 V | |
| (N-PE) 0 V | |
| Maximum Power Point (MPP) Voltage | 1500 V |
| Rated Service Short-Circuit Breaking Capacity (Ics) | 11 kA |
| Discharge Current | Nominal (8 / 20 µs) 20 kA |
| I (max, 8 / 20 µs) 30 kA | |
| I (total, 10 / 350 µs) 10 kA | |
| Impulse Current | I (imp, 10 / 350 µs) 5 kA |
| I (total, 10 / 350 µs) 10 kA | |
| Short Circuit Withstand Icc | 11 kA |
| Arrester Class | I |
| II | |
| Number of Protected Poles | 2 |
| Número de polos | 3P |
| Number of Conductors | 2 |
| Norma de transmissão | Optic |
| Version | Plug-in |
| Tipo de produto | QS |
| Options Provided | Solar |
| Preventive Maintenance Feature | Não |
| Status Indicator | Sim |
| Number of Batteries | 0 |
| Tamanho do fusível | 3 modular spacing |
| Electrical | |
| Tensão nominal (Ur) | 1500 V DC |
| Voltage Protection Level ( Up) | 5 kV |
| Technical UL/CSA | |
| Maximum Continuous Operating Voltage UL/CSA (MCOV) | (L-PE) 1500 V |
| (L-L) 1500 V | |
| (L-N) 0 V | |
| (N-PE) 0 V | |
| Voltage Protection Rating UL/CSA (VPR) | Lpe 4 kV |
| Ll 4 kV | |
| Ln 0 kV | |
| Npe 4 kV | |
| Material Compliance | |
| Informação RoHS | 9AKK107991A6344 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20230707 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20231212 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| REEE B2C / B2B | Business To Business |
| Environmental | |
| Grau de proteção | IP20 |
| Altitude de operação máxima permissível | Without Derating 4000 m |
| Dimensions | |
| Width in Number of Modular Spacings | 3 |
| Largura Líquida do Produto | 64 mm |
| Altura Líquida do Produto | 110 mm |
| Profundidade/Comprimento Líquidos do Produto | 84 mm |
| Peso Líquido do Produto | 0.497 kg |
| Ordering | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Peso bruto da embalagem Nível 1 | 0.497 kg |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 9AKK107991A6344 |
| Certificado UL | 2CTC431021G1701 |
| Installation | |
| Instruções e Manuais | 2CTC431032M1701 |
| Tipo de apoio | DIN-Rail |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2CTC431110D0201 |
| Mechanical Drawings | 2CTC812000F0200 |
| 2CTC812000F0202 | |
| 2CTC812000F0203 | |
| External Classifications and Standards | |
| ETIM 9 | EC000941 - Surge protection device for power supply systems |
| ETIM 10 | EC000941 - Surge protection device for power supply systems |
| eClass | V11.0 : 27130805 |
| Código de classificação do objeto | 141DCC |
| Normas | IEC 61 643-11 / EN 50539-11 / UL 1449 4th ed |
