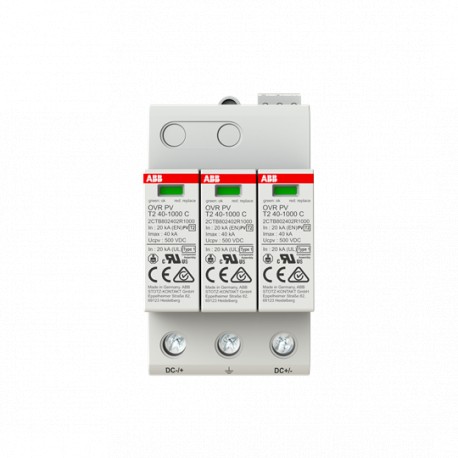

ABB 2CTB802401R1000 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CTB802401R1000 ABB Prot.sobret. OVRPVT240-1000PTSQS

Código: 2CTB802401R1000

Fabricante: ABB

Descrição:

Prot.sobret. OVRPVT240-1000PTSQS
OVR PV T2 40-1000 P TS Surge Protective Device

Categorias:

  • Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação
  • ABB > Outros dispositivos modulares

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 207,52 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Technical
Adequado paraTo protect the systems against the transient overvoltage (lightning)
Voltage Rating DC1000 V
Maximum Continuous Operating Voltage (Uc)(L-PE) 1000 V
(L-L) 1000 V
(L-N) 0 V
(N-PE) 0 V
Maximum Power Point (MPP) Voltage1000 V
Rated Service Short-Circuit Breaking Capacity (Ics)10 kA
Discharge CurrentNominal (8 / 20 µs) 20 kA
I (max, 8 / 20 µs) 40 kA
Short Circuit Withstand Icc10 kA
Arrester ClassII
Number of Protected Poles2
Number of Auxiliary Contacts NO1
Número de polos3P
Norma de transmissãoOptic
VersionPlug-in
Options ProvidedSolar
Preventive Maintenance FeatureNão
Status IndicatorSim
Tamanho do fusível3 modular spacing
Electrical
Tensão nominal (Ur)1000 V DC
Voltage Protection Level ( Up)4 kV
Technical UL/CSA
Maximum Continuous Operating Voltage UL/CSA (MCOV)(L-PE) 1000 V
(L-L) 1000 V
(L-N) 0 V
(N-PE) 0 V
Voltage Protection Rating UL/CSA (VPR)Lpe 3 kV
Ll 3 kV
Material Compliance
Informação RoHS9AKK108466A0826
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20230707
REACH Declaration9AKK107492A1906
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20231212
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
SCIPd0a88ecb-a6dd-417c-88a1-7404aeaef8b0 Germany
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
REEE B2C / B2BBusiness To Consumer
Environmental
Grau de proteçãoIP20
Altitude de operação máxima permissívelWithout Derating 2000 m
Dimensions
Largura Líquida do Produto54 mm
Altura Líquida do Produto90 mm
Profundidade/Comprimento Líquidos do Produto66 mm
Peso Líquido do Produto0.3 kg
Ordering
Unidades de embalagem Nível 1box 1 piece
Peso bruto da embalagem Nível 10.377 kg
E-Number (Norway)1682467
Certificates and Declarations
Declaração de conformidade -CE9AKK108466A0826
Certificado UL9AKK108466A1952
Installation
Instruções e Manuais9AKK107992A4589
Tipo de apoioDIN-Rail
Popular Downloads
Ficha de dados, informação técnica9AKK107992A4591
Mechanical Drawings9AKK108466A2018
9AKK108466A5300
9AKK108466A5301
External Classifications and Standards
ETIM 9EC000941 - Surge protection device for power supply systems
ETIM 10EC000941 - Surge protection device for power supply systems
eClassV11.0 : 27130805
Código de classificação do objeto141DCC
NormasIEC 61643-31
UL14419 Ed5

ETIM for 2CTB802401R1000 Ligações à terra, pára-raios e descarregadores de sobretensões (EC000941)

Nome da característicaEsquema de ligação DC (EF009926)
Valor da característicaSim
Nome da característicaEsquema de ligação TI (EF009927)
Valor da característicaNão
Nome da característicaEsquema de ligação TN (EF009928)
Valor da característicaNão
Nome da característicaEsquema de ligação TN-C (EF009929)
Valor da característicaNão
Nome da característicaEsquema de ligação TN-C-S (EF009933)
Valor da característicaNão
Nome da característicaEsquema de ligação TN-S (EF009930)
Valor da característicaNão
Nome da característicaEsquema de ligação TT (EF009931)
Valor da característicaNão
Nome da característicaConfiguração de outro esquema de ligação (EF009932)
Valor da característicaNão
Nome da característicaNúmero de condutores (Sem aterramento) (EF001148)
Valor da característica2
Nome da característicaCorrente de descarga nominal (8/20) (EF004214)
Valor da característica20 kA
Nome da característicaCorrente de choque de descarga máxima (8/20) (EF012274)
Valor da característica20 kA
Nome da característicaTensão nominal DC (EF004221)
Valor da característica1000 V
Nome da característicaTensão máxima contínua AC (EF004198)
Valor da característica1000 V
Nome da característicaMáxima tensão DC contínua (EF004777)
Valor da característica1000 V
Nome da característicaTensão fotovoltaica máx. (EF008795)
Valor da característica1000 V
Nome da característicaNível de proteção de tensão (EF003525)
Valor da característica4 kV
Nome da característicaResistência a curto-circuito (Isccr) (EF012627)
Valor da característica10 kA
Nome da característicaProteção contra curto-circuitos integrada (EF016000)
Valor da característicaNão
Nome da característicaFusível de backup integrado (EF008797)
Valor da característicaNão
Nome da característicaSem correntes de fuga (EF016002)
Valor da característicaNão
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaOutro
Nome da característicaTamanho do fusível (EF002566)
Valor da característica3 espaços modulares
Nome da característicaSecção do condutor rígido máx. (mono/multi filamento) (EF008827)
Valor da característica35 mm²
Nome da característicaSecção flexível do condutor máx. (fio fino) (EF008828)
Valor da característica25 mm²
Nome da característicaCom contato de sinalização remota (EF000422)
Valor da característicaSim
Nome da característicaSinalização no nível do dispositivo (EF004241)
Valor da característicaÓtico
Nome da característicaEnsaio de categoria tipo 2 (EF004230)
Valor da característicaSim
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
