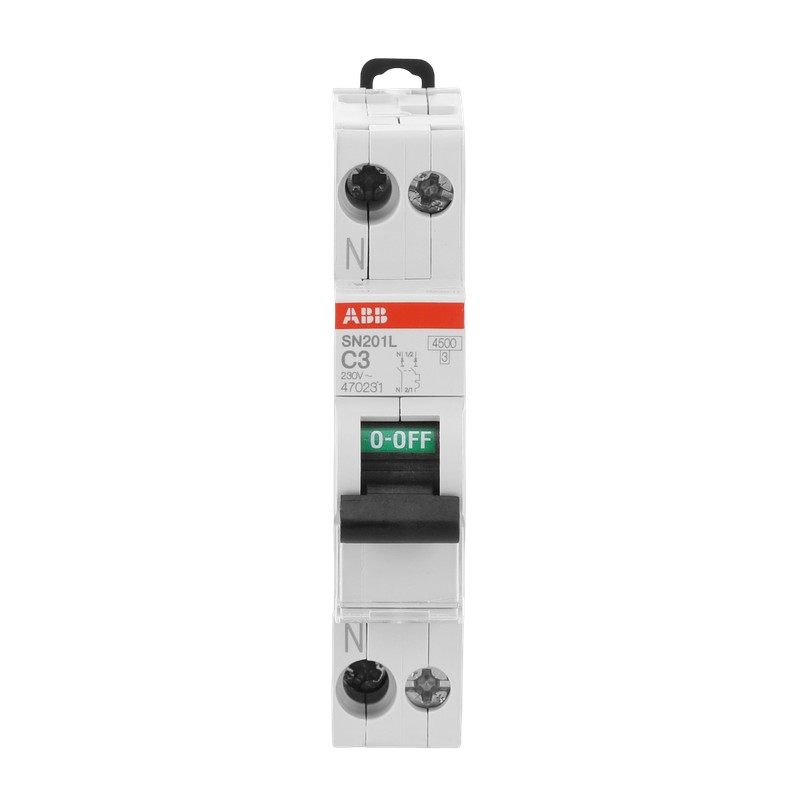

2CSS245102R0034 ABB Int.aut.SN201L-C3-L 1p+N 3A C 4.5kA(esquerda)
2CSS245102R0034
ABB
Int.aut.SN201L-C3-L 1p+N 3A C 4.5kA(esquerda)
Miniature circuit breaker - SN201L - N Left - 1P+N - 3 A - C - (230 V) 4.5 kA
Disjuntores, fusíveis > Interruptor magnetotérmico
Residencial / Terciário
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| EcoSolutions Profile | 9AKK108471A1004 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 90.63 % |
| Sustainable Material Content in Packaging (wt. %) | Recycled Paper - 00 % |
| Recycled Cardboard - 79 % | |
| Extended Product Lifetime | Product Durability |
| End Of Life Disassembling Instructions | 9AKK108469A7476 |
| Environmental Product Declaration - EPD | 9AKK108469A9820 |
| Technical | |
| Dielectric Test Voltage | 50 / 60 Hz - 1 min 2 kV |
| Primary Rated Impulse Withstand Voltage | 4 kV |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (230 V) 6 kA |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (230 V AC) 4.5 kA |
| Power Supply Connection | Arbitrary |
| Contact Position Indication | ON / OFF |
| Energy Limiting Class | 3 |
| Electrical Endurance | 10000 cycle |
| Mechanical Endurance | 20000 cycle |
| Number of Protected Poles | 1 |
| Número de polos | 1P+N |
| Number of Modular Spacings per DIN Rail | 1 |
| Position of Neutral Terminals | Left |
| Binário de aperto | 1.2 N·m |
| Actuator Type | Toggle |
| Screw Terminal Type | Cage Terminal |
| Accessories Available | Sim |
| Number of Batteries | 0 |
| Connecting Capacity | Flexible 1 … 10 mm² |
| Rigid 1 … 16 mm² | |
| Wire Stripping Length | 11 mm |
| Tipo de terminal | Screw Terminals |
| Electrical | |
| Tripping Characteristic | C |
| Tensão nominal (Ur) | 230 V AC |
| Tensão operacional nominal | acc. to IEC 60898-1 230 V |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 500 V |
| Rated Impulse Withstand Voltage (Uimp) | 4 kV |
| Tipo de tensão de entrada | AC |
| Corrente nominal (In) | 3 A |
| Rated Short-Circuit Capacity | (230 V) 4.5 kA |
| Frequência nominal (f) | 50 / 60 Hz |
| Power Loss | 1.16 W |
| Overvoltage Category | III |
| Design | |
| Material da caixa | Insulation group II, RAL 7035 |
| Material Compliance | |
| Informação RoHS | 9AKK106713A5572 |
| Estado RoHS | Following EU Directive 2011/65/EU |
| Data RoHS | 20211115 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| REEE B2C / B2B | Business To Consumer |
| Environmental | |
| Temperatura do ar ambiente | Operation -25 ... +55 °C |
| Reference Ambient Air Temperature | 30 °C |
| Grau de proteção | IP20 |
| Pollution Degree | 2 |
| Environmental Conditions | 28 cycles |
| ;with 55 °C / 90-96 % | |
| ;and 25 °C / 95-100 % | |
| Resistance to Vibrations | 20 Cycles with Load 0.8 In: 5g or 0.35mm 5 … 150 … 5 Hz |
| Resistência ao Choque de acordo com IEC 60068-2-27 | 30g / 2 shocks / 13 ms |
| Dimensions | |
| Width in Number of Modular Spacings | 1 |
| Largura Líquida do Produto | 69 mm |
| Altura Líquida do Produto | 85 mm |
| Profundidade/Comprimento Líquidos do Produto | 17.6 mm |
| Peso Líquido do Produto | 110 g |
| Built-In Depth (t2) | 69 mm |
| Ordering | |
| Unidades de embalagem Nível 1 | box 6 piece |
| Peso bruto da embalagem Nível 1 | 0.684 kg |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 9AKK106713A5572 |
| Installation | |
| Posição de montagem | Any |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2CSC400002D0209 |
| External Classifications and Standards | |
| ETIM 9 | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 10 | EC000042 - Miniature circuit breaker (MCB) |
| Código de classificação do objeto | F |
| Normas | IEC/EN 60898-1 |
| Característica | Valor |
|---|---|
| Profundidade incorporada (EF000218) | 69 mm |
| Curva de funcionamento (EF000889) | C |
| Número de polos (total) (EF008618) | 2 |
| Número de polos protegidos (EF005548) | 1 |
| Corrente nominal especificada (EF000227) | 3 A |
| Tensão especificada de funcionamento (EF000228) | 230 V |
| Tensão nominal de isolamento Ui (EF001366) | 500 V |
| Tensão estipulada suportável ao choque (Uimp) (EF011980) | 4 kV |
| Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556) | 4.5 kA |
| Tipo de tensão (EF000187) | AC |
| Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557) | 6 kA |
| Frequência (intervalo) (EF000416) | 50 Hz |
| Classe de limitação de energia (I²t) (EF002568) | 3 |
| Instalação à face (EF007517) | Não |
| Comutação simultânea de neutro N (EF005997) | Sim |
| Categoria de sobretensão (EF002569) | 3 |
| Grau de poluição (EF002570) | 2 |
| Possibilidade de equipamento adicional (EF008148) | Sim |
| Largura em número de módulos (EF002950) | 1 |
| Grau de proteção (IP) (EF005474) | IP20 |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
| Secção da ligação de cabo flexível (EF007343) | 1 mm² |
| Secção da ligação de cabo rígido (EF007337) | 1 mm² |
| Antideflagrante (EF004663) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
