ABBTerciária / industrial2CSR255080R1254 ABB I.com.DS200 1p+N C 25A AC 10kA 30mA

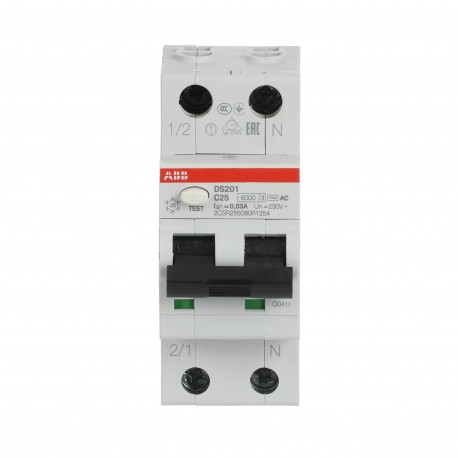

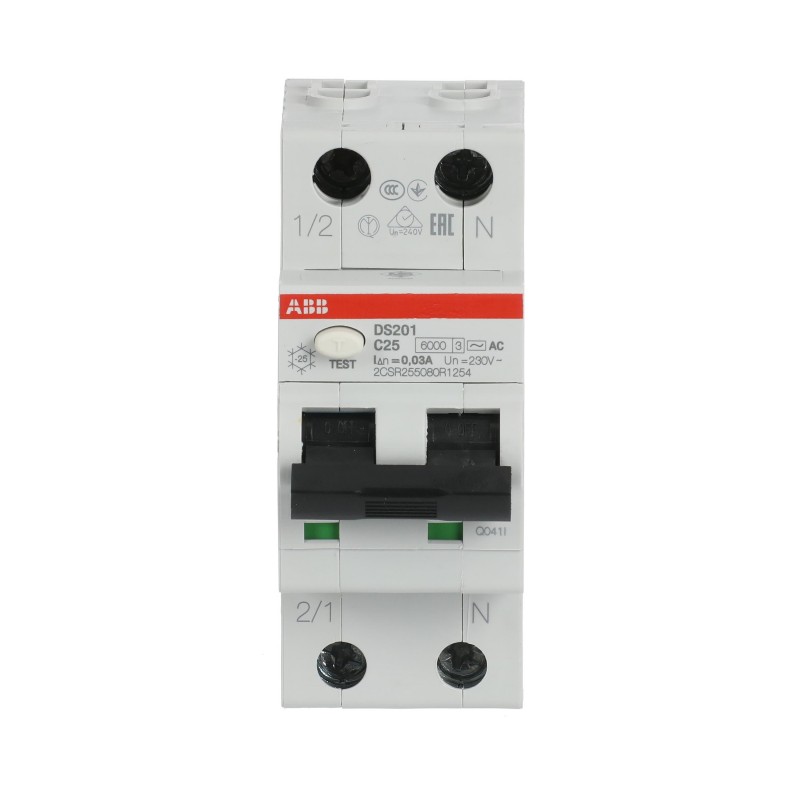

ABB 2CSR255080R1254 2CSR255080R1254 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CSR255080R1254 ABB I.com.DS200 1p+N C 25A AC 10kA 30mA

Referência: 2CSR255080R1254

Fabricante: ABB

Descrição:

I.com.DS200 1p+N C 25A AC 10kA 30mA
Residual Current Circuit Breaker with Overcurrent Protection DS201 - 1P+N - 30 mA - 25 A - C - Type AC

Categorias:

  • Disjuntores, fusíveis > Combinação de interruptor diferencial/magnetotérmico
  • ABB > Terciária / industrial

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 81,82 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB EcoSolutionsSim
EcoSolutions Profile9AKK108470A2163
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 75.20 %
ABB Site Meeting Group Waste To Landfill TargetNo non-hazardous waste is sent to a landfill
UL 2799 Zero Waste To Landfill Validation available
Sustainable Material Content in Packaging (wt. %)Recycled Cardboard - 98 %
Recycled Paper - 00 %
Chemically Recycled Polymer - 00 %
Extended Product LifetimeProduct Durability
End Of Life Disassembling Instructions9AKK108469A2268
Environmental Product Declaration - EPD9AKK108468A5756
Technical
Type of Residual CurrentType AC
Test Voltage (Ut)Minimum 170 V
Maximum 264 V
Dielectric Test Voltage2 kV
Rated Ultimate Short-Circuit Breaking Capacity (Icu)10 kA
Rated Residual Breaking Capacity (IΔm)EN 61009-1 6000 A
IEC 61009-1 6000 A
Rated Service Short-Circuit Breaking Capacity (Ics)7.5 kA
Maximum Surge Current0 kA
Power Supply ConnectionArbitrary
Contact Position IndicationRed ON / Green OFF
Energy Limiting Class3
Electrical Endurance10000 cycle
Mechanical Endurance20000 cycle
Number of Protected Poles1
Número de polos1P+N
Number of Modular Spacings per DIN Rail2
Fault IndicationBlue Flag on Toggle
Operating CharacteristicInstantaneous
Position of Neutral TerminalsRight
Binário de aperto2.8 N·m
Tipo de AcessóriosAuxiliary contact, Signal contact / auxiliary contact, Shunt trip, Auxiliary contact for bottom fitting, Overvoltage release, Motor operating device
Actuator TypeToggle - Insulation group II, Black RAL 9005, sealable in ON-OFF positions
Tipo de caixaInsulation group I - II, RAL 7035
Screw Terminal TypeFailsafe Bi-directional Cylinder-lift Terminal
Accessories AvailableSim
Number of Batteries0
Connecting CapacityBusbar 10 ... 10 mm²
Stranded 0.75 ... 25 mm²
Flexible with Ferrule 0.75 ... 16 mm²
Flexible 0.75 ... 16 mm²
Wire Stripping Length12 mm
Tipo de terminalScrew Terminals
Electrical
Tripping CharacteristicC
Tensão operacional nominalacc. to IEC 60898-1 240 V
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 500 V
Rated Impulse Withstand Voltage (Uimp)4 kV
Tipo de tensão de entradaAC
Corrente nominal (In)25 A
Rated Residual Current30 mA
Rated Short-Circuit Capacity6 kA
Rated Conditional Short-Circuit Current (Inc)10 kA
Frequência nominal (f)50 / 60 Hz
Power LossAverage per Pole 4.1 W
Phase Pole 5.5 W
Neutral Pole 2.6 W
Total 8.1 W
Overvoltage CategoryIII
Material Compliance
Informação RoHS9AKK106713A5588
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20211115
REACH Declaration9AKK108467A9482
REACH InformationTrue - contains substances > 0.1 mass percentage
REACH Date20240429
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
REEE B2C / B2BBusiness To Consumer
Environmental
Temperatura do ar ambienteOperation -25 … 55 °C
Reference Ambient Air Temperature30 °C
Grau de proteçãoIP20
IP40
Pollution Degree2
Environmental Conditions28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Resistance to Vibrations20 Cycles with Load 0.8 In: 1g or 1mm 50 … 150 … 5 Hz
Resistência ao Choque de acordo com IEC 60068-2-2725g 2 shocks 13 ms
Informação ambiental2CSC422002K2701
Dimensions
Width in Number of Modular Spacings2
Largura Líquida do Produto35 mm
Altura Líquida do Produto85 mm
Profundidade/Comprimento Líquidos do Produto69 mm
Peso Líquido do Produto200 g
Built-In Depth (t2)69 mm
Engineering
EPLAN Data9AAC554444_EPLAN
Ordering
Unidades de embalagem Nível 1box 1 piece
Peso bruto da embalagem Nível 1225 g
Certificates and Declarations
Certificado ABS9AKK107991A2823
CB Certificate9AKK107492A6060
CCC Certificate9AKK107492A6067
Declaração de conformidade -CE9AKK106713A5588
DNV GL Certificate9AKK107680A3457
9AKK107680A3456
EAC Certificate9AKK107492A6071
9AKK107991A7755
Certificado GOST9AKK107992A1640
ÖVE Certificate9AKK107492A6085
Certificado RMRS9AKK107680A3454
9AKK107680A3455
Installation
Instruções e Manuais9AKK107492A6006
Tipo de apoioDIN-Rail
Posição de montagemAny
Popular Downloads
Ficha de dados, informação técnica9AKK107492A6187
External Classifications and Standards
ETIM 9EC000905 - Earth leakage circuit breaker
ETIM 10EC000905 - Earth leakage circuit breaker
UNSPSC39121601
eClassV11.0 : 27142207
Código de classificação do objetoF
NormasIEC/EN 61009-1, IEC/EN 61009-2-1

ETIM for 2CSR255080R1254 Disjuntores e fusíveis (EC000905)

Nome da característicaNúmero de polos (total) (EF008618)
Valor da característica2
Nome da característicaNúmero de polos protegidos (EF005548)
Valor da característica1
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica240 V
Nome da característicaTensão nominal de isolamento Ui (EF001366)
Valor da característica500 V
Nome da característicaTensão estipulada suportável ao choque (Uimp) (EF011980)
Valor da característica4 kV
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica25 A
Nome da característicaSensibilidade/Corrente nominal de defeito (EF002358)
Valor da característica0.03 A
Nome da característicaTipo de corrente de defeito diferencial (EF002560)
Valor da característicaAC
Nome da característicaClasse de limitação de energia (I²t) (EF002568)
Valor da característica3
Nome da característicaCapacidade de interrupção nominal de curto-circuito segundo EN 61009 (EF012628)
Valor da característica6 kA
Nome da característicaCapacidade nominal de poder de corte de acordo com IEC 60947-2 (EF006065)
Valor da característica10 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn segundo EN 61009-1 (EF011981)
Valor da característica6 kA
Nome da característicaCaracterística de desconexão (EF012587)
Valor da característicaNão atrasado
Nome da característicaResistência contra sobreintensidades (EF002564)
Valor da característica0 kA
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC
Nome da característicaFrequência de funcionamento (EF005455)
Valor da característica50/60 Hz
Nome da característicaCurva de funcionamento (EF000889)
Valor da característicaC
Nome da característicaComutação simultânea de neutro N (EF005997)
Valor da característicaSim
Nome da característicaCom dispositivo de bloqueio (EF007385)
Valor da característicaNão
Nome da característicaCategoria de sobretensão (EF002569)
Valor da característica3
Nome da característicaGrau de poluição (EF002570)
Valor da característica2
Nome da característicaTemperatura ambiente durante a operação (EF007515)
Valor da característica-25 °C
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica2
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica69 mm
Nome da característicaImunidade aos disparos intempestivos (EF009497)
Valor da característicaNão
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica0.75 mm²

DATASHEET - PDF

Título
Tamanho
Tipo
PDF MINIATURE CIRCUIT BREAKERS EN
37 Mbytes
