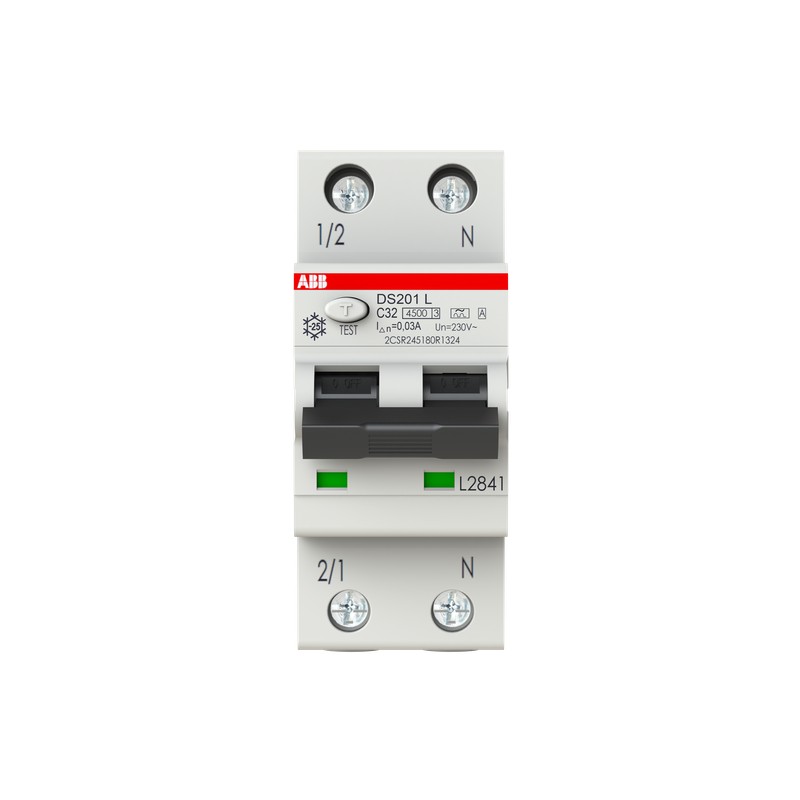

2CSR245180R1324 ABB I.com.DS200L 1p+N C 32A A 6kA 30mA
2CSR245180R1324
ABB
I.com.DS200L 1p+N C 32A A 6kA 30mA
Residual Current Circuit Breaker with Overcurrent Protection DS201 L - 1P+N - 30 mA - 32 A - C - Type A
Disjuntores, fusíveis > Combinação de interruptor diferencial/magnetotérmico
Terciária / industrial
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Related products
▲Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| EcoSolutions Profile | 9AKK108470A2163 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 75.20 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| UL 2799 Zero Waste To Landfill Validation available | |
| Sustainable Material Content in Packaging (wt. %) | Recycled Cardboard - 98 % |
| Recycled Paper - 00 % | |
| Chemically Recycled Polymer - 00 % | |
| Extended Product Lifetime | Product Durability |
| End Of Life Disassembling Instructions | 9AKK108469A2268 |
| Environmental Product Declaration - EPD | 9AKK108468A5756 |
| Technical | |
| Type of Residual Current | Type A |
| Test Voltage (Ut) | Minimum 170 V |
| Maximum 264 V | |
| Dielectric Test Voltage | 2 kV |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | 6 kA |
| Rated Residual Breaking Capacity (IΔm) | EN 61009-1 4500 A |
| IEC 61009-1 4500 A | |
| Rated Service Short-Circuit Breaking Capacity (Ics) | 4.5 kA |
| Maximum Surge Current | 0 kA |
| Power Supply Connection | Arbitrary |
| Contact Position Indication | Red ON / Green OFF |
| Energy Limiting Class | 3 |
| Electrical Endurance | 10000 cycle |
| Mechanical Endurance | 20000 cycle |
| Number of Protected Poles | 1 |
| Número de polos | 1P+N |
| Number of Modular Spacings per DIN Rail | 2 |
| Fault Indication | Blue Flag on Toggle |
| Operating Characteristic | Instantaneous |
| Position of Neutral Terminals | Right |
| Binário de aperto | 2.8 N·m |
| Tipo de Acessórios | Auxiliary contact, Signal contact / auxiliary contact, Shunt trip, Auxiliary contact for bottom fitting, Overvoltage release, Motor operating device |
| Actuator Type | Toggle - Insulation group II, Black RAL 9005, sealable in ON-OFF positions |
| Tipo de caixa | Insulation group I - II, RAL 7035 |
| Screw Terminal Type | Failsafe Bi-directional Cylinder-lift Terminal |
| Accessories Available | Sim |
| Number of Batteries | 0 |
| Connecting Capacity | Busbar 10 ... 10 mm² |
| Stranded 0.75 ... 25 mm² | |
| Flexible with Ferrule 0.75 ... 16 mm² | |
| Flexible 0.75 ... 16 mm² | |
| Wire Stripping Length | 12 mm |
| Tipo de terminal | Screw Terminals |
| Electrical | |
| Tripping Characteristic | C |
| Tensão operacional nominal | acc. to IEC 60898-1 240 V |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 500 V |
| Rated Impulse Withstand Voltage (Uimp) | 4 kV |
| Tipo de tensão de entrada | AC |
| Corrente nominal (In) | 32 A |
| Rated Residual Current | 30 mA |
| Rated Short-Circuit Capacity | 4.5 kA |
| Rated Conditional Short-Circuit Current (Inc) | 6 kA |
| Frequência nominal (f) | 50 / 60 Hz |
| Power Loss | Average per Pole 5.0 W |
| Phase Pole 6.4 W | |
| Neutral Pole 3.5 W | |
| Total 9.9 W | |
| Overvoltage Category | III |
| Material Compliance | |
| Informação RoHS | 9AKK106713A5588 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20211115 |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| SCIP | f7a24b39-25f1-4b40-a880-42bc6d70ebcc Italy |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| REEE B2C / B2B | Business To Consumer |
| Environmental | |
| Temperatura do ar ambiente | Operation -25 … 55 °C |
| Reference Ambient Air Temperature | 30 °C |
| Grau de proteção | IP20 |
| IP40 | |
| Pollution Degree | 2 |
| Environmental Conditions | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Resistance to Vibrations | 20 Cycles with Load 0.8 In: 1g or 1mm 50 … 150 … 5 Hz |
| Resistência ao Choque de acordo com IEC 60068-2-27 | 25g 2 shocks 13 ms |
| Informação ambiental | 2CSC422002K2701 |
| Dimensions | |
| Width in Number of Modular Spacings | 2 |
| Largura Líquida do Produto | 35 mm |
| Altura Líquida do Produto | 85 mm |
| Profundidade/Comprimento Líquidos do Produto | 69 mm |
| Peso Líquido do Produto | 200 g |
| Built-In Depth (t2) | 69 mm |
| Engineering | |
| EPLAN Data | 9AAC554444_EPLAN |
| Ordering | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Peso bruto da embalagem Nível 1 | 225 g |
| Certificates and Declarations | |
| CB Certificate | 9AKK107492A6062 |
| CCC Certificate | 9AKK107492A6068 |
| Declaração de conformidade -CE | 9AKK106713A5588 |
| EAC Certificate | 9AKK107492A6071 |
| 9AKK107991A7755 | |
| Certificado GOST | 9AKK107992A1640 |
| IMQ Certificate | 9AKK107492A6073 |
| Installation | |
| Instruções e Manuais | 9AKK107492A6006 |
| Tipo de apoio | DIN-Rail |
| Posição de montagem | Any |
| Popular Downloads | |
| Ficha de dados, informação técnica | 9AKK107492A6187 |
| External Classifications and Standards | |
| ETIM 9 | EC000905 - Earth leakage circuit breaker |
| ETIM 10 | EC000905 - Earth leakage circuit breaker |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27142207 |
| Código de classificação do objeto | F |
| Normas | IEC/EN 61009-1, IEC/EN 61009-2-1 |
| Característica | Valor |
|---|---|
| Número de polos (total) (EF008618) | 2 |
| Número de polos protegidos (EF005548) | 1 |
| Tensão especificada de funcionamento (EF000228) | 240 V |
| Tensão nominal de isolamento Ui (EF001366) | 500 V |
| Tensão estipulada suportável ao choque (Uimp) (EF011980) | 4 kV |
| Corrente nominal especificada (EF000227) | 32 A |
| Sensibilidade/Corrente nominal de defeito (EF002358) | 0.03 A |
| Tipo de corrente de defeito diferencial (EF002560) | A |
| Classe de limitação de energia (I²t) (EF002568) | 3 |
| Capacidade de interrupção nominal de curto-circuito segundo EN 61009 (EF012628) | 4.5 kA |
| Capacidade nominal de poder de corte de acordo com IEC 60947-2 (EF006065) | 6 kA |
| Capacidade nominal de interrupção de curto-circuito Icn segundo EN 61009-1 (EF011981) | 4.5 kA |
| Característica de desconexão (EF012587) | Não atrasado |
| Resistência contra sobreintensidades (EF002564) | 0 kA |
| Tipo de tensão (EF000187) | AC |
| Frequência de funcionamento (EF005455) | 50/60 Hz |
| Curva de funcionamento (EF000889) | C |
| Comutação simultânea de neutro N (EF005997) | Sim |
| Com dispositivo de bloqueio (EF007385) | Não |
| Categoria de sobretensão (EF002569) | 3 |
| Grau de poluição (EF002570) | 2 |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
| Largura em número de módulos (EF002950) | 2 |
| Profundidade incorporada (EF000218) | 69 mm |
| Imunidade aos disparos intempestivos (EF009497) | Não |
| Grau de proteção (IP) (EF005474) | IP20 |
| Secção da ligação de cabo flexível (EF007343) | 0.75 mm² |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
