ABBCaixas e armários distribuição2CPX052611R9999 ABB CU18V Arm Emp 96mód (125mm) pt

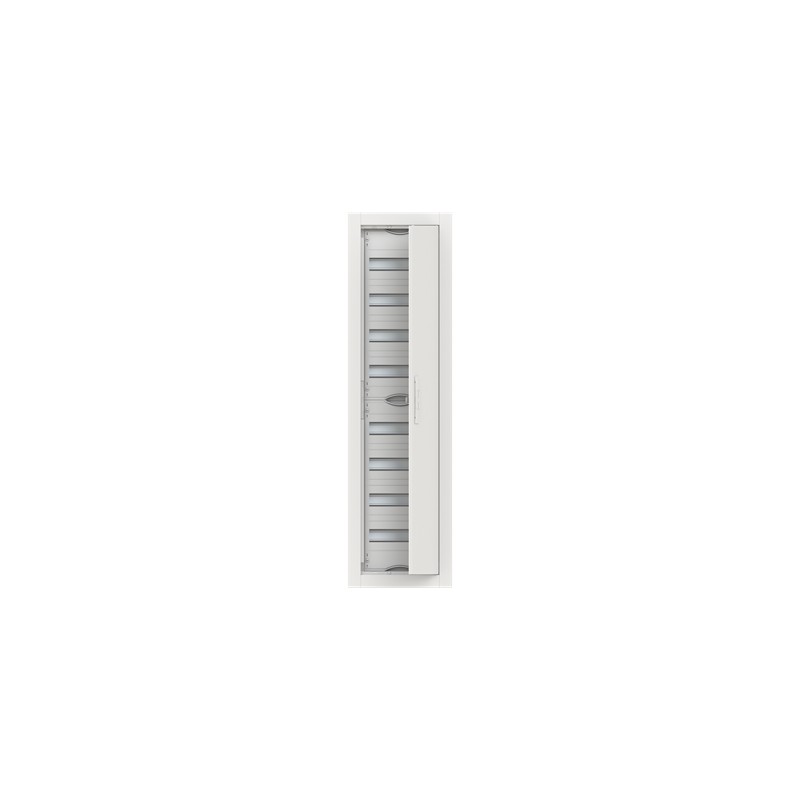

ABB 2CPX052611R9999 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

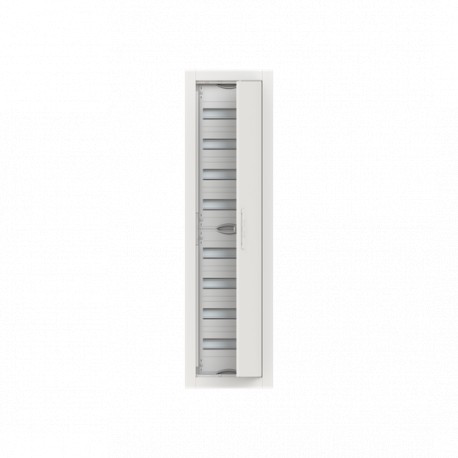

2CPX052611R9999 ABB CU18V Arm Emp 96mód (125mm) pt

Código: 2CPX052611R9999

Fabricante: ABB

Descrição:

CU18V Arm Emp 96mód (125mm) pt
ComfortLine Compact distribution board, Flush mounting, 96 SU, Isolated (Class II), IP30, Rows: 8, 1314 mm x 365 mm x 125 mm

Categorias:

  • Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
  • ABB > Caixas e armários distribuição

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 300,56 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Technical
Number of Rows8
Closure TypeTurn Handle
Configuration Typeexpanded with distributor fields
Cover Plate TypeDoor
Tipo de estruturaCompact distribution board
Door TypeSingle
Accessories AvailableSim
DIN Place Units96
Tipo de terminalQuick-Terminal
Electrical
Tensão operacional nominalMaximum 400 V
Corrente nominal (In)125 A
Power LossΔt = 20K 39.9 W
Δt = 25K 52.7 W
Δt = 30K 66.1 W
Design
Acabamento de superfíciePowder-coated
Material da caixaSteel
Door MaterialSteel Sheet
Estilo de tampaClosed
RAL NumberRAL 9016 - Traffic White
ColorTraffic white
Number of Modules96
Material Compliance
Informação RoHS2CPC100013X0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20240903
REACH Declaration2CPC100005X0201
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20240902
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
REEE B2C / B2BBusiness To Consumer
Environmental
Grau de proteçãoIP30
Protection ClassIsolated (Class II)
Dimensions
Width in Number of Modular Spacings12
Largura Líquida do Produto365 mm
Altura Líquida do Produto1314 mm
Profundidade/Comprimento Líquidos do Produto125 mm
Peso Líquido do Produto16.442 kg
Section Width1
Built-In Depth (t2)110 mm
Engineering
Building Information Modeling – BIM9AKK108471A4901
Ordering
Unidades de embalagem Nível 1pack 1 piece
Peso bruto da embalagem Nível 117.127 kg
Certificates and Declarations
Declaração de conformidade -CE2CPC100013X0201
Installation
Instruções e Manuais2CPC136385M5601
Tipo de apoioFlush mounting
Popular Downloads
Ficha de dados, informação técnica2CPC000001C0101
2CPC000002C0101
External Classifications and Standards
ETIM 9EC000214 - Small distribution board
ETIM 10EC000214 - Small distribution board
Código de classificação do objetoU
NormasDIN EN 61439-3

ETIM for 2CPX052611R9999 Quadros de distribuição (EC000214)

Nome da característicaMétodo de montagem (EF000003)
Valor da característicaOutro
Nome da característicaQuantidade de filas (EF000266)
Valor da característica8
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica12
Nome da característicaTipo de cobertura (EF000339)
Valor da característicaPorta
Nome da característicaTipo de tampa (EF009212)
Valor da característicaFechado
Nome da característicaTampa/porta transparente (EF006244)
Valor da característicaNão
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaAço
Nome da característicaAltura (EF000040)
Valor da característica1314 mm
Nome da característicaLargura (EF000008)
Valor da característica365 mm
Nome da característicaProfundidade (EF000049)
Valor da característica125 mm
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica110 mm
Nome da característicaAltura embutida (EF000332)
Valor da característica1292 mm
Nome da característicaLargura para embutir (EF000846)
Valor da característica307 mm
Nome da característicaProfundidade interior (EF001131)
Valor da característica76 mm
Nome da característicaBorne de terra (EF015776)
Valor da característicaSim
Nome da característicaBorne de neutro (EF015777)
Valor da característicaSim
Nome da característicaCalha DIN (EF001134)
Valor da característicaSim
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaNão
Nome da característicaExtensão possível (EF001088)
Valor da característicaNão
Nome da característicaVersão EMC (EF001062)
Valor da característicaNão
Nome da característicaCor (EF000007)
Valor da característicaBranco
Nome da característicaNúmero RAL (EF000116)
Valor da característica9016
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP30
Nome da característicaCom fechadura (EF006306)
Valor da característicaSim
Nome da característicaTipo de fecho (EF004462)
Valor da característicaOutro
Nome da característicaPorta para passagem de sinal (EF015941)
Valor da característicaNão
