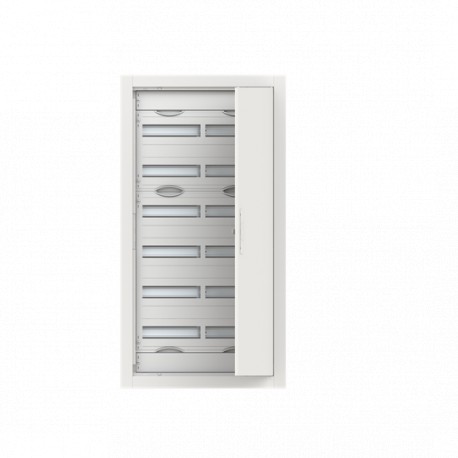

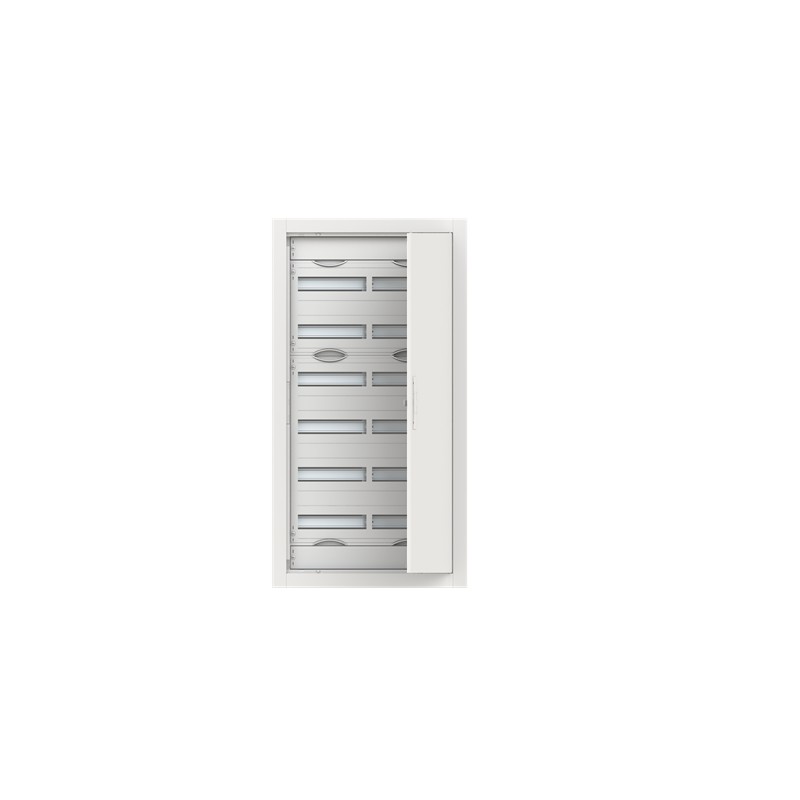

ABB 2CPX052603R9999 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CPX052603R9999 ABB CU27R Arm Emp 144mód (150mm) pt

Código: 2CPX052603R9999

Fabricante: ABB

Descrição:

CU27R Arm Emp 144mód (150mm) pt
ComfortLine Compact distribution board, Flush mounting, 144 SU, Isolated (Class II), IP30, Rows: 6, 1164 mm x 615 mm x 125 mm

Categorias:

  • Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
  • ABB > Caixas e armários distribuição

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 357,77 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Técnica
Número de linhas6
Tipo de fechamentoAlça giratória
Tipo de configuraçãoExpandido com campos de distribuidor
Tipo de placa de coberturaPorta
Tipo de acomodaçãoQuadro de distribuição compacto
Tipo de PortaBacharel
Acessórios disponíveissim
Unidades de colocação DIN144
Tipo de TerminalTerminal Rápido
Elétrico
Tensão nominal de operaçãoMáximo 400 V
Corrente nominal (In)125 A
Perda de energiaΔt = 20K 56,9 W
Δt = 25K 75,1 W
Δt = 30K 94,2 W
projetar
Acabamento de superfícieRevestido a pó
Material da carcaçaAço
Material da portaChapa de aço
Estilo do baralhoFechado
Número RALRAL 9016 - Branco de Tráfego
corBranco de tráfego
Número de módulos144
Conformidade de materiais
Informação RoHS2CPC100013X0201
RoHS StatusSeguindo a Diretiva da UE 2011/65/UE e a Emenda 2015/863 de 22 de julho de 2019
Data RoHS20240903
Declaração REACH2CPC100005X0201
Informações REACHFalso: não contém substâncias > 0,1% em massa
Data REACH20240902
Modelo de Notificação de Minerais de Conflito (CMRT)9AKK108468A3363
Categoria REEE5. Equipamento pequeno (nenhuma dimensão externa mais de 50cm)
REEE B2C / B2BDo negócio ao consumidor
Ambiente
Grau de proteçãoIP30
Tipo de proteçãoIsolado (Classe II)
Dimensões
Largura em número de espaços modulares24
Largura do produto615 milímetros
Altura do produto1164 milímetros
Comprimento do produto125 mm
Peso do produto22.462 kg
Largura do campo2
Profundidade incorporada (t2)110 mm
Engenharia
Modelagem da informação da construção - BIM9AKK108471A4901
classificação
Embalagem Nível 1 UnidadesPacote 1 peça
Peso de nível de embalagem 123.398 kg
Certificados e Declarações (Número do Documento)
Declaração de Conformidade - CE2CPC100013X0201
Instalação
Instruções e manuais2CPC136385M5601
Tipo de montagemMontagem embutida
Downloads populares
Dados técnicos, informações técnicas2CPC000001C0101
2CPC000002C0101
Classificações e padrões externos
ETIM 9EC000214 - Quadro de distribuição pequeno
ETIM 10EC000214 - Quadro de distribuição pequeno
Código de classificação de objetoU
PadrõesDIN EN 61439-3

ETIM for 2CPX052603R9999 Quadros de distribuição (EC000214)

Nome da característicaMétodo de montagem (EF000003)
Valor da característicaOutro
Nome da característicaQuantidade de filas (EF000266)
Valor da característica6
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica24
Nome da característicaTipo de cobertura (EF000339)
Valor da característicaPorta
Nome da característicaTipo de tampa (EF009212)
Valor da característicaFechado
Nome da característicaTampa/porta transparente (EF006244)
Valor da característicaNão
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaAço
Nome da característicaAltura (EF000040)
Valor da característica1164 mm
Nome da característicaLargura (EF000008)
Valor da característica615 mm
Nome da característicaProfundidade (EF000049)
Valor da característica125 mm
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica110 mm
Nome da característicaAltura embutida (EF000332)
Valor da característica1142 mm
Nome da característicaLargura para embutir (EF000846)
Valor da característica557 mm
Nome da característicaProfundidade interior (EF001131)
Valor da característica76 mm
Nome da característicaBorne de terra (EF015776)
Valor da característicaSim
Nome da característicaBorne de neutro (EF015777)
Valor da característicaSim
Nome da característicaCalha DIN (EF001134)
Valor da característicaSim
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaNão
Nome da característicaExtensão possível (EF001088)
Valor da característicaNão
Nome da característicaVersão EMC (EF001062)
Valor da característicaNão
Nome da característicaCor (EF000007)
Valor da característicaBranco
Nome da característicaNúmero RAL (EF000116)
Valor da característica9016
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP30
Nome da característicaCom fechadura (EF006306)
Valor da característicaSim
Nome da característicaTipo de fecho (EF004462)
Valor da característicaOutro
Nome da característicaPorta para passagem de sinal (EF015941)
Valor da característicaNão
