ABBCaixas e armários distribuição2CPX052243R9999 ABB CA37R Arm.superf.216mod (150mm) pta.met.

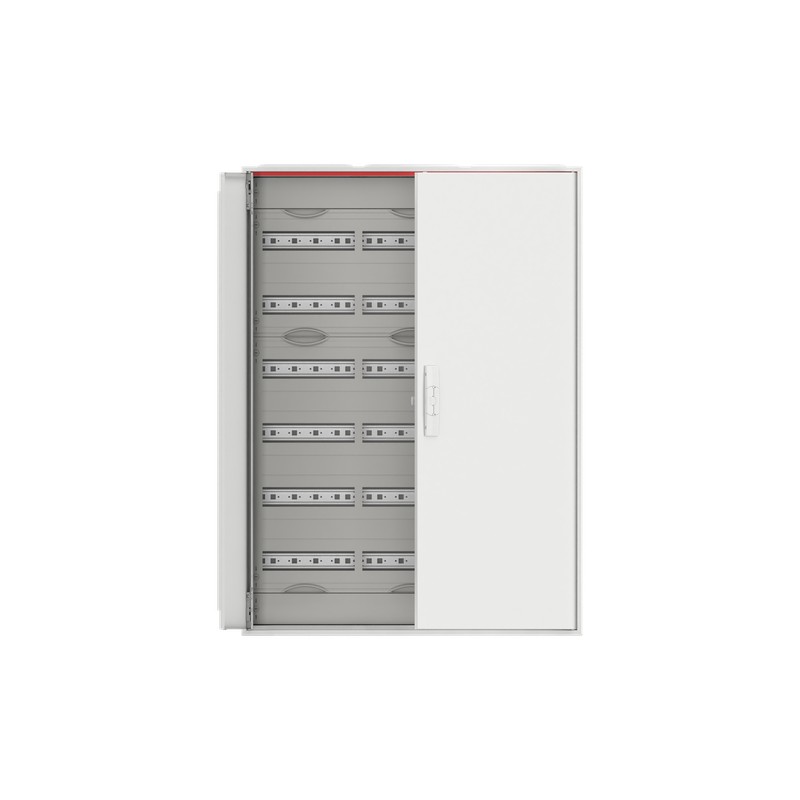

ABB 2CPX052243R9999 2CPX052243R9999 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CPX052243R9999 ABB CA37R Arm.superf.216mod (150mm) pta.met.

Referência: 2CPX052243R9999

Fabricante: ABB

Descrição:

CA37R Arm.superf.216mod (150mm) pta.met.
ComfortLine Compact distribution board, Surface mounting, 216 SU, Isolated (Class II), IP44, Field Width: 3, Rows: 66, 1100 mm x 800 mm x 160 mm

Categorias:

  • Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
  • ABB > Caixas e armários distribuição

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 472,75 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Technical
Number of EntrancesSocket Outlet 0
Number of Rows66
Closure TypeTurn Handle
Configuration TypeAssembled with distribution module
Cover Plate TypeDoor
Tipo de estruturaCompact distribution board
Meter Type"
Door TypeDouble
Accessories AvailableSim
DIN Place Units216
Tipo de terminalQuick-Terminal
Impact Resistance RatingIK07
Electrical
Tensão operacional nominalMaximum 400 V
Operational Voltage400 V
Corrente nominal (In)125 A
Power LossΔt = 20K - Enclosures 80.6 W
Δt = 25K - Enclosures 106.4 W
Δt = 30K - Enclosures 125.7 W
Total 80.6 W
Design
Acabamento de superfíciePowder-coated
Material da caixaSteel
Door MaterialSteel Sheet
Estilo de tampaClosed
RAL NumberRAL 9016 - Traffic White
ColorTraffic white
Number of Modules216
Material Compliance
Informação RoHS2CPC100012X0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20251118
REACH Declaration2CPC100005X0201
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20240902
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria REEE4. Large Equipment (Any External Dimension More Than 50 cm)
REEE B2C / B2BBusiness To Consumer
Environmental
Grau de proteçãoIP44
Protection ClassIsolated (Class II)
Dimensions
Width in Number of Modular Spacings36
Largura Líquida do Produto800 mm
Altura Líquida do Produto1100 mm
Profundidade/Comprimento Líquidos do Produto160 mm
Peso Líquido do Produto29.823 kg
Section Width3
Built-In Depth (t2)0 mm
Diagrama de medidas2CPC000012D0201
Engineering
Building Information Modeling – BIM9AKK107680A4427
9AKK107680A4426
Ordering
Unidades de embalagem Nível 1pack 1 piece
Peso bruto da embalagem Nível 131.016 kg
Certificates and Declarations
Declaração de conformidade -CE2CPC100012X0201
Installation
Instruções e Manuais2CPC130114M5601
2CPC133150M5601
Tipo de apoioSurface mounting
Popular Downloads
Ficha de dados, informação técnica2CPC000001C0101
2CPC000002C0101
2CPC000377C0101
External Classifications and Standards
ETIM 9EC000214 - Small distribution board
ETIM 10EC000214 - Small distribution board
eClassV11.0 : 27142409
Código de classificação do objetoU
NormasDIN EN 61439-3

ETIM for 2CPX052243R9999 Quadros de distribuição (EC000214)

Nome da característicaMétodo de montagem (EF000003)
Valor da característicaOutro
Nome da característicaQuantidade de filas (EF000266)
Valor da característica6
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica36
Nome da característicaTipo de cobertura (EF000339)
Valor da característicaPorta
Nome da característicaTipo de tampa (EF009212)
Valor da característicaFechado
Nome da característicaTampa/porta transparente (EF006244)
Valor da característicaNão
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaAço
Nome da característicaAltura (EF000040)
Valor da característica1100 mm
Nome da característicaLargura (EF000008)
Valor da característica800 mm
Nome da característicaProfundidade (EF000049)
Valor da característica160 mm
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica0 mm
Nome da característicaAltura embutida (EF000332)
Valor da característica0 mm
Nome da característicaLargura para embutir (EF000846)
Valor da característica0 mm
Nome da característicaProfundidade interior (EF001131)
Valor da característica152 mm
Nome da característicaBorne de terra (EF015776)
Valor da característicaSim
Nome da característicaBorne de neutro (EF015777)
Valor da característicaSim
Nome da característicaCalha DIN (EF001134)
Valor da característicaSim
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaNão
Nome da característicaExtensão possível (EF001088)
Valor da característicaSim
Nome da característicaVersão EMC (EF001062)
Valor da característicaNão
Nome da característicaCor (EF000007)
Valor da característicaBranco
Nome da característicaNúmero RAL (EF000116)
Valor da característica9016
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP44
Nome da característicaCom fechadura (EF006306)
Valor da característicaSim
Nome da característicaTipo de fecho (EF004462)
Valor da característicaOutro
Nome da característicaPorta para passagem de sinal (EF015941)
Valor da característicaNão
