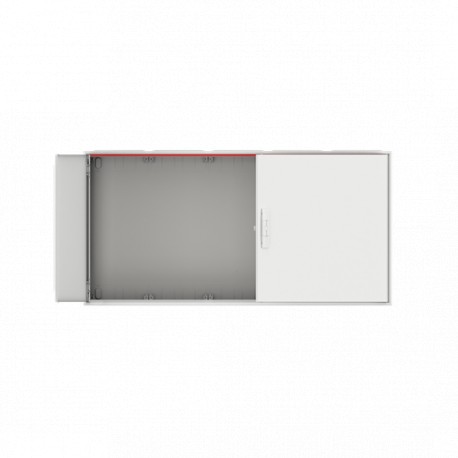

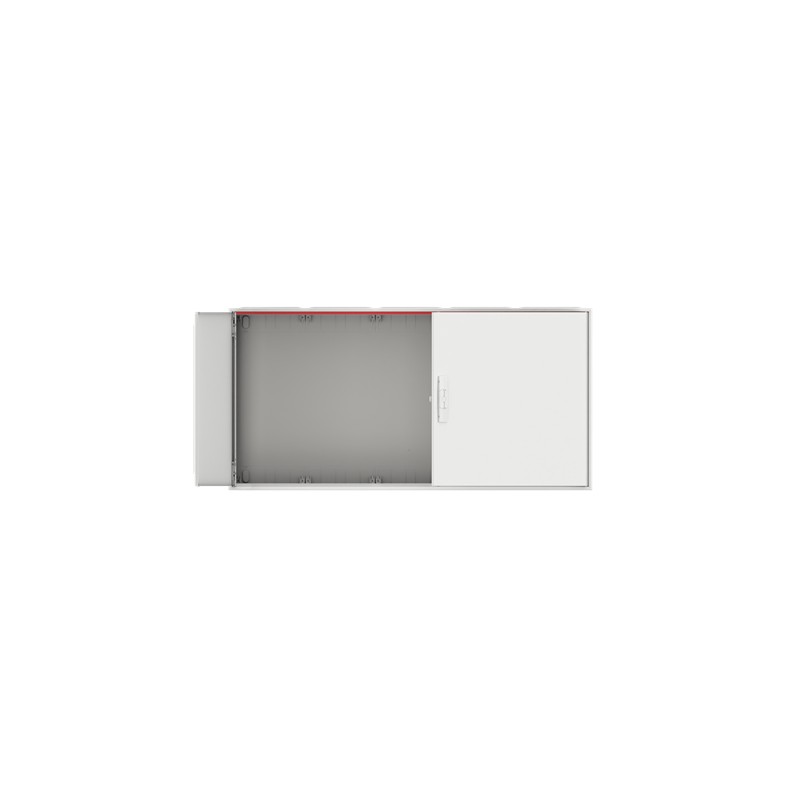

2CPX052019R9999 ABB A54 Arm.IP44,650x1300x215 (4RU),pta.met.
2CPX052019R9999
ABB
A54 Arm.IP44,650x1300x215 (4RU),pta.met.
ComfortLine A Wall-mounting cabinet, Surface mounted/recessed mounted/partially recessed mounted, 240 SU, Isolated (Class II), IP44, Rows: 4, 650 mm x 1300 mm x 215 mm
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Caixas vazias
Caixas e armários distribuição
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Related products
▲Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| Environmental Product Declaration - EPD | 2CPC000001E0201 |
| Technical | |
| Number of Flange Openings | 5 |
| Number of Conduit Inlets | 255 |
| Number of Rows | 4 |
| Configuration Type | pre-assembled for installation of metering-, modules, Combi-Sets, CombiLine-Module on EDF-mounting frame |
| Cover Plate Type | Door |
| Tipo de estrutura | Wall-mounting cabinet |
| Door Type | Double |
| Accessories Available | Sim |
| DIN Place Units | 240 |
| Electrical | |
| Corrente nominal (In) | 250 A |
| Power Loss | Δt = 20K 104.9 W |
| Δt = 25K 138.5 W | |
| Δt = 30K 163.5 W | |
| Design | |
| Acabamento de superfície | Powder-coated |
| Material da caixa | Steel plate/plastic |
| Material | sheet steel |
| Door Material | Steel Sheet |
| Estilo de tampa | with Notch |
| RAL Number | RAL 9016 - Traffic White |
| Color | Traffic white |
| Number of Modules | 240 |
| Material Compliance | |
| Informação RoHS | 2CPC100014X0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20240903 |
| REACH Declaration | 2CPC100005X0201 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20240902 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria REEE | Product Not in WEEE Scope |
| REEE B2C / B2B | Business To Consumer |
| Environmental | |
| Grau de proteção | IP44 |
| Protection Class | Isolated (Class II) |
| Dimensions | |
| Width in Number of Modular Spacings | 60 |
| Largura Líquida do Produto | 1300 mm |
| Altura Líquida do Produto | 650 mm |
| Profundidade/Comprimento Líquidos do Produto | 215 mm |
| Peso Líquido do Produto | 23.254 kg |
| Section Width | 5 |
| Built-In Depth (t2) | 190 mm |
| Thickness | Cabinet Plate 0.9 mm |
| Door Plate 0.9 mm | |
| Diagrama de medidas | 2CPC000014D0201 |
| 2CPC000015D0201 | |
| Engineering | |
| EPLAN Data | 9AAF603720_EPLAN |
| Ordering | |
| Unidades de embalagem Nível 1 | pack 1 piece |
| Peso bruto da embalagem Nível 1 | 24.184 kg |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 2CPC100014X0201 |
| Installation | |
| Instruções e Manuais | 2CPC133150M5601 |
| Tipo de apoio | Surface mounted/recessed mounted/partially recessed mounted |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| 2CPC000377C0101 | |
| External Classifications and Standards | |
| ETIM 9 | EC000058 - Empty cabinet |
| ETIM 10 | EC000058 - Empty cabinet |
| eClass | V11.0 : 27142408 |
| Código de classificação do objeto | U |
| Característica | Valor |
|---|---|
| Método de montagem (EF000003) | Montagem em superfície (gesso) |
| Tipo de cobertura (EF000339) | Porta |
| Tipo de tampa (EF009212) | Com recuo |
| Tipo de porta (EF004464) | Duplo |
| Tampa/porta transparente (EF006244) | Não |
| Com fechadura (EF006306) | Sim |
| Corrente nominal (In) (EF008873) | 250 A |
| Altura (EF000040) | 650 mm |
| Largura (EF000008) | 1300 mm |
| Profundidade (EF000049) | 215 mm |
| Profundidade incorporada (EF000218) | 190 mm |
| Profundidade interior (EF001131) | 207 mm |
| Espessura do material do invólucro (EF009170) | 0.9 mm |
| Espessura do material da porta/tampa (EF009171) | 0.9 mm |
| Cor (EF000007) | Branco |
| Número RAL (EF000116) | 9016 |
| Número de módulos (EF004427) | 240 |
| Quantidade de filas (EF000266) | 4 |
| Largura em número de módulos (EF002950) | 60 |
| Número de aberturas para placas de flange (EF009554) | 5 |
| Extensão possível (EF001088) | Sim |
| Número de entradas de condutores (EF000437) | 255 |
| Material da caixa protetora (EF001596) | EV002755 |
| Tipo de acabamento (EF000139) | Revestimento em pó |
| Com tampa de montagem (EF000118) | Não |
| Adequado para uso no exterior (EF003532) | Não |
| Adequado para proteção contra raios (EF007800) | Sim |
| Grau de proteção (IP) (EF005474) | IP44 |
| Classe de proteção de acordo com IEC 61140 (EF000004) | II |
| Resistência ao impacto (IK) (EF004293) | IK07 |
| Integridade do circuito (EF001613) | Nenhum |
| Tampa com libertação de sobrepressão (EF015940) | Não |
