ABBCaixas e armários distribuição2CPX052017R9999 ABB A34 Arm.IP44,650x800x215 (4RU),pta.met.

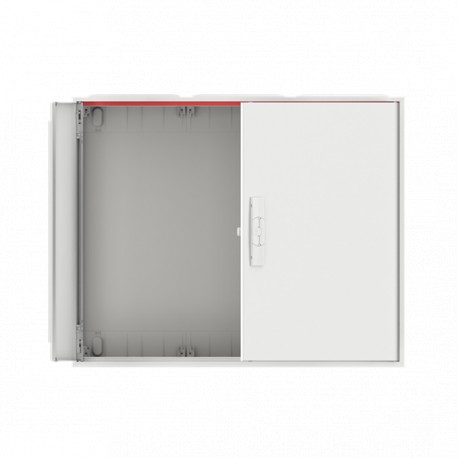

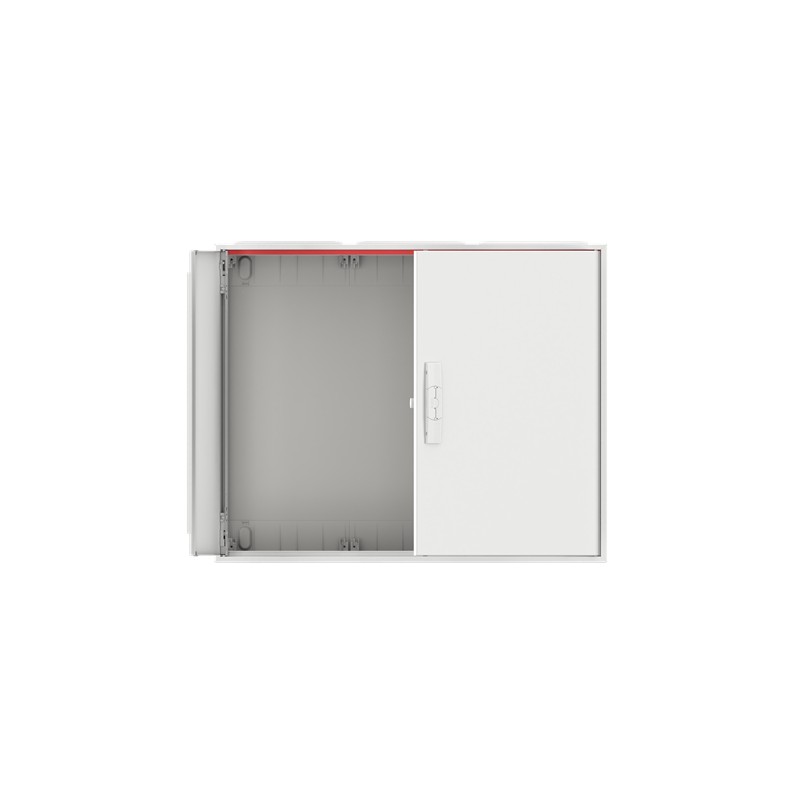

ABB 2CPX052017R9999 2CPX052017R9999 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CPX052017R9999 ABB A34 Arm.IP44,650x800x215 (4RU),pta.met.

Referência: 2CPX052017R9999

Fabricante: ABB

Descrição:

A34 Arm.IP44,650x800x215 (4RU),pta.met.
ComfortLine A Wall-mounting cabinet, Surface mounted/recessed mounted/partially recessed mounted, 144 SU, Isolated (Class II), IP44, Rows: 4, 650 mm x 800 mm x 215 mm

Categorias:

  • Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Caixas vazias
  • ABB > Caixas e armários distribuição

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 236,89 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
Environmental Product Declaration - EPD2CPC000001E0201
Technical
Number of Flange Openings3
Number of Conduit Inlets153
Number of Rows4
Configuration Typepre-assembled for installation of metering-, modules, Combi-Sets, CombiLine-Module on EDF-mounting frame
Cover Plate TypeDoor
Tipo de estruturaWall-mounting cabinet
Door TypeDouble
Accessories AvailableSim
DIN Place Units144
Electrical
Corrente nominal (In)250 A
Power LossΔt = 20K 59.5 W
Δt = 25K 78.5 W
Δt = 30K 92.7 W
Design
Acabamento de superfíciePowder-coated
Material da caixaSteel plate/plastic
Materialsheet steel
Door MaterialSteel Sheet
Estilo de tampawith Notch
RAL NumberRAL 9016 - Traffic White
ColorTraffic white
Number of Modules144
Material Compliance
Informação RoHS2CPC100014X0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20240903
REACH Declaration2CPC100005X0201
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20240902
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria REEEProduct Not in WEEE Scope
REEE B2C / B2BBusiness To Consumer
Environmental
Grau de proteçãoIP44
Protection ClassIsolated (Class II)
Dimensions
Width in Number of Modular Spacings36
Largura Líquida do Produto800 mm
Altura Líquida do Produto650 mm
Profundidade/Comprimento Líquidos do Produto215 mm
Peso Líquido do Produto15.656 kg
Section Width3
Built-In Depth (t2)190 mm
ThicknessCabinet Plate 0.9 mm
Door Plate 0.9 mm
Diagrama de medidas2CPC000014D0201
2CPC000015D0201
Engineering
EPLAN Data9AAF603720_EPLAN
Ordering
Unidades de embalagem Nível 1pack 1 piece
Peso bruto da embalagem Nível 116.282 kg
Certificates and Declarations
Declaração de conformidade -CE2CPC100014X0201
Installation
Instruções e Manuais2CPC133150M5601
Tipo de apoioSurface mounted/recessed mounted/partially recessed mounted
Popular Downloads
Ficha de dados, informação técnica2CPC000001C0101
2CPC000002C0101
2CPC000377C0101
External Classifications and Standards
ETIM 9EC000058 - Empty cabinet
ETIM 10EC000058 - Empty cabinet
eClassV11.0 : 27142408
Código de classificação do objetoU

ETIM for 2CPX052017R9999 Quadros de distribuição (EC000058)

Nome da característicaMétodo de montagem (EF000003)
Valor da característicaMontagem em superfície (gesso)
Nome da característicaTipo de cobertura (EF000339)
Valor da característicaPorta
Nome da característicaTipo de tampa (EF009212)
Valor da característicaCom recuo
Nome da característicaTipo de porta (EF004464)
Valor da característicaDuplo
Nome da característicaTampa/porta transparente (EF006244)
Valor da característicaNão
Nome da característicaCom fechadura (EF006306)
Valor da característicaSim
Nome da característicaCorrente nominal (In) (EF008873)
Valor da característica250 A
Nome da característicaAltura (EF000040)
Valor da característica650 mm
Nome da característicaLargura (EF000008)
Valor da característica800 mm
Nome da característicaProfundidade (EF000049)
Valor da característica215 mm
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica190 mm
Nome da característicaProfundidade interior (EF001131)
Valor da característica207 mm
Nome da característicaEspessura do material do invólucro (EF009170)
Valor da característica0.9 mm
Nome da característicaEspessura do material da porta/tampa (EF009171)
Valor da característica0.9 mm
Nome da característicaCor (EF000007)
Valor da característicaBranco
Nome da característicaNúmero RAL (EF000116)
Valor da característica9016
Nome da característicaNúmero de módulos (EF004427)
Valor da característica144
Nome da característicaQuantidade de filas (EF000266)
Valor da característica4
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica36
Nome da característicaNúmero de aberturas para placas de flange (EF009554)
Valor da característica3
Nome da característicaExtensão possível (EF001088)
Valor da característicaSim
Nome da característicaNúmero de entradas de condutores (EF000437)
Valor da característica153
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaEV002755
Nome da característicaTipo de acabamento (EF000139)
Valor da característicaRevestimento em pó
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaNão
Nome da característicaAdequado para uso no exterior (EF003532)
Valor da característicaNão
Nome da característicaAdequado para proteção contra raios (EF007800)
Valor da característicaSim
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP44
Nome da característicaClasse de proteção de acordo com IEC 61140 (EF000004)
Valor da característicaII
Nome da característicaResistência ao impacto (IK) (EF004293)
Valor da característicaIK07
Nome da característicaIntegridade do circuito (EF001613)
Valor da característicaNenhum
Nome da característicaTampa com libertação de sobrepressão (EF015940)
Valor da característicaNão
