ABBCaixas e armários distribuição2CPX041648R9999 ABB MBS128 Emb. 440A, vert. H300xA250, 2Hx1A
ABB 2CPX041648R9999 2CPX041648R9999 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

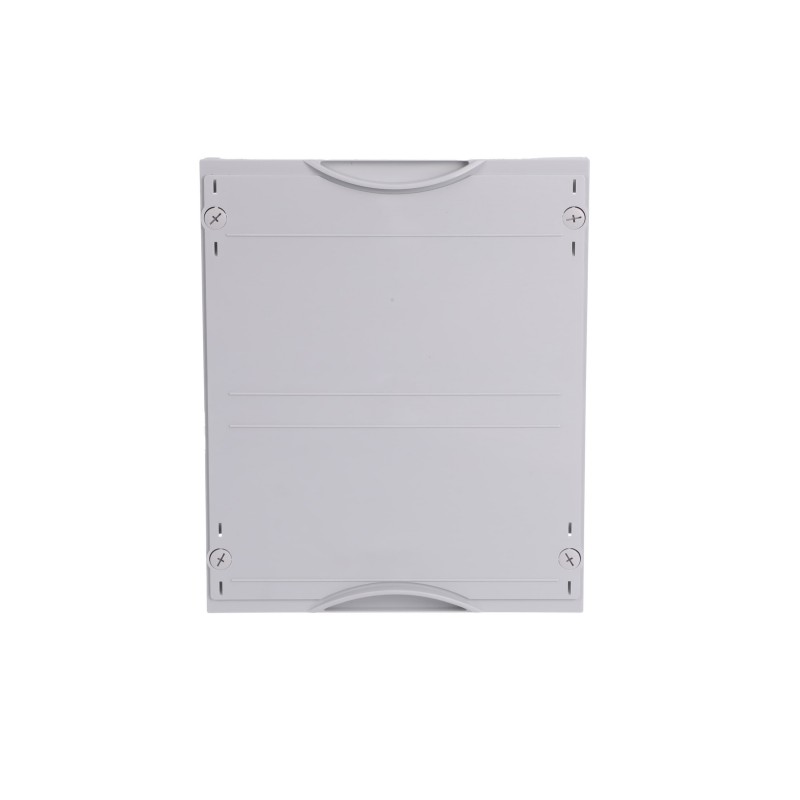

2CPX041648R9999 ABB MBS128 Emb. 440A, vert. H300xA250, 2Hx1A

Referência: 2CPX041648R9999

Fabricante: ABB

Descrição:

MBS128 Emb. 440A, vert. H300xA250, 2Hx1A
Busbar system vertical 300 mm x 250 mm x 200 mm , 000 , 1

Categorias:

  • Sistemas de distribuição de energia / switches > Painel de distribuição de barramentos
  • ABB > Caixas e armários distribuição

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 151,94 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Technical
Rated Service Short-Circuit Breaking Capacity (Ics)20 kA
Busbar PositionCenter Central
Número de polos4P
Enclosure Module EquipmentExcludes Devices
Enclosure Mounting FrameWR or EDF
Tipo de estruturaInterior fitting module
Enclosure Type of Height000
Meter Type"
DIN Place Units24
Meter Boards0
Module FunctionBusbar system vertical
Electrical
Tensão operacional nominalMaximum 400 V
Operational Voltage400 V
Rated Insulation Voltage (Ui)690 V
Rated Impulse Withstand Voltage (Uimp)6 kV
Corrente nominal (In)440 A
Rated Short-time Withstand Current Low Voltage (Icw)20 kA
Design
ColorLight grey
Number of Modules24
Material Compliance
Informação RoHS2CPC100019X0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20250916
REACH Declaration2CPC100005X0201
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20240902
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria REEE4. Large Equipment (Any External Dimension More Than 50 cm)
REEE B2C / B2BBusiness To Consumer
Dimensions
Largura Líquida do Produto250 mm
Altura Líquida do Produto300 mm
Profundidade/Comprimento Líquidos do Produto200 mm
Peso Líquido do Produto2.492 kg
Section Width1
Built-In Depth (t2)200 mm
Engineering
EPLAN Data9AAF623203_EPLAN
Ordering
Unidades de embalagem Nível 1pack 1 piece
Peso bruto da embalagem Nível 12.6 kg
Certificates and Declarations
Declaração de conformidade -CE2CPC100019X0201
Installation
Instruções e Manuais2CPC112316M5601
Popular Downloads
Ficha de dados, informação técnica2CPC000001C0101
2CPC000002C0101
External Classifications and Standards
ETIM 9EC001896 - Distributor assembly busbars
ETIM 10EC001896 - Distributor assembly busbars
eClassV11.0 : 27400610
Código de classificação do objetoU
NormasDIN EN 61439-3
DIN EN 61439-2
DIN 43673-1

ETIM for 2CPX041648R9999 Sistemas de distribuição de energia (EC001896)

Nome da característicaAltura (EF000040)
Valor da característica300 mm
Nome da característicaLargura (EF000008)
Valor da característica250 mm
Nome da característicaProfundidade (EF000049)
Valor da característica200 mm
Nome da característicaCom tampa (EF000361)
Valor da característicaSim
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaDistância do barramento (EF002638)
Valor da característica40 mm
Nome da característicaAltura do barramento (EF002639)
Valor da característica30 mm
Nome da característicaEspessura do barramento (EF002640)
Valor da característica5 mm
Nome da característicaMáx. corrente estipulada (EF007926)
Valor da característica440 A
Nome da característicaResistência a curto-circuito (Icw) (EF002562)
Valor da característica20 kA
Nome da característicaPosição do barramento (EF009592)
Valor da característicaCentro, central
