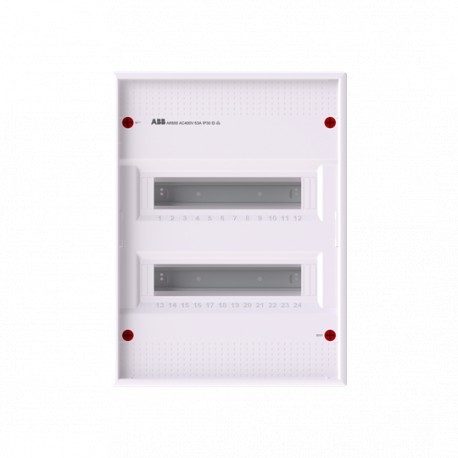

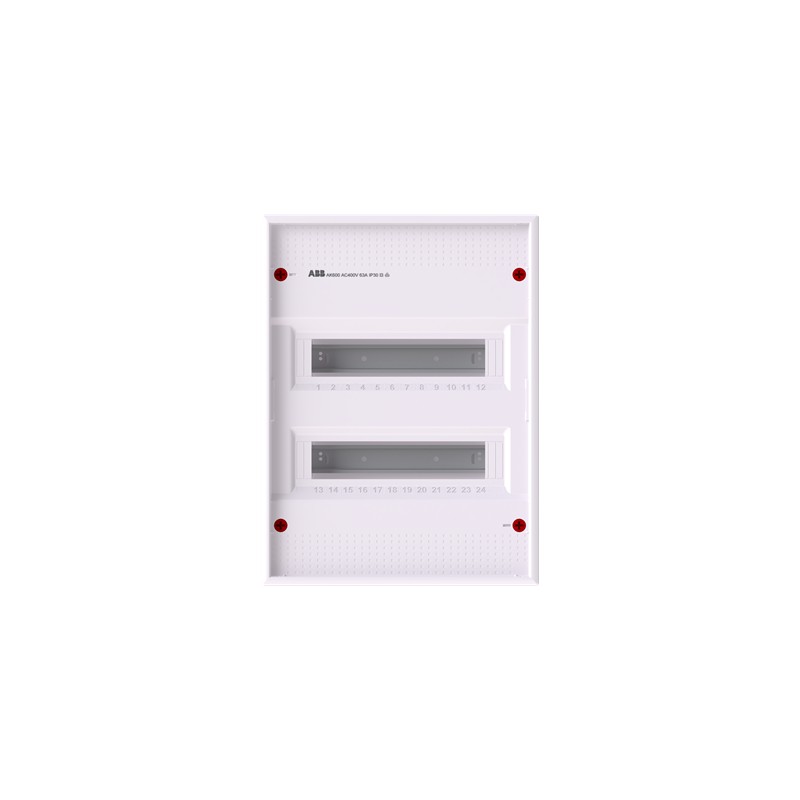

2CPX032564R9999 ABB AK624N3 com tiras de rap. sem p. 24M 2F
2CPX032564R9999
ABB
AK624N3 com tiras de rap. sem p. 24M 2F
Unidade de consumo tipo sino, parcialmente montada, para uso interno, sem porta, classe de proteção II (duplo isolamento), grau de proteção IP30, normas aplicáveis: EN 60670-24, código IK 7, tensão nominal de funcionamento 400V AC 50/60 Hz, corrente nominal 63 A, resistência do fio de incandescência 750°C, não tratada, em RAL 9016, envelope exterior termoplástico, sem porta, em RAL 9016, ângulo de abertura da porta 120 graus, dobradiça da porta direita ou esquerda, entrada do cabo na parte superior por pré-perfuração, na parte inferior por pré-perfuração, na lateral por pré-perfuração, parede traseira pré-perfurada, dimensões em mm (altura x largura x profundidade): 453 x 339 x 99, Unidades de espaço 24, espaçamento entre fileiras em mm: 125, tampas plásticas, conexão de vedação rápida, com terminal rápido N/PE, trilho de fixação de cabo integrado, trilho DIN montado, suporte de dispositivo removível
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
Caixas residenciais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲- Tipo de produto estendido:
- AK624N3
- ID do produto:
- 2CPX032564R9999
- Ean:
- 4011617325642
- Descrição do catálogo:
- AK624N3 Unidade de Consumo do Exaustor, 453 mm x 339 mm x 99 mm, Suporte para Superfície, 24 SU, IP30, Sem Porta
- Descrição longa:
- Unidade de consumo tipo sino, parcialmente montada, para uso interno, sem porta, classe de proteção II (duplo isolamento), grau de proteção IP30, normas aplicáveis: EN 60670-24, código IK 7, tensão nominal de funcionamento 400V AC 50/60 Hz, corrente nominal 63 A, resistência do fio de incandescência 750°C, não tratada, em RAL 9016, envelope exterior termoplástico, sem porta, em RAL 9016, ângulo de abertura da porta 120 graus, dobradiça da porta direita ou esquerda, entrada do cabo na parte superior por pré-perfuração, na parte inferior por pré-perfuração, na lateral por pré-perfuração, parede traseira pré-perfurada, dimensões em mm (altura x largura x profundidade): 453 x 339 x 99, Unidades de espaço 24, espaçamento entre fileiras em mm: 125, tampas plásticas, conexão de vedação rápida, com terminal rápido N/PE, trilho de fixação de cabo integrado, trilho DIN montado, suporte de dispositivo removível
Acessórios
| Identificador | descrição | cara | Qty | Unidade de medição |
|---|---|---|---|---|
| 2CPX010998R9999 | AZB3P10 Acessórios Box | AZB3P10 | 1 | peça |
| 2CPX010997R9999 | Parede de segregação AZB2 | AZB2 | 1 | peça |
| 2CPX031150R9999 | AZT620 Porta | AZT620 | 1 | peça |
| 2CPX031154R9999 | AZT620V Porta | AZT620V | 1 | peça |
| 2CPX031158R9999 | AZT620W Porta transparente | AZT620W | 1 | peça |
| 2CPX031119R9999 | Montagem do chassi UZG624 | UZG624 | 1 | peça |
| 2CPX031415R9999 | Placa de montagem UZM620 | UZM620 | 1 | peça |
| 2CPX031118R9999 | Suporte para chassi UZG612 | UZG612 | 1 | peça |
| 2CPX031412R9999 | Acessórios para gabinetes UZT3 | UZT3 | 1 | peça |
| 2CPX062385R9999 | ZA3P5 Box Acessórios | ZA3P5 | 1 | peça |
| 2CPX031420R9999 | UZED1P10 Sistema de encaixe interior | UZED1P10 | 1 | peça |
| 2CPX062745R9999 | Terminais ZK50BT | ZK50BT | 1 | peça |
| 2CPX062750R9999 | Terminais ZK50B | ZK50B | 1 | peça |
| 2CPX062751R9999 | Terminais ZK51B | ZK51B | 1 | peça |
| 2CPX062752R9999 | Terminais ZK82B | ZK82B | 1 | peça |
| 2CPX062753R9999 | Terminais ZK113B | ZK113B | 1 | peça |
| 2CPX062754R9999 | Terminais ZK144B | ZK144B | 1 | peça |
| 2CPX062755R9999 | Terminais ZK175B | ZK175B | 1 | peça |
| 2CPX062756R9999 | Terminais ZK206B | ZK206B | 1 | peça |
| 2CPX062757R9999 | Terminais ZK51G | ZK51G | 1 | peça |
| 2CPX062758R9999 | Terminais ZK82G | ZK82G | 1 | peça |
| 2CPX062759R9999 | Terminais ZK113G | ZK113G | 1 | peça |
| 2CPX062760R9999 | Terminais ZK144G | ZK144G | 1 | peça |
| 2CPX062761R9999 | Terminais ZK175G | ZK175G | 1 | peça |
| 2CPX062762R9999 | Terminais ZK206G | ZK206G | 1 | peça |
| 2CPX062763R9999 | ZK10P10 Terminais | ZK10P10 | 1 | peça |
| 2CPX063163R9999 | Terminais ZK237B | ZK237B | 1 | peça |
| 2CPX063165R9999 | Terminais ZK237G | ZK237G | 1 | peça |
| 2CPX063164R9999 | Terminais ZK268B | ZK268B | 1 | peça |
| 2CPX063166R9999 | Terminais ZK268G | ZK268G | 1 | peça |
técnico
- Padrões:
- DIN 43871
- Tensão operacional nominal:
- Máximo de 400 V
- Corrente nominal (In):
- 63 A
- Perda de energia:
- Δt = 30K 43 W
- Número de linhas:
- 2
- Tipo de encerramento:
- Botão
- Tipo de configuração:
- Montagem de trilhos DIN
- Tipo de placa de cobertura:
- cobrir
- Tipo de habitação:
- Unidade de consumo tipo capô
- Tipo de montagem:
- Montagem de superfície
- Tipo de porta:
- Sem porta
- Acabamento de superfície:
- Tratada
- Material de habitação:
- plástico
- material:
- Termoplasto
- Estilo de cobertura:
- Entalhado
- Unidades do Lugar DIN:
- 24
- Número ral:
- RAL 9016 - Tráfego Branco
- cor:
- Tráfego branco
Conformidade de materiais
- Informações do RoHS:
- 2CPC100009X0201
2CPC100022X0202
- Status de Rohs:
- Seguindo a Diretiva da UE 2011/65/UE e a Emenda 2015/863 de 22 de Julho de 2019
- Data de Rohs:
- 20230918
- Declaração REACH:
- 2CPC100005X0201
- Informações sobre o REACH:
- Falso: não contém substâncias > 0,1% em massa
- Modelo de Relatório de Minerais de Conflito (CMRT):
- 9AKK108468A3363
ambiental
- Grau de Proteção:
- IP30
- Classe de proteção:
- Isolado (Classe II)
Dimensões
- Largura no número de espaçamento modular:
- 12
- Largura líquida do produto:
- 339milímetro
- Altura líquida do produto:
- 453milímetro
- Profundidade do produto/comprimento da rede:
- 99milímetro
- Peso líquido do produto:
- 2.093Kg
- Profundidade incorporada (T2):
- 55 milímetros
- Diagrama de dimensão:
- 2CPC000008D0201
ordenação
- Unidades de nível de pacote 1:
- pacote 1 peça
- Nível de peso bruto 1 do pacote:
- 2.177 kg
Certificados e declarações
- Declaração de Conformidade - CE:
- 2CPC100009X0201
2CPC100022X0202
Instalação
- Instruções e manuais:
- 2CPC140006M5601
Downloads populares
- Ficha técnica:
- 2CPC000001C0101
2CPC000002C0101
- Modelagem da Informação da Construção – BIM:
- 9AKK108468A3369
Classificações
- ETIM 8:
- EC000214 - Pequena Placa de Distribuição
- ETIM 9:
- EC000214 - Pequena Placa de Distribuição
- Categoria WEEE:
- 5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
- WEEE B2C / B2B:
- Do negócio ao consumidor
- CN8:
- 85371098
- Classe eletrônica:
- V11.0 : 27142409
- Código de classificação de objetos:
- U
Datasheet - PDF
