> ABB>Interruptores manuais>2CMA142420R1000 ABB ANEXO. SW BWS 325 TPN
ANUNCIAR
Produto anterior Próximo produto

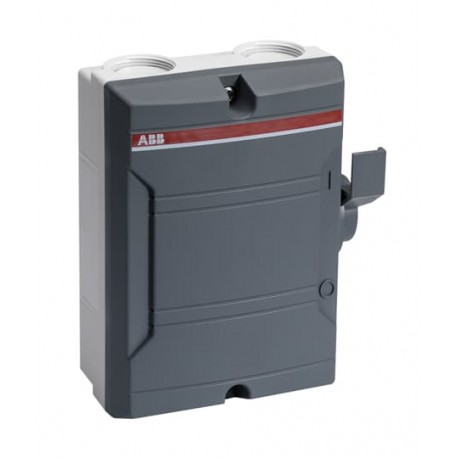

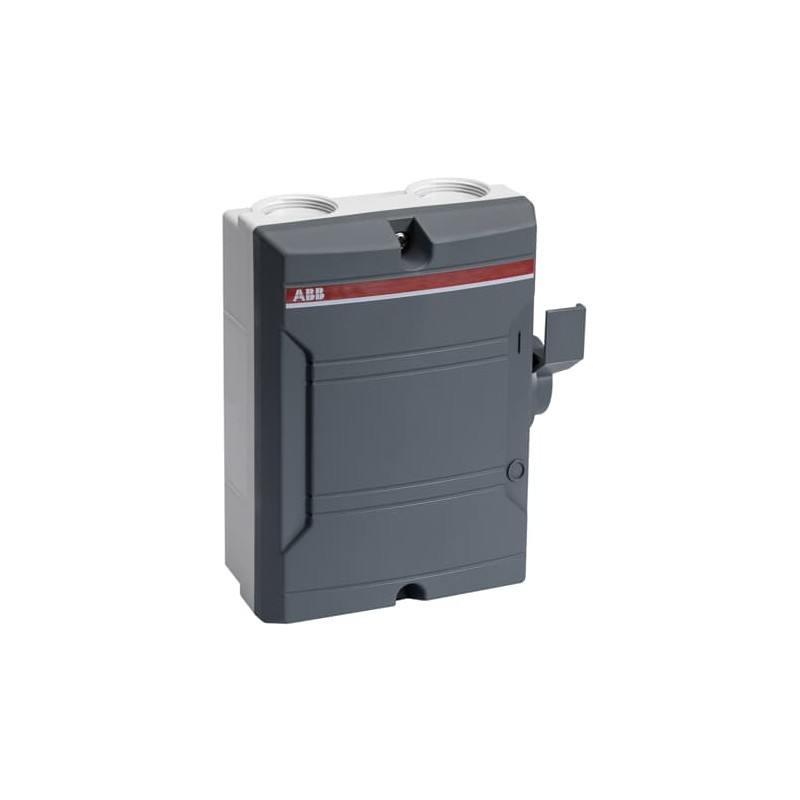

2CMA142420R1000 ABB ANEXO. SW BWS 325 TPN Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CMA142420R1000 ABB ANEXO. SW BWS 325 TPN

2CMA142420R1000

ABB

10

ANEXO. SW#BWS 325 TPN

BWS325TPN Safety switch

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $434.60
Preço unitário: $43.46
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informação RoHS1SCC340075D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC340095D0201
Popular Downloads
Ficha de dados, informação técnica1SCC340015C0201
Instruções e Manuais9AKK108467A6812
Mechanical DrawingsBAS2161368DM32.stp
Environmental
Grau de proteçãoacc. to IEC 60529 IP65
Ordering
Quantidade Mínima de Encomenda10 piece
Número de tarifa aduaneira85363030
País de origemBulgaria
Dimensions
Largura Líquida do Produto138 mm
Altura Líquida do Produto168 mm
Profundidade/Comprimento Líquidos do Produto68 mm
Peso Líquido do Produto0.41 kg
Container Information
Unidades de embalagem Nível 1ten pack 1 piece
Largura da embalagem Nível 1275 mm
Profundidade/Comprimento da embalagem Nível 1350 mm
Altura da embalagem Nível 1170 mm
Peso bruto da embalagem Nível 14.1 kg
Nível de Embalagem 1 EAN7392696424202
Technical
Secção Transversal do Cabo0.75 ... 10 mm²
Cable Entry PositionTop and/or Bottom
Cable Outlets Per Side2xM32 / 2xM32+M16
Connecting Capacity Main CircuitScrew Clamp 0.75 ... 10 mm²
Screw Clamp / PE Terminal 1pc,0.75 ... 10 mm²
Conventional Free-air Thermal Current (Ith)40 A
Conventional Thermal Current (Ithe)Fully Enclosed 32 A
Grau de proteçãoacc. to IEC 60529 IP65
Material do invólucroPlastic
Handle ColorGrey
Handle TypeSide-operated handle
Impact Resistance RatingHousing IK08
Maximum Mounted Auxiliary Contacts1 NO, 0 NC
Mounted Auxiliary Contacts1 NO, 0 NC
Neutral TypeFixed Neutral
Number of Auxiliary Contacts NC0
Number of Auxiliary Contacts NO1
Número de polos3P
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 690 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 40 A
(500 V) 32 A
(690 V) 32 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 25 A
(500 V) 25 A
(690 V) 16 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 11 kW
(500 V) 15 kW
(690 V) 11 kW
Tensão operacional nominalMain Circuit 690 V
Recommended Screw DriverMain Circuit Pozidriv 2
NormasIEC 60947-1, -3
Binário de apertoMain Circuit 1.2 N·m
Wire Stripping Length7 mm
Technical UL/CSA
Wire Stripping Length7 mm
Recommended Screw DriverMain Circuit Pozidriv 2
Binário de apertoMain Circuit 1.2 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC340062D2702
External Classifications and Standards
Código de classificação do objetoQ
2CMT005069
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de Categoria Granular IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3601586
E-Number (Norway)1428818

ETIM for 2CMA142420R1000 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Sim
Versão de interruptor de segurança (EF006985) Sim
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Máx. tensão nominal de operação Ue CA (EF007355) 690 V
Tensão nominal de operação (EF001435) 690 V
Corrente permanente nominal Iu (EF001389) 32 A
Corrente contínua nominal, AC-23, 400 V (EF011777) 25 A
Potência de operação nominal em AC-23, 400 V (EF007027) 11 kW
Potência de comutação a 400 V (EF009166) 11 kW
Número de polos (EF001391) 3
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 1
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Dispositivo completo na carcaça
Adequado para montagem frontal de 4 furos (EF007247) Não
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Cor do elemento de atuação (EF007167) Cinzento
Tipo de elemento de controlo (EF006976) Botão de giro longo
Possível interbloqueio (EF006281) Sim
Grau de proteção (IP), frente (EF003118) IP65
Grau de proteção (NEMA) (EF011959) Outro
