ABBInterruptores manuais2CMA142414R1000 ABB Int. Desconectado em caixa KSE240DP

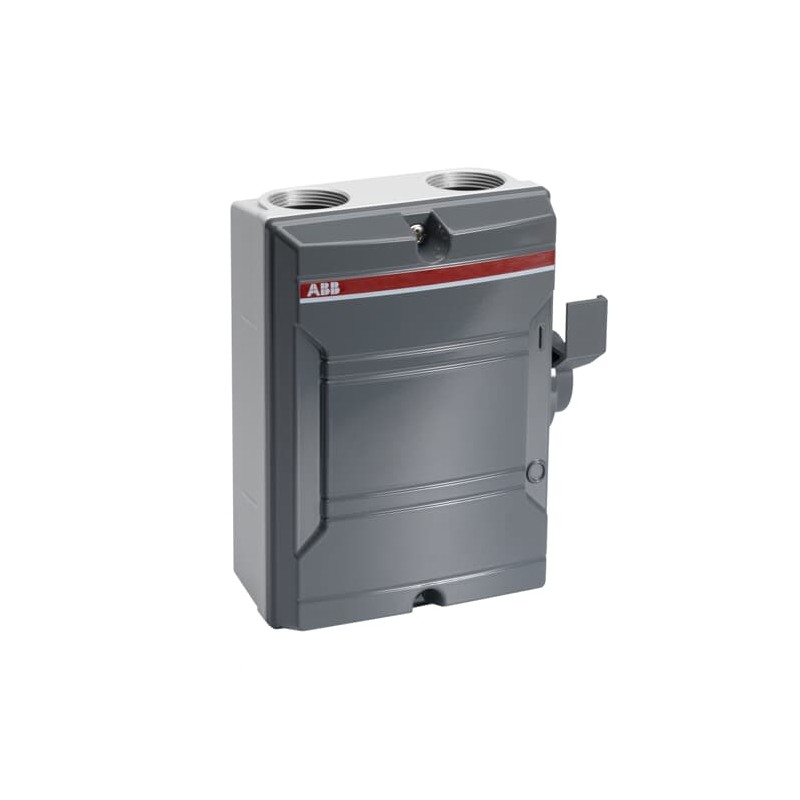

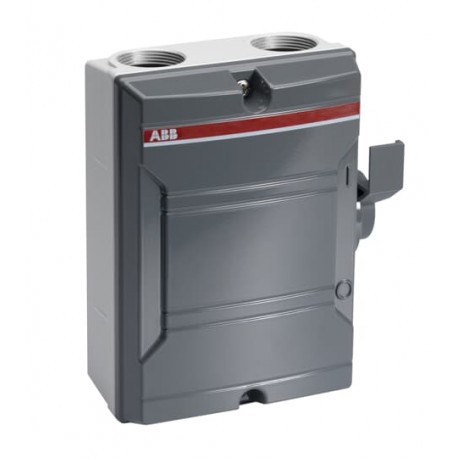

ABB 2CMA142414R1000 2CMA142414R1000 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CMA142414R1000 ABB Int. Desconectado em caixa KSE240DP

Referência: 2CMA142414R1000

Fabricante: ABB

Descrição:

Int. Desconectado em caixa KSE240DP
KSE240DP Enclosed Switch Disconnector

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 59,03 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informação RoHS1SCC340075D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC340095D0201
Popular Downloads
Ficha de dados, informação técnica1SCC340015C0201
Instruções e Manuais9AKK108467A6812
Mechanical DrawingsLBA2161368DM32.stp
Environmental
Grau de proteçãoacc. to IEC 60529 IP65
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85363030
País de origemBulgaria
Dimensions
Largura Líquida do Produto138 mm
Altura Líquida do Produto168 mm
Profundidade/Comprimento Líquidos do Produto68 mm
Peso Líquido do Produto0.78 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1139 mm
Profundidade/Comprimento da embalagem Nível 1169 mm
Altura da embalagem Nível 170 mm
Peso bruto da embalagem Nível 10.78 kg
Nível de Embalagem 1 EAN7392696424141
Technical
Secção Transversal do Cabo0.75 ... 10 mm²
Cable Entry PositionTop and/or Bottom
Cable Outlets Per Side2xM32 / 2xM32+M16
Connecting Capacity Main CircuitScrew Clamp 0.75 ... 10 mm²
Screw Clamp / PE Terminal 1pc,0.75 ... 10 mm²
Conventional Free-air Thermal Current (Ith)40 A
Conventional Thermal Current (Ithe)Fully Enclosed 40 A
Grau de proteçãoacc. to IEC 60529 IP65
Material do invólucroAluminium
Handle ColorGrey
Handle TypeSide-operated handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts1 NO, 0 NC
Mounted Auxiliary Contacts0 NO, 0 NC
Neutral TypeNo Neutral Terminal
Number of Auxiliary Contacts NC0
Number of Auxiliary Contacts NO0
Número de polos2P
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 690 V
Rated Operational Current AC-22A (Ie)(230 V) Single Phase 40 A
Rated Operational Current AC-23A (Ie)(230 V) 32 A
Rated Operational Power AC-23A (Pe)(230 V) Single Phase 4.4 kW
Tensão operacional nominalMain Circuit 690 V
Recommended Screw DriverMain Circuit Pozidriv 2
NormasIEC 60947-1, -3
Binário de apertoMain Circuit 1.2 N·m
Wire Stripping Length7 mm
Technical UL/CSA
Wire Stripping Length7 mm
Recommended Screw DriverMain Circuit Pozidriv 2
Binário de apertoMain Circuit 1.2 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC340062D2702
External Classifications and Standards
Código de classificação do objetoQ
2CMT005069
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de Categoria Granular IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 2CMA142414R1000 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica690 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica690 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica40 A
Nome da característicaNúmero de polos (EF001391)
Valor da característica2
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaCinzento
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
