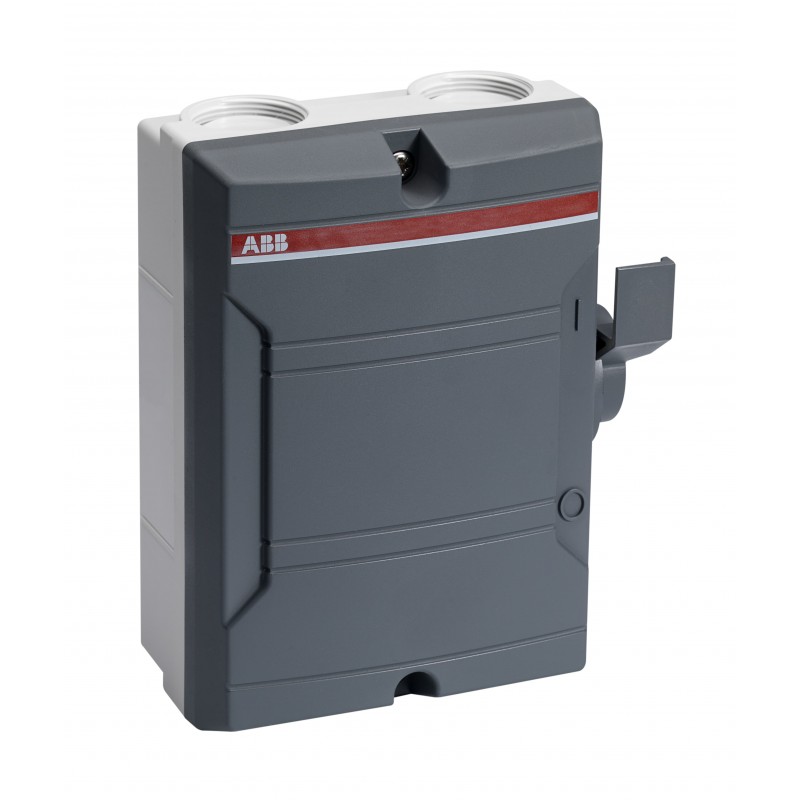

2CMA142407R1000 ABB Int. Seccionador de caixa BW240DP
2CMA142407R1000
ABB
10
Int. Seccionador de caixa BW240DP
BW240DP Enclosed Switch Disconnector
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Conformidade de materiais | |
|---|---|
| Modelo de Notificação de Minerais de Conflito (CMRT) | 9AKK108467A5658 |
| Declaração REACH | 1SCC340076D0201 |
| Informação RoHS | 1SCC340075D0201 |
| RoHS Status | Seguindo a Diretiva da UE 2011/65/UE e a Emenda 2015/863 de 22 de julho de 2019 |
| Lei de Controle de Substâncias Tóxicas - TSCA | 1SCC340095D0201 |
| Downloads populares | |
| Dados técnicos, informações técnicas | 1SCC340015C0201 |
| Instruções e manuais | 9AKK108467A6812 |
| Desenhos mecânicos | BAS2161368DM32.stp |
| Ambiente | |
| Grau de proteção | Acc. de acordo com IEC 60529 IP65 |
| classificação | |
| Quantidade mínima de pedidos | 10 peças |
| Código tarifário | 85363030 |
| País de origem | Bulgária |
| Dimensões | |
| Largura do produto | 138 milímetros |
| Altura do produto | 168 mm |
| Comprimento do produto | 68 mm |
| Peso do produto | 0,39 kg |
| Informações sobre embalagem | |
| Embalagem Nível 1 Unidades | Pacote de dez de 1 peça |
| Largura de nível de embalagem 1 | 275 mm |
| Nível 1 Embalagem Longa | 350 mm |
| Embalagem Nível 1 Alto | 170 mm |
| Peso de nível de embalagem 1 | 4,3 kg |
| Embalagem EAN Nível 1 | 7392696424073 |
| Técnica | |
| Seção de cabo | 0.75 ... 10 mm² |
| Posição de entrada do cabo | Cima/Baixo |
| Saídas de cabos por lado | 2xM32 / 2xM32+M16 |
| cor | RAL7012 / RAL7035 |
| Capacidade de conexão do circuito principal | Grampo de parafuso 0.75 ... 10 mm² |
| 1 peça de grampo de parafuso/terminal PE, 0,75... 10 mm² | |
| Corrente térmica ao ar livre convencional (IÉsimo) | 40 A |
| Corrente térmica convencional (Io) | Totalmente fechado 40 A |
| Grau de proteção | Acc. de acordo com IEC 60529 IP65 |
| Material do módulo | Plástico |
| Cor da alça | cinza |
| Tipo de alça | Alça operada lateralmente |
| Classificação de resistência ao impacto | Habitação IK08 |
| Contatos auxiliares montados ao máximo | 1 NÃO, 0 NC |
| Contatos auxiliares montados | 0 NÃO, 0 NC |
| Tipo neutro | Neutro fixo |
| Número de contatos auxiliares NF | 0 |
| Número de contatos auxiliares NO | 0 |
| Número de postes | 2P |
| Tensão nominal suportada por impulso (Udiabrete) | 8 kV |
| Tensão de isolamento nominal (Ueu) | de acordo com o IEC/EN 60664-1 690 V |
| Corrente nominal de operação AC-22A (Ie) | (230 V) Monofásica 40 A |
| Corrente nominal de operação AC-23A (Ie) | (230 V) 32 A |
| Potência operacional nominal AC-23A (Pe) | (230 V) Monofásica 4,4 kW |
| Tensão nominal de operação | Circuito Principal 690 V |
| Parafusadeira recomendada | Circuito Principal Pozidriv 2 |
| Padrões | IEC 60947-1, -3 |
| Torque de aperto | Circuito Principal 1.2 N·m |
| Comprimento de decapagem do cabo | 7 mm |
| Técnica UL/CSA | |
| Comprimento de decapagem do cabo | 7 mm |
| Parafusadeira recomendada | Circuito Principal Pozidriv 2 |
| Torque de aperto | Circuito Principal 1.2 N·m |
| Certificados e Declarações (Número do Documento) | |
| Declaração de Conformidade - CE | 1SCC340062D2702 |
| Classificações e padrões externos | |
| Código de classificação de objeto | Q |
| 2CMT005069 | |
| ETIM 9 | EC000216 - Seccionador do interruptor (baixa tensão) |
| ETIM 10 | EC000216 - Seccionador do interruptor (AC) |
| UNSPSC | 39122205 |
| Código de categoria granular do IDEA (IGCC) | 5166 >> Interruptor de segurança |
| Classe E | V11.1 : 27371403 |
| Categoria REEE | 5. Equipamento pequeno (nenhuma dimensão externa mais de 50cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Máx. tensão nominal de operação Ue CA (EF007355) | 690 V |
| Tensão nominal de operação (EF001435) | 690 V |
| Corrente permanente nominal Iu (EF001389) | 40 A |
| Número de polos (EF001391) | 2 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Dispositivo completo na carcaça |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Cor do elemento de atuação (EF007167) | Cinzento |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Possível interbloqueio (EF006281) | Sim |
| Grau de proteção (IP), frente (EF003118) | IP65 |
| Grau de proteção (NEMA) (EF011959) | Outro |
