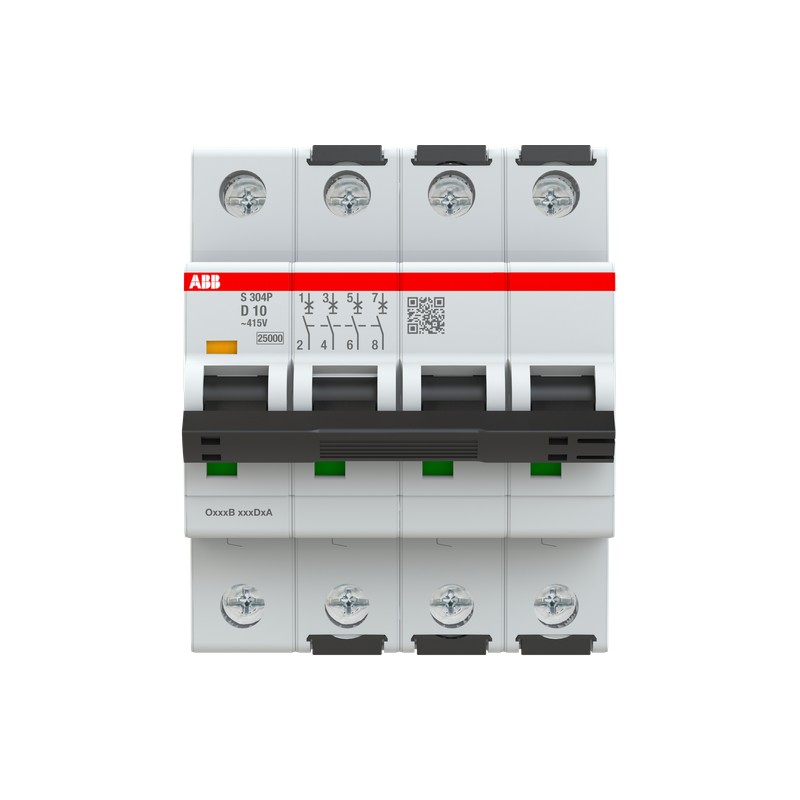

2CDS384001R0101 ABB Int.aut. S304P-D10 4p 10A D 25kA
Referência: 2CDS384001R0101
Fabricante: ABB
Descrição:
Int.aut. S304P-D10 4p 10A D 25kA
Disjuntor Miniatura S304P-D10 - 4P - D - 10 A
Categorias:
- Disjuntores, fusíveis > Interruptor magnetotérmico
- ABB > Industrial
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
- Mais informação
- ETIM
- Avaliações
JÁ VISTOS
MAIS INFORMAÇÃO
- Tipo de produto estendido:
- S304P-D10
- ID do produto:
- 2CDS384001R0101
- Ean:
- 4016779076555
- Descrição do catálogo:
- Disjuntor Miniatura S304P-D10 - 4P - D - 10 A
- Descrição longa:
- A série MCBs S300P garante proteção em instalações industriais contra sobrecargas e curtos-circuitos. Este produto é fabricado de acordo com as normas internacionais IEC e UL, para os mercados onde é necessário.
+
–
Acessórios
| Identificador | descrição | cara | Qty | Unidade de medição |
|---|---|---|---|---|
| 2CDS200922R0001 | Sinal S2C-S/H6R / Contato auxiliar | S2C-S/H6R | 1 | peça |
| 2CDS200912R0001 | Contato auxiliar S2C-H6R | S2C-H6R | 1 | peça |
| 2CDS200936R0001 | Contato auxiliar S2C-H11L | S2C-H11L | 1 | peça |
| 2CDS200936R0002 | Contato auxiliar S2C-H20L | S2C-H20L | 1 | peça |
| 2CDS200936R0003 | Contato auxiliar S2C-H02L | S2C-H02L | 1 | peça |
| 2CDS200946R0001 | Contato auxiliar S2C-H6-11R | S2C-H6-11R | 1 | peça |
| 2CDS200946R0002 | Contato auxiliar S2C-H6-20R | S2C-H6-20R | 1 | peça |
| 2CDS200946R0003 | Contato auxiliar S2C-H6-02R | S2C-H6-02R | 1 | peça |
| 2CDS200909R0001 | Viagem de bypass S2C-A1 | S2C-A1 | 1 | peça |
| 2CDS200909R0002 | Viagem de bypass S2C-A2 | S2C-A2 | 1 | peça |
| 2CSS200911R0001 | Versão subvoltage S2C-UA 12 DC | S2C-UA 12 CC | 1 | peça |
| 2Css200911R0002 | Liberação de subvoltagem S2C-UA 24 AC | S2C-UA 24 CA | 1 | peça |
| 2Css200911R0003 | Liberação de subvoltagem S2C-UA 48 AC | S2C-UA 48 AC | 1 | peça |
| 2CSS200911R0004 | Liberação de subvoltagem S2C-UA 110 AC | S2C-UA 110 AC | 1 | peça |
| 2CSS20091R0005 | Liberação de subvoltagem S2C-UA 230 AC | S2C-UA 230 AC | 1 | peça |
| 2CSS200911R0006 | Liberação de tensão CA S2C-UA 400 | S2C-UA 400 AC | 1 | peça |
| 2CSS200911R00007 | Versão subvoltage S2C-UA 24 DC | S2C-UA 24 CC | 1 | peça |
| 2CSS200911R0008 | Lançamento de subtensão S2C-UA 48 DC | S2C-UA 48 CC | 1 | peça |
| 2CSS200911R0009 | Lançamento de subvoltagem S2C-UA 110 DC | S2C-UA 110 CC | 1 | peça |
| 2CSS200911R0010 | Lançamento de subtensão S2C-UA 230 DC | S2C-UA 230 CC | 1 | peça |
| 2CSS201997R0013 | Dispositivo operacional do motor S2C-CM1 | S2C-CM1 | 1 | peça |
| 2CSS203997R0013 | Dispositivo operacional do motor S2C-CM2/3 | S2C-CM2/3 | 1 | peça |
| 2CSS204997R0013 | Dispositivo operacional do motor S2C-CM4 | S2C-CM4 | 1 | peça |
| GHS2001901R0003 | Acessórios mecânicos S2C-DH | S2C-DH | 1 | peça |
| 2CSS200998R0001 | Dispositivo de gatilho mecânico S2C-BP | S2C-BP | 1 | peça |
| 2CSS200999R0001 | Base de plug-in S2C-EST | S2C-EST | 1 | peça |
| 2CDS200918R0001 | S2C-NT Mão Neutra Operada | S2C-NT | 1 | peça |
| 2CCA880100R0001 | CMS-100PS Sensor | CMS-100PS | 1 | peça |
| 2CCA880101R0001 | CMS-101PS Sensor | CMS-101PS | 1 | peça |
| 2CCA880102R0001 | CMS-102PS Sensor | CMS-102PS | 1 | peça |
técnico
- Padrões:
- CSA 22.2 No. 235
IEC/EN 60898-1
IEC/EN 60947-2
UL 1077
- Característica de tropeço:
- D
- Tensão operacional nominal:
- de acordo com IEC 60898-1 415 V AC
de acordo com IEC 60947-2 415 V AC
- Tensão:
- Máximo (tolerância incluída) 457 V AC
Máximo 457 V CA
Mínimo 12 V AC
Mínimo 12 V DC
- Tensão de isolamento nominal (Ueu):
- de acordo com o IEC/EN 60664-1 500 V
- Tensão nominal de suporte a impulso (Uduende):
- 6 kHz
- Tensão do teste dielétrico:
- 50/60 Hz, 1 min: 2 kV
- Tipo de tensão de entrada:
- bi
- Corrente nominal (In):
- 10 A
- Capacidade nominal de curto-circuito:
- (AC) 25 kA
- Capacidade de quebra de curto circuito nominal definitiva (IRio):
- (415 V AC) 25 kA
(440 V AC) 15 kA
- Frequência nominal (f):
- 50 Hz
60 Hz
- Perda de energia:
- 4,8 W
em condições nominais de funcionamento por polo 1,2 W
- Conexão de alimentação:
- arbitrário
- Indicação de posição de contato:
- Vermelho ON / Verde OFF
- Resistência elétrica:
- Ciclo CA 20000
- Resistência mecânica:
- Ciclo 20000
- Número de postes:
- 4
- Número de postes protegidos:
- 4
- Categoria de supervoltagem:
- Iv
- apertar:
- 2.8 Nom
- Tipo de terminal de parafusos:
- Terminal de elevação de cilindro à prova de falhas bidiretivo
- Marcação do atuador:
- E/S
- Material atuador:
- Grupo de Isolamento II, Preto, Vendável
- Material de habitação:
- Grupo de Isolamento I, RAL 7035
- Montagem ferroviária DIN:
- TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715
TH35-7.5 (35 x 7,5 mm Montagem ferroviária) de acordo com a IEC 60715
- Posição de montagem:
- qualquer
- Controlador de parafuso recomendado:
- Pozidriv 2
- Acessórios disponíveis:
- sim
- Capacidade de conexão:
- Barra de ônibus 10 / 10 mm2
Flexível com Ferrule 0,75 ... 25 mm2
Flexível 0.75 ... 25 mm2
Rígido 0.75 ... 35 mm2
Encalhado 0,75 ... 35 mm2
- Tamanho da instalação:
- Acc. para DIN 43880 1
- Comprimento de extração do fio:
- 14 milímetros
- Tipo de terminal:
- Terminais de parafuso
ambiental
- Temperatura do ar ambiente:
- Operação -40 ... +70 °C
Armazenamento -55 ... +70 °C
- Grau de Proteção:
- IP20
Habitação com cobertura IP40
- Grau de contaminação:
- 3
- Condições ambientais:
- 28 ciclos
55oC / 90-96%
e 25oC / 95-100%
- Resistência à vibração de acordo com a IEC 60068-2-6:
- 5g, 20 ciclos a 5 ... 150 ... 5 Hz com 0,8 Na carga
- Resistência ao choque de acordo com a IEC 60068-2-27:
- 25g / 3 choques / 18ms
- Status de Rohs:
- Seguindo a Diretiva da UE 2011/65/UE
- Informações ambientais:
- 9AKK107991A3226
- Declaração REACH:
- 9AKK107492A1906
Técnico Ul/CSA
- Tensão máxima de operação UL/CSA:
- 125 V DC
480Y / 277 V CA
480Y/277 V AC
- Classificação de interrupção de acordo com UL1077:
- (125 V DC) 10 kA
(480Y / 277 V AC) 10 kA
- Capacidade de conexão UL/CSA:
- Barra de ônibus 14-8 AWG
Motorista 14-4 AWG
- Torque de aperto UL/CSA:
- 18 in·lb
Dimensões
- Largura no número de espaçamento modular:
- 4
- Largura líquida do produto:
- 70milímetro
- Altura líquida do produto:
- 88milímetro
- Profundidade do produto/comprimento da rede:
- 69milímetro
- Peso líquido do produto:
- 0.496Kg
- Peso líquido do polo:
- 0,124 kg
- Profundidade incorporada (T2):
- 69 mm
Informações sobre o contêiner
- Unidades de nível de pacote 1:
- caixa 1 peça
- Largura do nível do pacote 1:
- 92 mm
- Altura do nível do pacote 1:
- 80 mm
- Profundidade / Comprimento do nível do pacote 1:
- 78 mm
- Nível de peso bruto 1 do pacote:
- 0,516 kg
- Pacote EAN nível 1:
- 4016779085045
- Unidades de nível de pacote 2:
- papelão 24 peças
- Largura do nível do pacote 2:
- 275 mm
- Altura do nível do pacote 2:
- 210 mm
- Profundidade / Comprimento do nível do pacote 2:
- 400 mm
- Peso bruto do nível do pacote 2:
- 14,4 kg
- Pacote EAN nível 2:
- 4016779094832
ordenação
- Quantidade mínima de pedidos:
- 1 peça
- Número da tarifa aduaneira:
- 85362010
- País de origem:
- Alemanha (DE)
Certificados e declarações (número do documento)
- Certificado CB:
- 2CDZ405000A1089
2CDZ405000A1093
- Certificado CCA:
- 2CDZ405000A1090
2CDZ405000A1094
- Certificado CCC:
- 2CDZ405000A1097
2CDZ405000A1098
- Agência de Certificação:
- Csa
Iec
EM
Ul
- Certificado CQC:
- 2CDZ405000A1097
2CDZ405000A1098
- Certificado CSA:
- 2CDZ405000A1102
- Declaração de Conformidade - CE:
- 9AKK107991A3220
- Declaração de Conformidade - UKCA:
- 9AKK107992A8877
- Certificado DNV GL:
- 2CDZ405000A1155
- Certificado EAC:
- 2CDZ405000A1092
2CDZ405000A1096
- Informações ambientais:
- 9AKK107991A3226
- Instruções e manuais:
- 2CDS207104P0002
- Certificado NF:
- 2CDZ405000A1144
- Declaração REACH:
- 9AKK107492A1906
- Certificado RINA:
- 2CDZ405000A1194
- Informações do RoHS:
- 9AKK107991A3220
- Certificado UL:
- 2CDZ405000A1101
- Certificado VDE:
- 2CDZ405000A1091
2CDZ405000A1095
Downloads populares
- Ficha técnica:
- 9AKK107992A4964
- Instruções e manuais:
- 2CDS207104P0002
- EPLAN Macro:
- 9AKK109419
Classificações
- ETIM 7:
- EC000042 - Disjuntor em miniatura (MCB)
- ETIM 8:
- EC000042 - Disjuntor em miniatura (MCB)
- Árvore do catálogo do EPLAN:
- Engenharia Elétrica / Dispositivos de Proteção / Geral
- Definição da função EPLAN:
- Disjuntor / Disjuntor Quádruplo / Disjuntor Quádruplo 1_2_3_4_5_6_7_8
- Categoria WEEE:
- 5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
- WEEE B2C / B2B:
- De empresa em empresa
- CN8:
- 8536 20 10
- UNSPSC:
- 39121603
- Classe eletrônica:
- V11.0: 27141901
- Código de categoria granular idea (IGCC):
- 4897 >>disjuntores miniatura 4897
- Código de classificação de objetos:
- fá
ETIM for 2CDS384001R0101 Disjuntores e fusíveis (EC000042)
Nome da característica
Valor da característica
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica69 mm
Nome da característicaCurva de funcionamento (EF000889)
Valor da característicaD
Nome da característicaNúmero de polos (total) (EF008618)
Valor da característica4
Nome da característicaNúmero de polos protegidos (EF005548)
Valor da característica4
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica10 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica415 V
Nome da característicaTensão nominal de isolamento Ui (EF001366)
Valor da característica500 V
Nome da característicaTensão estipulada suportável ao choque (Uimp) (EF011980)
Valor da característica6 kV
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC/DC
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555)
Valor da característica25 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558)
Valor da característica25 kA
Nome da característicaFrequência (intervalo) (EF000416)
Valor da característica50 Hz
Nome da característicaInstalação à face (EF007517)
Valor da característicaNão
Nome da característicaComutação simultânea de neutro N (EF005997)
Valor da característicaNão
Nome da característicaCategoria de sobretensão (EF002569)
Valor da característica4
Nome da característicaGrau de poluição (EF002570)
Valor da característica3
Nome da característicaPossibilidade de equipamento adicional (EF008148)
Valor da característicaSim
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica4.0
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaTemperatura ambiente durante a operação (EF007515)
Valor da característica-40 °C
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica0.75 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica0.75 mm²
Nome da característicaAntideflagrante (EF004663)
Valor da característicaNão
DATASHEET - PDF
Título
Tamanho
Tipo
37 Mbytes
Últimas opiniões dos nossos clientes
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
5/5 merci beaucoup
— sotitradim 29/11/25, 11:12
Avaliação do cliente:
Produto:SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON...
4/5 a,azing to use it
— B rahul 04/10/25, 08:05
Avaliação do cliente:
Produto:661601 LEGRAND URA21LED 70LM 1H IP42 NP
4/5 Amazing to use it
— B rahul 04/10/25, 08:04
Avaliação do cliente:
Produto:661601 LEGRAND URA21LED 70LM 1H IP42 NP
