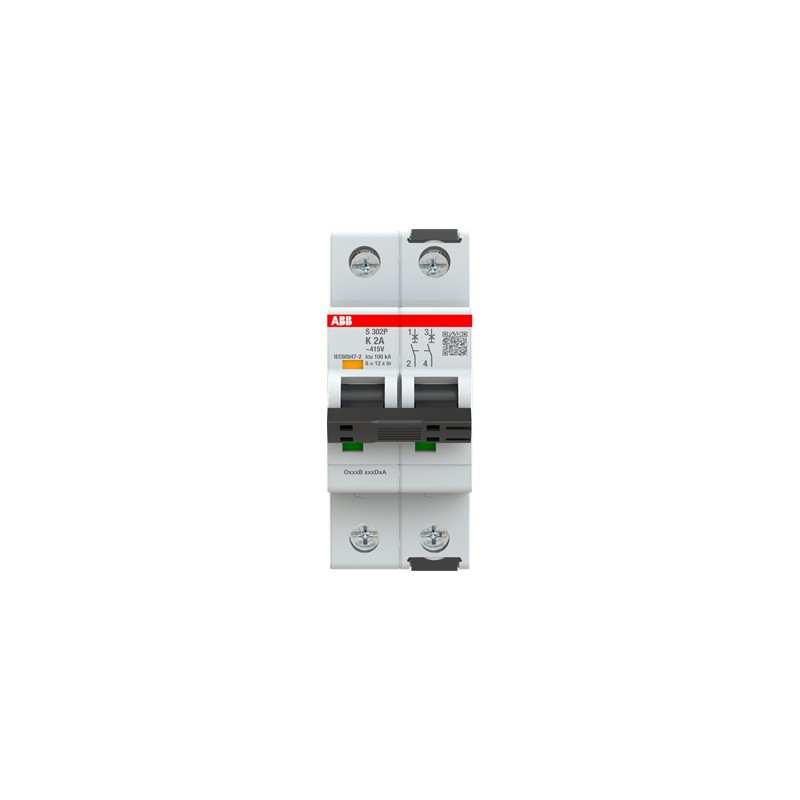

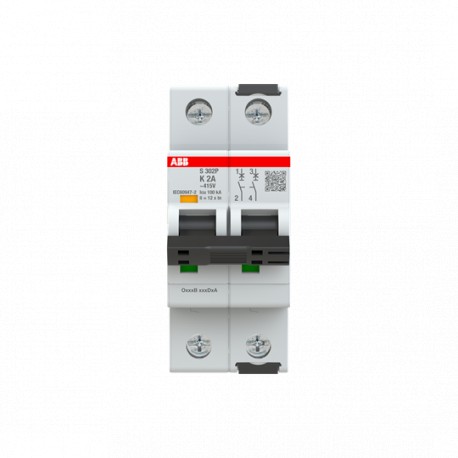

2CDS382001R0277 ABB Int.aut. S302P-K2 2p 2A K 25kA Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CDS382001R0277 ABB Int.aut. S302P-K2 2p 2A K 25kA

2CDS382001R0277

ABB

Int.aut. S302P-K2 2p 2A K 25kA

Miniature Circuit Breaker - S300P - 2P - 2 A - K - (415 V AC) 100 kA

Mais detalhes


Disjuntores, fusíveis > Interruptor magnetotérmico

Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $188.40
Preço unitário: $188.40
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
ABB EcoSolutionsSim
EcoSolutions Profile9AKK108469A3274
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 63.8 %
Improved Energy Efficiency for CustomersProduct Efficiency - Product requires less energy to operate compared to similar product on market or older products from the same line
Extended Product LifetimeProduct Durability
End Of Life Disassembling Instructions9AKK108467A9801
Environmental Product Declaration - EPD9AKK108467A7130
Technical
Dielectric Test Voltage50 / 60 Hz - 1 min 2 kV
Rated Ultimate Short-Circuit Breaking Capacity (Icu)(125 V DC) 100 kA
(400 V AC) 100 kA
(415 V AC) 100 kA
(440 V AC) 100 kA
(72 V DC) 25 kA
Rated Service Short-Circuit Breaking Capacity (Ics)(125 V DC) 100 kA
(400 V AC) 100 kA
(440 V AC) 100 kA
Power Supply ConnectionArbitrary
Contact Position IndicationRed ON / Green OFF
Electrical Endurance20000 AC cycle
Mechanical Endurance20000 cycle
Number of Protected Poles2
Número de polos2P
Binário de aperto2.8 N·m
Actuator TypeToggle
Screw Terminal TypeFailsafe Bi-directional Cylinder-lift Terminal
Actuator MarkingI / O
Actuator MaterialInsulation Group II, Black, Sealable
Recommended Screw DriverPozidriv 2
Accessories AvailableSim
Connecting CapacityBusbar 10/10 mm²
Flexible with Ferrule 0.75 ... 25 mm²
Flexible 0.75 ... 25 mm²
Flexible 0.75 ... 25 mm²
Rigid 0.75 ... 35 mm²
Stranded 0.75 ... 35 mm²
Installation Sizeacc. to DIN 43880 1
Wire Stripping Length14 mm
Tipo de terminalScrew Terminals
Electrical
Tripping CharacteristicK
Tensão operacional nominalacc. to IEC 60898-1 415 V AC
acc. to IEC 60947-2 415 V AC
Operational VoltageMaximum (Incl. Tolerance) 457 V AC
Maximum 457 V AC
Minimum 12 V AC
Minimum 12 V DC
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 500 V
Rated Impulse Withstand Voltage (Uimp)6 kV
Tipo de tensão de entradaAC/DC
Corrente nominal (In)2 A
Rated Short-Circuit Capacity(415 V AC) 100 kA
(440 V AC) 100 kA
Frequência nominal (f)50 / 60 Hz
DC
Power Loss2.6 W
at Rated Operating Conditions per Pole 1.3 W
Overvoltage CategoryIV
Design
Material da caixaInsulation Group I, RAL 7035
Technical UL/CSA
Maximum Operating Voltage UL/CSA125 V DC
480Y / 277 V AC
480Y/277 V AC
Interrupting Rating acc. to UL1077(125 V DC) 10 kA
(480Y / 277 V AC) 10 kA
Connecting Capacity UL/CSABusbar 18-8 AWG
Conductor 18-4 AWG
Tightening Torque UL/CSA18 in·lb
Material Compliance
Informação RoHS9AKK107991A3220
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20240228
REACH Declaration9AKK107492A1906
REACH InformationTrue - contains substances > 0.1 mass percentage
REACH Date20240821
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
SCIPcb4a1e43-5e8e-4523-a11d-d56938299570 Germany
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
REEE B2C / B2BBusiness To Business
Environmental
Temperatura do ar ambienteOperation -40 ... +70 °C
Storage -55 ... +70 °C
Grau de proteçãoIP20
IP40
Enclosure with Cover IP40
Pollution Degree3
Environmental Conditions28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Resistance to Vibrations20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz
Resistência ao Choque de acordo com IEC 60068-2-2725g 3 shocks 18 ms
Dimensions
Width in Number of Modular Spacings2.0
Largura Líquida do Produto35 mm
Altura Líquida do Produto88 mm
Profundidade/Comprimento Líquidos do Produto69 mm
Peso Líquido do Produto0.24 kg
Pole Net Weight0.124 kg
Built-In Depth (t2)69 mm
Engineering
EPLAN Data9AAF617138_EPLAN
Ordering
Unidades de embalagem Nível 1box 5 piece
Peso bruto da embalagem Nível 11.24 kg
E-Number (Finland)3212423
E-Number (Norway)1641791
E-Number (Sweden)2101251
Certificates and Declarations
CB Certificate2CDZ405000A1089
2CDZ405000A1093
CCA Certificate2CDZ405000A1090
2CDZ405000A1094
CCC Certificate2CDZ405000A1097
2CDZ405000A1098
CQC Certificate2CDZ405000A1097
2CDZ405000A1098
Certificado CSA2CDZ405000A1102
Declaração de conformidade -CE9AKK107991A3220
Declaration of Conformity - UKCA9AKK107992A8877
DNV GL Certificate2CDZ405000A1155
EAC Certificate2CDZ405000A1092
2CDZ405000A1096
Certificado RINA2CDZ405000A1194
Certificado UL2CDZ405000A1101
VDE Certificate2CDZ405000A1191
2CDZ405000A1195
Installation
Instruções e Manuais2CDS207104P0002
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Posição de montagemany
Popular Downloads
Ficha de dados, informação técnica9AKK107992A4964
External Classifications and Standards
ETIM 9EC000042 - Miniature circuit breaker (MCB)
ETIM 10EC000042 - Miniature circuit breaker (MCB)
UNSPSC39121603
eClassV11.0 : 27141901
Código de Categoria Granular IDEA (IGCC)4897 >> Miniature circuit breakers
Código de classificação do objetoF
NormasCSA 22.2 No. 235
IEC/EN 60947-2
UL 1077
Agência de certificaçãoCSA
IEC
EN
UL
Standardization BodyEN
IEC
UL
CSA

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
