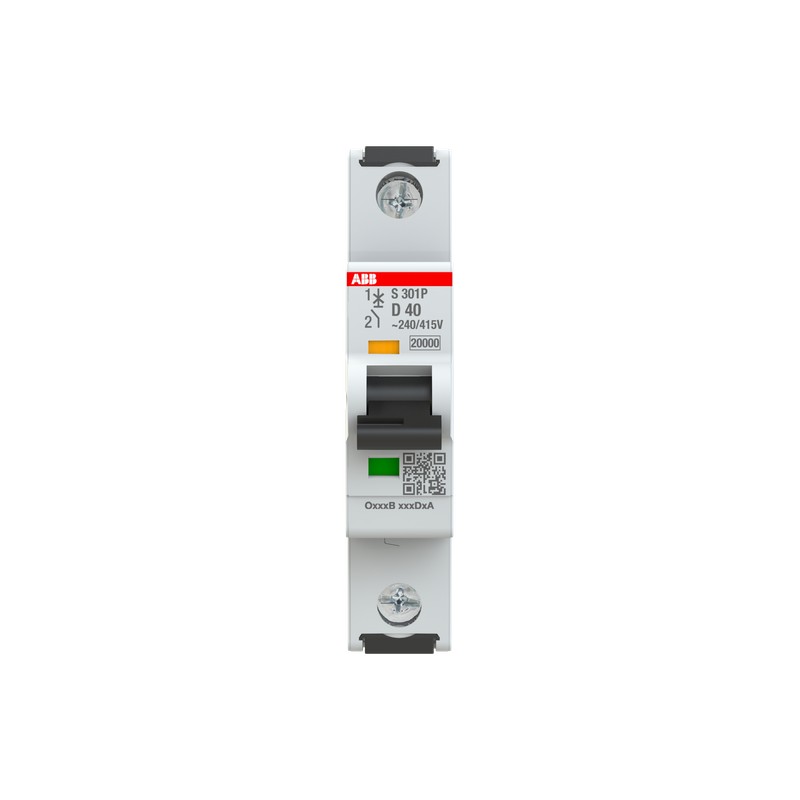

ABB 2CDS381001R0401 2CDS381001R0401 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CDS381001R0401 ABB Int.aut. S301P-D40 1p 40A D 25kA

Referência: 2CDS381001R0401

Fabricante: ABB

Descrição:

Int.aut. S301P-D40 1p 40A D 25kA
Disjuntor Miniatura S301P-D40 - 1P - D - 40 A

Categorias:

  • Disjuntores, fusíveis > Interruptor magnetotérmico
  • ABB > Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 66,67 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

  • Tipo de produto estendido:
    S301P-D40
  • ID do produto:
    2CDS381001R0401
  • Ean:
    4016779080200
  • Descrição do catálogo:
    Disjuntor Miniatura S301P-D40 - 1P - D - 40 A
  • Descrição longa:
    A série MCBs S300P garante proteção em instalações industriais contra sobrecargas e curtos-circuitos. Este produto é fabricado de acordo com as normas internacionais IEC e UL, para os mercados onde é necessário.
+
–

Acessórios

IdentificadordescriçãocaraQtyUnidade de medição
2CDS200922R0001
Sinal S2C-S/H6R / Contato auxiliarS2C-S/H6R1peça
2CDS200912R0001
Contato auxiliar S2C-H6RS2C-H6R1peça
2CDS200936R0001
Contato auxiliar S2C-H11LS2C-H11L1peça
2CDS200936R0002
Contato auxiliar S2C-H20LS2C-H20L1peça
2CDS200936R0003
Contato auxiliar S2C-H02LS2C-H02L1peça
2CDS200946R0001
Contato auxiliar S2C-H6-11RS2C-H6-11R1peça
2CDS200946R0002
Contato auxiliar S2C-H6-20RS2C-H6-20R1peça
2CDS200946R0003
Contato auxiliar S2C-H6-02RS2C-H6-02R1peça
2CDS200909R0001
Viagem de bypass S2C-A1S2C-A11peça
2CDS200909R0002
Viagem de bypass S2C-A2S2C-A21peça
2CSS200911R0001
Versão subvoltage S2C-UA 12 DCS2C-UA 12 CC1peça
2Css200911R0002
Liberação de subvoltagem S2C-UA 24 ACS2C-UA 24 CA1peça
2Css200911R0003
Liberação de subvoltagem S2C-UA 48 ACS2C-UA 48 AC1peça
2CSS200911R0004
Liberação de subvoltagem S2C-UA 110 ACS2C-UA 110 AC1peça
2CSS20091R0005
Liberação de subvoltagem S2C-UA 230 ACS2C-UA 230 AC1peça
2CSS200911R0006
Liberação de tensão CA S2C-UA 400S2C-UA 400 AC1peça
2CSS200911R00007
Versão subvoltage S2C-UA 24 DCS2C-UA 24 CC1peça
2CSS200911R0008
Lançamento de subtensão S2C-UA 48 DCS2C-UA 48 CC1peça
2CSS200911R0009
Lançamento de subvoltagem S2C-UA 110 DCS2C-UA 110 CC1peça
2CSS200911R0010
Lançamento de subtensão S2C-UA 230 DCS2C-UA 230 CC1peça
2CSS201997R0013
Dispositivo operacional do motor S2C-CM1S2C-CM11peça
2CSS203997R0013
Dispositivo operacional do motor S2C-CM2/3S2C-CM2/31peça
2CSS204997R0013
Dispositivo operacional do motor S2C-CM4S2C-CM41peça
GHS2001901R0003
Acessórios mecânicos S2C-DHS2C-DH1peça
2CSS200998R0001
Dispositivo de gatilho mecânico S2C-BPS2C-BP1peça
2CSS200999R0001
Base de plug-in S2C-ESTS2C-EST1peça
2CDS200918R0001
S2C-NT Mão Neutra OperadaS2C-NT1peça
2CCA880100R0001
CMS-100PS SensorCMS-100PS1peça
2CCA880101R0001
CMS-101PS SensorCMS-101PS1peça
2CCA880102R0001
CMS-102PS SensorCMS-102PS1peça

técnico

  • Padrões:
    CSA 22.2 No. 235
    IEC/EN 60898-1
    IEC/EN 60947-2
    UL 1077
  • Característica de tropeço:
    D
  • Tensão operacional nominal:
    de acordo com IEC 60898-1 240 V AC
    de acordo com IEC 60947-2 240 V AC
  • Tensão:
    Máximo (tolerância incluída) 254 V AC
    Máximo 254 V CA
    Mínimo 12 V AC
    Mínimo 12 V DC
  • Tensão de isolamento nominal (Ueu):
    de acordo com o IEC/EN 60664-1 500 V
  • Tensão nominal de suporte a impulso (Uduende):
    6 kHz
  • Tensão do teste dielétrico:
    50/60 Hz, 1 min: 2 kV
  • Tipo de tensão de entrada:
    bi
  • Corrente nominal (In):
    40 A
  • Capacidade nominal de curto-circuito:
    (CA) 20 kA
    (240 / 415 V AC) 20 kA
  • Capacidade de quebra de curto circuito nominal definitiva (IRio):
    (240 V AC) 25 kA
    (72 V DC) 25 kA
  • Capacidade nominal de quebra de curto-circuito de serviço (ICs):
    (240 V AC) 10 kA
  • Frequência nominal (f):
    50 Hz
    60 Hz
  • Perda de energia:
    2,9 W
    em condições nominais de funcionamento por polo 2,9 W
  • Conexão de alimentação:
    arbitrário
  • Indicação de posição de contato:
    Vermelho ON / Verde OFF
  • Resistência elétrica:
    Ciclo AC 10000
  • Resistência mecânica:
    Ciclo 20000
  • Número de postes:
    1
  • Número de postes protegidos:
    1
  • Categoria de supervoltagem:
    Iv
  • apertar:
    2.8 Nom
  • Tipo de terminal de parafusos:
    Terminal de elevação de cilindro à prova de falhas bidiretivo
  • Marcação do atuador:
    E/S
  • Material atuador:
    Grupo de Isolamento II, Preto, Vendável
  • Material de habitação:
    Grupo de Isolamento I, RAL 7035
  • Montagem ferroviária DIN:
    TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715
    TH35-7.5 (35 x 7,5 mm Montagem ferroviária) de acordo com a IEC 60715
  • Posição de montagem:
    qualquer
  • Controlador de parafuso recomendado:
    Pozidriv 2
  • Acessórios disponíveis:
    sim
  • Capacidade de conexão:
    Barra de ônibus 10 / 10 mm2
    Flexível com Ferrule 0,75 ... 25 mm2
    Flexível 0.75 ... 25 mm2
    Rígido 0.75 ... 35 mm2
    Encalhado 0,75 ... 35 mm2
  • Tamanho da instalação:
    Acc. para DIN 43880 1
  • Comprimento de extração do fio:
    14 milímetros
  • Tipo de terminal:
    Terminais de parafuso

ambiental

  • Temperatura do ar ambiente:
    Operação -40 ... +70 °C
    Armazenamento -55 ... +70 °C
  • Grau de Proteção:
    IP20
    Habitação com cobertura IP40
  • Grau de contaminação:
    3
  • Condições ambientais:
    28 ciclos
    55oC / 90-96%
    e 25oC / 95-100%
  • Resistência à vibração de acordo com a IEC 60068-2-6:
    5g, 20 ciclos a 5 ... 150 ... 5 Hz com 0,8 Na carga
  • Resistência ao choque de acordo com a IEC 60068-2-27:
    25g / 3 choques / 18ms
  • Status de Rohs:
    Seguindo a Diretiva da UE 2011/65/UE
  • Informações ambientais:
    9AKK107991A3226
  • Declaração REACH:
    9AKK107492A1906

Técnico Ul/CSA

  • Tensão máxima de operação UL/CSA:
    480Y / 277 V CA
    480Y/277 V AC
  • Classificação de interrupção de acordo com UL1077:
    (277 V AC) 10 kA
    (60 V DC) 10 kA
  • Capacidade de conexão UL/CSA:
    Barra de ônibus 14-8 AWG
    Motorista 14-4 AWG
  • Torque de aperto UL/CSA:
    18 in·lb

Dimensões

  • Largura no número de espaçamento modular:
    1
  • Largura líquida do produto:
    17.5milímetro
  • Altura líquida do produto:
    88milímetro
  • Profundidade do produto/comprimento da rede:
    67.6milímetro
  • Peso líquido do produto:
    0.124Kg
  • Peso líquido do polo:
    0,124 kg
  • Profundidade incorporada (T2):
    69 mm

Informações sobre o contêiner

  • Unidades de nível de pacote 1:
    Caixa de 10 peças
  • Largura do nível do pacote 1:
    92 mm
  • Altura do nível do pacote 1:
    80 mm
  • Profundidade / Comprimento do nível do pacote 1:
    183 mm
  • Nível de peso bruto 1 do pacote:
    1,29 kg
  • Pacote EAN nível 1:
    4016779081382
  • Unidades de nível de pacote 2:
    Papelão 120 peças
  • Largura do nível do pacote 2:
    275 mm
  • Altura do nível do pacote 2:
    210 mm
  • Profundidade / Comprimento do nível do pacote 2:
    400 mm
  • Peso bruto do nível do pacote 2:
    15,4 kg
  • Pacote EAN nível 2:
    4016779091114

ordenação

  • Quantidade mínima de pedidos:
    1 peça
  • Número da tarifa aduaneira:
    85362010
  • País de origem:
    Alemanha (DE)

Certificados e declarações (número do documento)

Downloads populares

Classificações

  • ETIM 7:
    EC000042 - Disjuntor em miniatura (MCB)
  • ETIM 8:
    EC000042 - Disjuntor em miniatura (MCB)
  • Árvore do catálogo do EPLAN:
    Engenharia Elétrica / Dispositivos de Proteção / Geral
  • Definição da função EPLAN:
    Disjuntor / Disjuntor único / Disjuntor 1_2
  • Categoria WEEE:
    5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
  • WEEE B2C / B2B:
    De empresa em empresa
  • CN8:
    8536 20 10
  • UNSPSC:
    39121603
  • Classe eletrônica:
    V11.0: 27141901
  • Código de categoria granular idea (IGCC):
    4897 >>disjuntores miniatura 4897
  • Código de classificação de objetos:
    fá

ETIM for 2CDS381001R0401 Disjuntores e fusíveis (EC000042)

Nome da característicaProfundidade incorporada (EF000218)
Valor da característica69 mm
Nome da característicaCurva de funcionamento (EF000889)
Valor da característicaD
Nome da característicaNúmero de polos (total) (EF008618)
Valor da característica1
Nome da característicaNúmero de polos protegidos (EF005548)
Valor da característica1
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica40 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica240 V
Nome da característicaTensão nominal de isolamento Ui (EF001366)
Valor da característica500 V
Nome da característicaTensão estipulada suportável ao choque (Uimp) (EF011980)
Valor da característica6 kV
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC/DC
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557)
Valor da característica25 kA
Nome da característicaFrequência (intervalo) (EF000416)
Valor da característica50 Hz
Nome da característicaInstalação à face (EF007517)
Valor da característicaNão
Nome da característicaComutação simultânea de neutro N (EF005997)
Valor da característicaNão
Nome da característicaCategoria de sobretensão (EF002569)
Valor da característica4
Nome da característicaGrau de poluição (EF002570)
Valor da característica3
Nome da característicaPossibilidade de equipamento adicional (EF008148)
Valor da característicaSim
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica1.0
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaTemperatura ambiente durante a operação (EF007515)
Valor da característica-40 °C
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica0.75 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica0.75 mm²
Nome da característicaAntideflagrante (EF004663)
Valor da característicaNão
