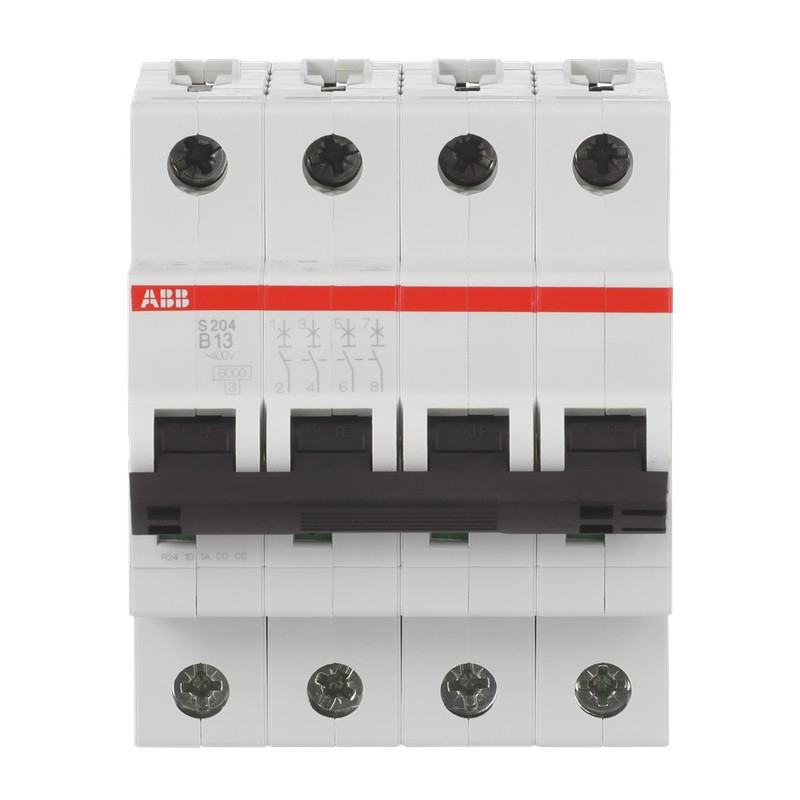

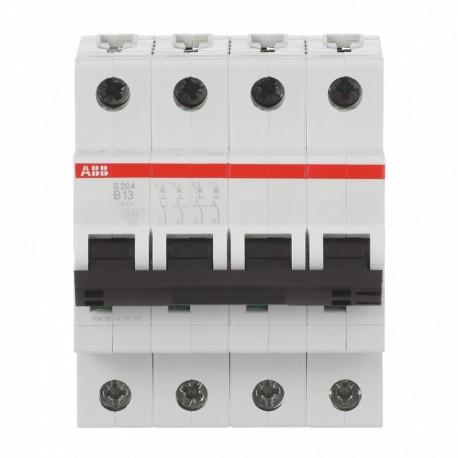

2CDS254001R0135 ABB Int. S204-B13 4p 13A B 10kA Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CDS254001R0135 ABB Int. S204-B13 4p 13A B 10kA

2CDS254001R0135

ABB

Int. S204-B13 4p 13A B 10kA

Miniature Circuit Breaker - S200 - 4P - 13 A - B - (AC) 6 kA

Mais detalhes


Disjuntores, fusíveis > Interruptor magnetotérmico

Terciária / industrial

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $116.61
Preço unitário: $116.61
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
ABB EcoSolutionsSim
EcoSolutions Profile9AKK108469A3796
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 80.7 %
ABB Site Meeting Group Waste To Landfill TargetNo non-hazardous waste is sent to a landfill
Extended Product LifetimeProduct Durability
Offered with Takeback ServicesTake Back for Recycling
End Of Life Disassembling Instructions9AKK108468A3132
Environmental Product Declaration - EPD9AKK108467A7832
Technical
Dielectric Test Voltage50 / 60 Hz - 1 min 2 kV
Rated Ultimate Short-Circuit Breaking Capacity (Icu)(230 V AC) 20 kA
(400 V AC) 10 kA
(440 V AC) 10 kA
(230 V) 20 kA
(400 V) 10 kA
Rated Service Short-Circuit Breaking Capacity (Ics)(230 V AC) 15 kA
(400 V AC) 7.5 kA
(440 V AC) 7.5 kA
Power Supply ConnectionArbitrary
Contact Position IndicationRed ON / Green OFF
Energy Limiting Class3
Electrical Endurance20000 AC cycle
Mechanical Endurance20000 cycle
Number of Protected Poles4
Número de polos4P
Binário de aperto2.8 N·m
Actuator TypeToggle
Screw Terminal TypeFailsafe Bi-directional Cylinder-lift Terminal
Actuator MarkingI / O
Actuator MaterialInsulation Group II, Black, Sealable
Recommended Screw DriverPozidriv 2
Accessories AvailableSim
Connecting CapacityBusbar 10/10 mm²
Flexible with Ferrule 0.75 ... 25 mm²
Flexible 0.75 ... 25 mm²
Rigid 0.75 ... 35 mm²
Rigid 0.75 ... 35 mm²
Stranded 0.75 ... 35 mm²
Installation Sizeacc. to DIN 43880 1
Wire Stripping Length12.5 mm
Tipo de terminalScrew Terminals
Electrical
Tripping CharacteristicB
Tensão operacional nominalacc. to IEC 60898-1 400 V AC
acc. to IEC 60947-2 440 V AC
Operational VoltageMaximum (Incl. Tolerance) 440 V AC
Minimum 12 V AC
Minimum 12 V DC
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 440 V
Rated Impulse Withstand Voltage (Uimp)4 kV
at 2000 m 5 kV
at Sea Level 6.2 kV
Tipo de tensão de entradaAC/DC
Corrente nominal (In)13 A
Rated Short-Circuit Capacity(AC) 6 kA
(DC) 6 kA
Rated Conditional Short-Circuit Current (Inc)(230 V) 20 kA
(400 V) 20 kA
Frequência (f)50 Hz
Frequência nominal (f)50 / 60 Hz
Power Loss9.2 W
at Rated Operating Conditions per Pole 2.3 W
Overvoltage CategoryIII
I²t Characteristic9AKK107992A5102
Design
Material da caixaInsulation Group II, RAL 7035
Technical UL/CSA
Maximum Operating Voltage UL/CSA110 V DC
480Y/277 V AC
Interrupting Rating acc. to UL1077(277 V AC) 6 kA
(480Y / 277 V AC) 6 kA
(240 V) 10 kA
Connecting Capacity UL/CSABusbar 18-8 AWG
Conductor 18-4 AWG
Tightening Torque UL/CSA18 in·lb
Material Compliance
Informação RoHS2CDK403001D0607
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20240228
REACH Declaration9AKK107492A1906
REACH InformationTrue - contains substances > 0.1 mass percentage
REACH Date20240821
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
SCIPe6800e55-46b1-49a3-881b-0f66d0e903ad Germany
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
REEE B2C / B2BBusiness To Business
Environmental
Temperatura do ar ambienteOperation -25 ... +55 °C
Storage -40 ... +70 °C
Reference Ambient Air Temperature30 °C
Grau de proteçãoIP20
IP40
Enclosure with Cover IP40
Pollution Degree3
Environmental Conditions28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Resistance to Vibrations20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz
Resistência ao Choque de acordo com IEC 60068-2-2725g 2 shocks 13 ms
Dimensions
Width in Number of Modular Spacings4.0
Largura Líquida do Produto70 mm
Altura Líquida do Produto88 mm
Profundidade/Comprimento Líquidos do Produto69 mm
Peso Líquido do Produto0.46 kg
Pole Net Weight0.125 kg
Built-In Depth (t2)69 mm
Diagrama de medidas2CDC022007F0010
Engineering
EPLAN Data9AAC204436_EPLAN
Ordering
Unidades de embalagem Nível 1carton 1 piece
Peso bruto da embalagem Nível 10.48 kg
E-Number (Norway)1665665
Certificates and Declarations
Declaração de conformidade -CE2CDK403001D0607
Declaration of Conformity - UKCA9AKK108467A5053
Installation
Instruções e Manuais2CDS207104P0002
Tipo de apoioDIN-Rail
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Posição de montagemany
Popular Downloads
Ficha de dados, informação técnica9AKK107991A8329
I²t Characteristic9AKK107992A5102
External Classifications and Standards
ETIM 9EC000042 - Miniature circuit breaker (MCB)
ETIM 10EC000042 - Miniature circuit breaker (MCB)
UNSPSC39121603
eClassV11.0 : 27141901
Código de Categoria Granular IDEA (IGCC)4897 >> Miniature circuit breakers
Código de classificação do objetoF
NormasIEC/EN 60898-1
IEC/EN 60947-2
UL 1077
Agência de certificaçãoEN
IEC
UL
Standardization BodyEN
IEC
UL

ETIM for 2CDS254001R0135 Disjuntores e fusíveis (EC000042)
Característica Valor
Profundidade incorporada (EF000218) 69 mm
Curva de funcionamento (EF000889) B
Número de polos (total) (EF008618) 4
Número de polos protegidos (EF005548) 4
Corrente nominal especificada (EF000227) 13 A
Tensão especificada de funcionamento (EF000228) 400 V
Tensão nominal de isolamento Ui (EF001366) 440 V
Tensão estipulada suportável ao choque (Uimp) (EF011980) 4 kV
Tipo de tensão (EF000187) AC/DC
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555) 6 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557) 20 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558) 10 kA
Frequência (intervalo) (EF000416) 50 Hz
Classe de limitação de energia (I²t) (EF002568) 3
Instalação à face (EF007517) Não
Comutação simultânea de neutro N (EF005997) Não
Categoria de sobretensão (EF002569) 3
Grau de poluição (EF002570) 3
Possibilidade de equipamento adicional (EF008148) Sim
Largura em número de módulos (EF002950) 4.0
Grau de proteção (IP) (EF005474) IP20
Temperatura ambiente durante a operação (EF007515) -25 °C
Secção da ligação de cabo flexível (EF007343) 0.75 mm²
Secção da ligação de cabo rígido (EF007337) 0.75 mm²
Antideflagrante (EF004663) Não
