ABBIndustrial2CDL240213R1012 ABB Bloco de barras PS4/12NA

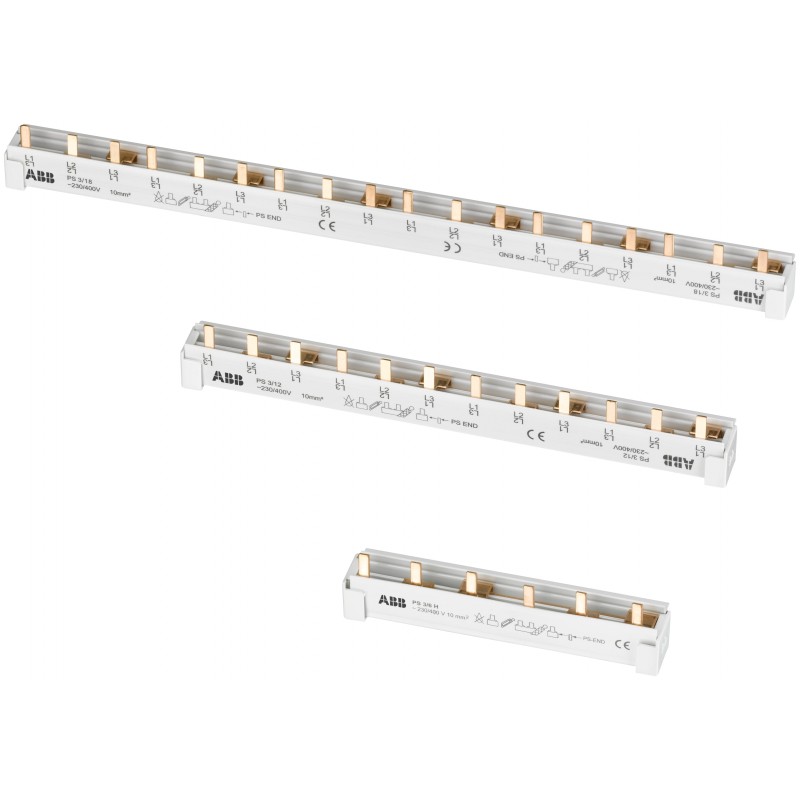

ABB 2CDL240213R1012 2CDL240213R1012 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CDL240213R1012 ABB Bloco de barras PS4/12NA

Referência: 2CDL240213R1012

Fabricante: ABB

Descrição:

Bloco de barras PS4/12NA
PS 4/12N A Busbar

Categorias:

  • Aparelhos elétricos de baixa tensão > Barra de fase
  • ABB > Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 28,86 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Technical
Sub-Functioncross wiring for neutral conductor
Adequado paraS200
F200
DDA200
Adequado para a Classe de ProdutoPS4/32-DDA204
Passo17.5
Número de polos12P
Número de fases4-phase
Number of Mountable Devices3
Number of Terminals (Nterm)12
Tipo de AcessóriosBusbar
Connection TypePin
Options ProvidedNA
Secção Transversal nominal10 mm²
Electrical
Tensão operacional nominal230 / 400 V AC
Maximum 690 V
Rated Short-time Withstand Current Low Voltage (Icw)25 kA
Rated Uninterrupted Current (Iu)63 A
Frequência nominal (f)50 / 60 Hz
DC
Overvoltage CategoryIII
Design
RAL NumberRAL 7035 - Light Grey
Colorgrey
Material Compliance
Informação RoHS9AKK108468A1264
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20230517
REACH Declaration9AKK107492A1906
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20251028
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
SCIPaf3c6049-b65e-44ae-90c0-ab4281e14730 Germany
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
REEE B2C / B2BBusiness To Business
Environmental
Pollution Degree2
Informação ambientalDIN EN 60068
Dimensions
Width in Number of Modular Spacings12.0
Largura Líquida do Produto19.3 mm
Altura Líquida do Produto30.5 mm
Profundidade/Comprimento Líquidos do Produto212 mm
Peso Líquido do Produto0.105 kg
Ordering
Unidades de embalagem Nível 1carton 30 piece
Peso bruto da embalagem Nível 13.31 kg
E-Number (Finland)3210196
E-Number (Norway)1665945
Certificates and Declarations
Declaração de conformidade -CE9AKK108469A0841
Declaration of Conformity - UKCA9AKK108469A0914
Installation
Instruções e Manuais2CSC400002D0208
Posição de montagemany
Popular Downloads
Ficha de dados, informação técnica9AKK106930A8017
External Classifications and Standards
ETIM 9EC000215 - Phase busbar
ETIM 10EC000215 - Phase busbar
UNSPSC39121117
eClassV11.0 : 27371306
Código de Categoria Granular IDEA (IGCC)4378 >> Phase busbar
Código de classificação do objetoW
NormasIEC/EN 60947-1

ETIM for 2CDL240213R1012 Componentes industriais para Baixa Tensão (EC000215)

Nome da característicaNúmero de fases (EF000351)
Valor da característica4
Nome da característicaNúmero de polos (EF001391)
Valor da característica12
Nome da característicaAdequado ao número de dispositivos (EF007241)
Valor da característica3
Nome da característicaDimensões do passo (EF007504)
Valor da característica17.5 mm
Nome da característicaCorte transversal (EF000649)
Valor da característica10 mm²
Nome da característicaComprimento (EF001438)
Valor da característica212 mm
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica12.0
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica63 A
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaPino
Nome da característicaIsolado (EF000019)
Valor da característicaSim
Nome da característicaMáx. tensão nominal de operação Ue (EF007357)
Valor da característica690 V
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica25 kA
Nome da característicaAdequado para dispositivos com barramento N (EF007218)
Valor da característicaSim
Nome da característicaAdequado para dispositivos com interruptor auxiliar (EF007217)
Valor da característicaNão
Nome da característicaCor (EF000007)
Valor da característicaCinzento
