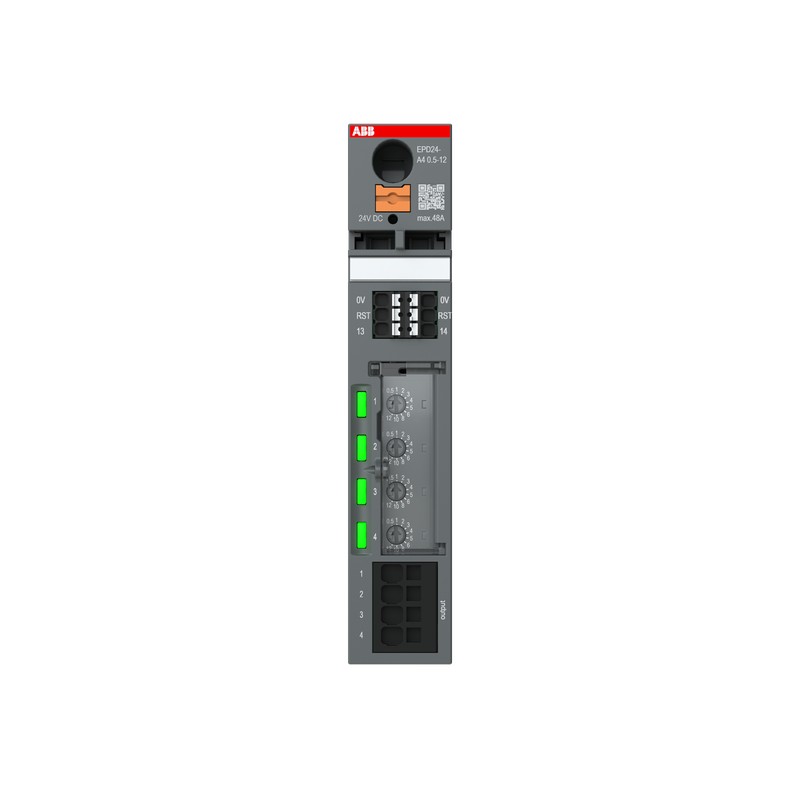

2CDE601102R0512 ABB Prot. EPD24-A4 0.5-12 Eletrônica
2CDE601102R0512
ABB
Prot. EPD24-A4 0.5-12 Eletrônica
Disp. Protec. Eletrônico. EPD24-A4 0,5-12
EPD 24VDC Anvanced 4 Channel 0.5A-12A Electronic protection device 24VDC
Disjuntores, fusíveis > Disjuntor
Outros dispositivos modulares
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Related products
▲Best sellers
▲Mais informação
▲| Technical | |
|---|---|
| Output Signal | Group signal output 13-14; Operating condition: 13; Potential-free normally open contact max. 30 V DC/200 mA, min. 10 V DC/1 mA. |
| Number of Auxiliary Contacts NO | 1 |
| Number of Channels | 4 |
| Signal Indication Fault (LED) | Red |
| Fault Reset | Manual |
| Remote | |
| Status Indicator | Sim |
| Additional Information | Backup fuse for EPD24 not required |
| Recommended Screw Driver | Screw Slot |
| Accessories Available | Sim |
| Saída | Power MOSFET Switching Output (Positive Switching) without Galvanic Isolation |
| Observações | Parallel connection of outputs not permissible |
| Electromagnetic Compatibility (EMC) | Emission - Class B |
| Immunity - Class A | |
| Wire Stripping Length | Auxiliary Circuit 8 mm |
| For N Terminals 8 mm | |
| Input Circuit 18 mm | |
| Output Circuit 10 mm | |
| Delay Time for Switching On | Cascaded After Power on with 24 VDC Channel 1 100 ms |
| Cascaded After Power on with 24 VDC Channel 2 200 ms | |
| Cascaded After Power on with 24 VDC Channel 3 300 ms | |
| Cascaded After Power on with 24 VDC Channel 4 400 ms | |
| Operating Humidity (RHamb) | 96 hrs/95% RH/40 °C |
| Operational Derating | Derating 60 °C ... 70 °C: 2.5 %/K per channel output |
| Rated Current According to Temperature | 9AKK108468A1270 |
| Undervoltage Trip Device | Hysteresis typ. 2 V |
| OFF at typ. Uin < 16 V DC | |
| ON at typ. Uin > 19 V DC | |
| Signal Indication Load Circuit > 80 % | Green / Orange |
| Electrical | |
| Tripping Characteristic | Electronic Active Current Limiting |
| Tensão nominal (Ur) | 24 V DC |
| Rated Insulation Voltage (Ui) | Output Circuit 32 V DC |
| Tensão de Saída (Uout) | typ. per 1 A: 0.014 V |
| Current Range | 0.5 A |
| 1 A | |
| 10 A | |
| 12 A | |
| 2 A | |
| 3 A | |
| 4 A | |
| 5 A | |
| 6 A | |
| 8 A | |
| Power Loss | at Rated Load 8.5 W |
| Design | |
| Material da caixa | Moulded |
| RAL Number | RAL 7012 - Basalt Grey |
| Color | dark grey |
| Technical UL/CSA | |
| Connecting Capacity Auxiliary Circuit UL/CSA | Flexible 24-16 AWG |
| Rigid 24-16 AWG | |
| Material Compliance | |
| Informação RoHS | 9AKK107492A1906 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20230404 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20251028 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| REEE B2C / B2B | Business To Consumer |
| Environmental | |
| Temperatura do ar ambiente | Operation -25 ... +70 °C |
| Storage -40 ... +70 °C | |
| Grau de proteção | IP20 |
| Protection Class | Grounded or Insulated (Class III) |
| Pollution Degree | 2 |
| Resistance to Vibrations | 20 Cycles with Load 0.8 In: 2g 10 ... 500 ... 10 Hz |
| Dimensions | |
| Largura Líquida do Produto | 25 mm |
| Altura Líquida do Produto | 130 mm |
| Profundidade/Comprimento Líquidos do Produto | 108 mm |
| Peso Líquido do Produto | 0.182 kg |
| Diagrama de medidas | 9AKK108467A0009 |
| Engineering | |
| EPLAN Data | 9AAC171943_EPLAN |
| Ordering | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Peso bruto da embalagem Nível 1 | 0.31 kg |
| Certificates and Declarations | |
| Certificado CSA | 9AKK108468A2242 |
| Certificado cULus | 9AKK108468A2242 |
| cUR Certificate | 9AKK108467A1167 |
| Declaração de conformidade -CE | 9AKK108467A7547 |
| Declaration of Conformity - UKCA | 9AKK108468A0011 |
| Installation | |
| Instruções e Manuais | 9AKK108467A7088 |
| Montagem na calha DIN | TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| Posição de montagem | vertical |
| Popular Downloads | |
| Ficha de dados, informação técnica | 9AKK108467A7088 |
| Time-Current Characteristic Curve | 9AKK108467A8029 |
| External Classifications and Standards | |
| ETIM 9 | EC003538 - Device circuit breaker |
| ETIM 10 | EC003538 - Device circuit breaker |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27141901 |
| Código de Categoria Granular IDEA (IGCC) | 4813 >> Circuit breakers |
| Código de classificação do objeto | F |
| Normas | CSA 22.2 |
| UL 2367 recognized | |
| UL 508 listed | |
| Agência de certificação | CSA |
| UL | |
| Standardization Body | UL |
| CSA | |
| Característica | Valor |
|---|---|
| Largura (EF000008) | 25 mm |
| Altura (EF000040) | 130 mm |
| Profundidade (EF000049) | 108 mm |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
