> ABB>Industrial>2CDA283799R0401 ABB Disjuntor M203-40 3p 40A
Produto anterior Próximo produto

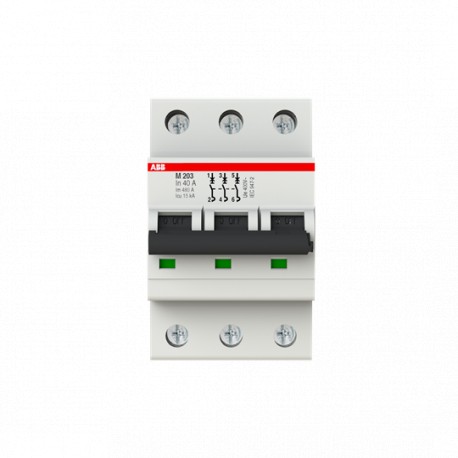

2CDA283799R0401 ABB Disjuntor M203-40 3p 40A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CDA283799R0401 ABB Disjuntor M203-40 3p 40A

2CDA283799R0401

ABB

Disjuntor M203-40 3p 40A

Disjuntor Miniatura M203-40A - 3P - 40 A

Mais detalhes


Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


  • Tipo de produto estendido:
    M203-40A
  • ID do produto:
    2CDA283799R0401
  • Ean:
    4016779615099
  • Descrição do catálogo:
    Disjuntor Miniatura M203-40A - 3P - 40 A
  • Descrição longa:
    M203- Disjuntor Miniatura 40A OM 40A, 3P

técnico

  • Padrões:
    IEC/EN 60947-2
  • Tensão operacional nominal:
    Acc. à IEC 60947-2 400 V AC
  • Tensão de isolamento nominal (Ueu):
    de acordo com o IEC/EN 60664-1 440 V
  • Tensão nominal de suporte a impulso (Uduende):
    4 kV
    a 2000 m 5 kV
    no nível do mar 6,2 kV
  • Tipo de tensão de entrada:
    corrente alternada
  • Corrente nominal (In):
    40 A
  • Capacidade nominal de curto-circuito:
    (230 V AC) 12,5 kA
  • Capacidade de quebra de curto circuito nominal definitiva (IRio):
    (400 V AC) 15 kA
  • Corrente de curto-circuito condicional nominal (INc):
    (230 V) 25 kA
  • Capacidade nominal de quebra de curto-circuito de serviço (ICs):
    (230 V AC) 12,5 kA
    (400 V CA) 7,5 kA
  • Frequência nominal (f):
    50 / 60 Hz
  • Perda de energia:
    12,6 W
    sob condições nominais de operação do polo 4,2 W
  • Conexão de alimentação:
    arbitrário
  • Indicação de posição de contato:
    Vermelho ON / Verde OFF
  • Classe de limitação de energia:
    3
  • Resistência mecânica:
    Ciclo 20000
  • Número de postes:
    3
  • Número de postes protegidos:
    3
  • Categoria de supervoltagem:
    Iii
  • apertar:
    2.8 Nom
  • Tipo de terminal de parafusos:
    Terminal de elevação de cilindro à prova de falhas bidiretivo
  • Marcação do atuador:
    E/S
  • Material atuador:
    Grupo de Isolamento II, Preto, Vendável
  • Material de habitação:
    Grupo de Isolamento I, RAL 7035
  • Opções fornecidas:
    Proteção somente magnética
  • Montagem ferroviária DIN:
    TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715
    TH35-7.5 (35 x 7,5 mm Montagem ferroviária) de acordo com a IEC 60715
  • Posição de montagem:
    qualquer
  • Controlador de parafuso recomendado:
    Pozidriv 2
  • Acessórios disponíveis:
    sim
  • Capacidade de conexão:
    Barra de ônibus 10 / 10 mm2
    Flexível com Ferrule 0,75 ... 16 mm2
    Flexível 0.75 ... 16 mm2
    Rígido 0.75 ... 25 mm2
    Encalhado 0,75 ... 25 mm2
  • Tamanho da instalação:
    Acc. para DIN 43880 1
  • Tipo de terminal:
    Terminais de parafuso

ambiental

  • Temperatura do ar ambiente:
    Operação -25 ... +55oC
    Armazenamento -40 ... +70oC
  • Grau de Proteção:
    IP20
    Habitação com cobertura IP40
  • Grau de contaminação:
    3
  • Condições ambientais:
    28 ciclos
    55oC / 90-96%
    e 25oC / 95-100%
  • Resistência à vibração de acordo com a IEC 60068-2-6:
    5g, 20 ciclos a 5 ... 150 ... 5 Hz com 0,8 Na carga
  • Resistência ao choque de acordo com a IEC 60068-2-27:
    30g 2 choques 13 ms
  • Status de Rohs:
    Seguindo a Diretiva da UE 2011/65/UE e a Emenda 2015/863 de 22 de Julho de 2019
  • Informações do RoHS:
    2CDK403009D2704
  • Declaração REACH:
    9AKK107492A1906
  • Informações ambientais:
    9AKK107680A6947
  • SCIP:
    77ed95b2-329d-4f84-b101-3ecf65d77754 Alemanha (DE)
  • Modelo de Relatório de Minerais de Conflito (CMRT):
    9AKK108468A3363

Dimensões

  • Largura no número de espaçamento modular:
    3
  • Largura líquida do produto:
    52.5milímetro
  • Altura líquida do produto:
    88milímetro
  • Profundidade do produto/comprimento da rede:
    69milímetro
  • Peso líquido do produto:
    0.42Kg
  • Peso líquido do polo:
    0,14 kg
  • Profundidade incorporada (T2):
    69 mm

ordenação

  • Quantidade mínima de pedidos:
    1 peça
  • Unidades de nível de pacote 1:
    papelão 1 peça
  • Nível de peso bruto 1 do pacote:
    0,45 kg

Certificados e declarações

  • Agência de Certificação:
    EM
    Iec
  • Declaração de Conformidade - CE:
    2CDK403009D2704

Instalação

Downloads populares

Classificações

  • ETIM 8:
    EC000042 - Disjuntor em miniatura (MCB)
  • ETIM 9:
    EC000042 - Disjuntor em miniatura (MCB)
  • Categoria WEEE:
    5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
  • WEEE B2C / B2B:
    De empresa em empresa
  • CN8:
    8536 20 10
  • UNSPSC:
    39121603
  • Classe eletrônica:
    V11.0: 27141901
  • Código de categoria granular idea (IGCC):
    4897 >>disjuntores miniatura 4897
  • Código de classificação de objetos:
    fá

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
