Ver maior

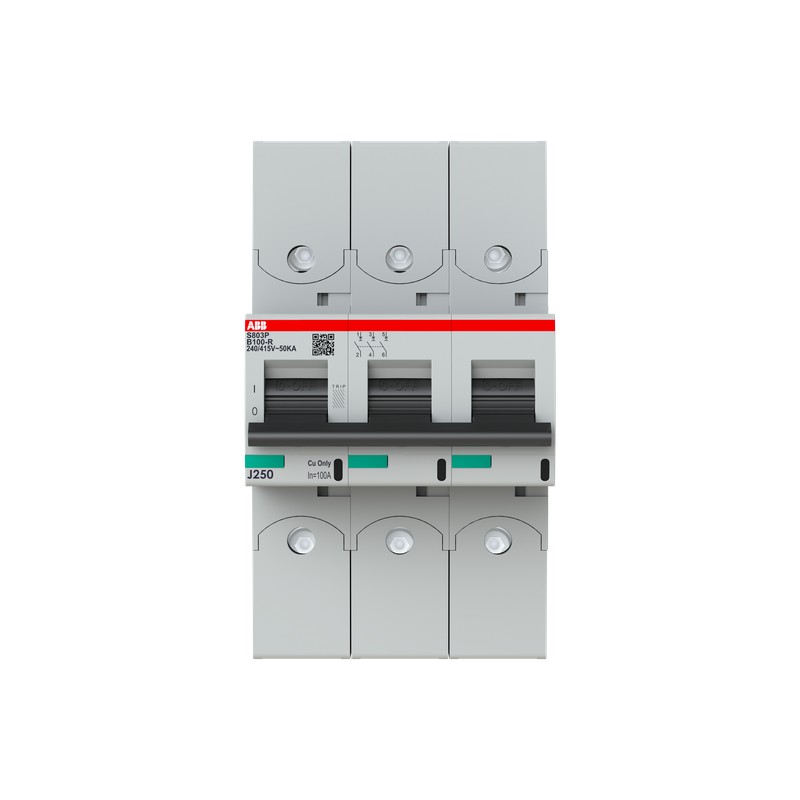

2CCG001286R0001 ABB Int. S803P-B100-R 3P 100A B 50kA
2CCG001286R0001
ABB
Int. S803P-B100-R 3P 100A B 50kA
MCB de alto desempenho S803P-B100-R
Disjuntores, fusíveis > Interruptor magnetotérmico
Industrial
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Related products
▲Best sellers
▲Mais informação
▲- Tipo de produto estendido:
- S803P-B100-R
- ID do produto:
- 2CCG001286R0001
- Ean:
- 7612271517557
- Descrição do catálogo:
- MCB de alto desempenho S803P-B100-R
- Descrição longa:
- Disjuntor de alto desempenho S803P-B100-R com terminal ring reed. Característica B. 50kA, 100A, 3P
+
–
Acessórios
| Identificador | descrição | cara | Qty | Unidade de medição |
|---|---|---|---|---|
| 2CCS800900R0011 | Contato auxiliar S800-AUX | S800-AUX | 1 | peça |
| 2CCS800900R0021 | S800-AUX / ALT Auxiliar / Contato de Sinal | S800-AUX/ALT | 1 | peça |
| 2CCS800900R0201 | Lançamento da operação de bypass S800-SOR12 | S800-SOR12 | 1 | peça |
| 2CCS800900R0191 | Lançamento da operação de bypass S800-SOR24 | S800-SOR24 | 1 | peça |
| 2CCS800900R0221 | Lançamento da operação de bypass S800-SOR130 | S800-SOR130 | 1 | peça |
| 2CCS800900R0211 | Lançamento da operação de bypass S800-SOR250 | S800-SOR250 | 1 | peça |
| 2CCS800900R0231 | Lançamento da operação de bypass S800-SOR400 | S800-SOR400 | 1 | peça |
| 2CCS800900R0241 | Liberação de subtensão S800-UVR36 | S800-UVR36 | 1 | peça |
| 2CCS800900R0251 | Liberação de subtensão S800-UVR60 | S800-UVR60 | 1 | peça |
| 2CCS800900R0261 | Liberação de subtensão S800-UVR130 | S800-UVR130 | 1 | peça |
| 2CCS800900R0271 | Liberação de subtensão S800-UVR250 | S800-UVR250 | 1 | peça |
| 2CCS800900R0181 | Terminal de gaiola S800-CT2125 | S800-CT2125 | 1 | embalar |
| 2CCS800900R0151 | Terminal da gaiola S800-CT4125 | S800-CT4125 | 1 | embalar |
| 2CCS800900R0161 | Conectando o cabo terminal do anel S800-RT2125 | S800-RT2125 | 1 | embalar |
| 2CCS800900R0131 | Conectando o cabo terminal do anel S800-RT4125 | S800-RT4125 | 1 | embalar |
| 2CCS800900R0051 | Dispositivo de bloqueio IEC S800-PLL | S800-PLL | 1 | embalar |
| 2CCS800017R0001 | Dispositivo de bloqueio UL S800U-PLL | S800U-PLL | 1 | peça |
| 2CCS800900R0031 | Peça intermediária S800-IP9 | S800-IP9 | 1 | peça |
| 2CCS800900R0501 | Unidade de comutação remota S800-RSU-H | S800-MSW-H | 1 | peça |
| 2CCS800900R0041 | Acionamento rotativo S800-RD | S800-RD | 1 | peça |
| 1SDA060150R0001 | S800-RHE-H Punho giratório antracite | S800-RHE-H | 1 | peça |
| 1SDA060151R0001 | S800-RHE-EM Cabo giratório vermelho | S800-RHE-EM | 1 | peça |
| 1SDA060179R0001 | Extensão axial S800-RHE-S | S800-RHE-S | 1 | peça |
| 1SDA060180R0001 | S800-RHE-IP54 Kit IP54 | S800-RHE-IP54 | 1 | peça |
técnico
- Padrões:
- IEC/EN 60947-2
- Característica de tropeço:
- B
- Tensão nominal (UR):
- AccToIec609472 690 V AC
AccToIec609472 375 V DC
- Tensão operacional nominal:
- de acordo com IEC 60947-2 690 V AC
de acordo com IEC 60947-2 375 V DC
- Tensão de isolamento nominal (Ueu):
- 690 V
- Tensão nominal de suporte a impulso (Uduende):
- 6 kHz
- Corrente nominal (In):
- 100 A
- Capacidade nominal de curto-circuito:
- (230 / 400 V CA) 15 kA
- Capacidade de quebra de curto circuito nominal definitiva (IRio):
- (240 / 415 V CA) 50 kA
(254 / 440 V CA) 30 kA
(289 / 500 V AC) 10 kA
(400 / 690 V CA) 4,5 kA
(375 V CC) 30 kA
- Capacidade nominal de quebra de curto-circuito de serviço (ICs):
- (240 / 415 V CA) 40 kA
- Frequência (fá):
- 50/60 Hz
- Frequência nominal (f):
- 50... 60 Hz
- Perda de energia:
- sob condições de operação nominal por polo 8 W
- Indicação de posição de contato:
- ON / OFF / VIAGEM
- Número de postes:
- 3
- Categoria de supervoltagem:
- Iii
- apertar:
- 3.5 N·m
- Tipo de versão:
- B
- Marcação do atuador:
- E/S
- Montagem ferroviária DIN:
- TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715
TH35-7.5 (35 x 7,5 mm Montagem ferroviária) de acordo com a IEC 60715
- Posição de montagem:
- qualquer
- Controlador de parafuso recomendado:
- Pozidriv 2
- Acessórios disponíveis:
- sim
- Capacidade de conexão:
- Flexível 0...50 mm²
Rígido 0...70 mm²
ambiental
- Temperatura do ar ambiente:
- Operação -25 ... +60 °C
Armazenamento -40 ... +70oC
- Referência temperatura do ar ambiente:
- 30oC
- Grau de Proteção:
- IP20
- Grau de contaminação:
- 3
- Declaração REACH:
- 9AKK108468A0699
- Modelo de Relatório de Minerais de Conflito (CMRT):
- 9AKK108468A3363
Dimensões
- Largura no número de espaçamento modular:
- 4.5
- Largura líquida do produto:
- 81.0milímetro
- Altura líquida do produto:
- 142.0milímetro
- Profundidade do produto/comprimento da rede:
- 82.5milímetro
- Peso líquido do produto:
- 0.735Kg
ordenação
- Unidades de nível de pacote 1:
- caixa 1 peça
- Nível de peso bruto 1 do pacote:
- 0,805 kg
- Número da tarifa aduaneira:
- 85362090
- País de origem:
- Suíça (CH)
Certificados e declarações
- Certificado CB:
- 9AKK108468A1243
- Certificado CEBEC:
- 9AKK108468A1244
- Declaração de Conformidade - CE:
- 9AKK108468A0836
- Declaração de Conformidade - UKCA:
- 9AKK108468A0837
Downloads populares
- Instruções e manuais:
- 9AKK108467A9512
Classificações
- ETIM 8:
- EC000042 - Disjuntor em miniatura (MCB)
- ETIM 9:
- EC000042 - Disjuntor em miniatura (MCB)
- Árvore do catálogo do EPLAN:
- Engenharia Elétrica / Dispositivos de Proteção / Geral
- Definição da função EPLAN:
- 501.3.1
- Categoria WEEE:
- 5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
- WEEE B2C / B2B:
- De empresa em empresa
- Classe eletrônica:
- V11.0: 27141901
- Código de classificação de objetos:
- fá
| Característica | Valor |
|---|---|
| Profundidade incorporada (EF000218) | 82.5 mm |
| Curva de funcionamento (EF000889) | B |
| Número de polos (total) (EF008618) | 3 |
| Número de polos protegidos (EF005548) | 3 |
| Corrente nominal especificada (EF000227) | 100 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão nominal de isolamento Ui (EF001366) | 690 V |
| Tensão estipulada suportável ao choque (Uimp) (EF011980) | 6 kV |
| Tipo de tensão (EF000187) | AC/DC |
| Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555) | 15 kA |
| Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558) | 50 kA |
| Frequência (intervalo) (EF000416) | 50 Hz |
| Classe de limitação de energia (I²t) (EF002568) | 3 |
| Instalação à face (EF007517) | Não |
| Comutação simultânea de neutro N (EF005997) | Não |
| Categoria de sobretensão (EF002569) | 3 |
| Grau de poluição (EF002570) | 3 |
| Possibilidade de equipamento adicional (EF008148) | Sim |
| Largura em número de módulos (EF002950) | 4.5 |
| Grau de proteção (IP) (EF005474) | IP20 |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
| Secção da ligação de cabo flexível (EF007343) | 1 mm² |
| Secção da ligação de cabo rígido (EF007337) | 1 mm² |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
