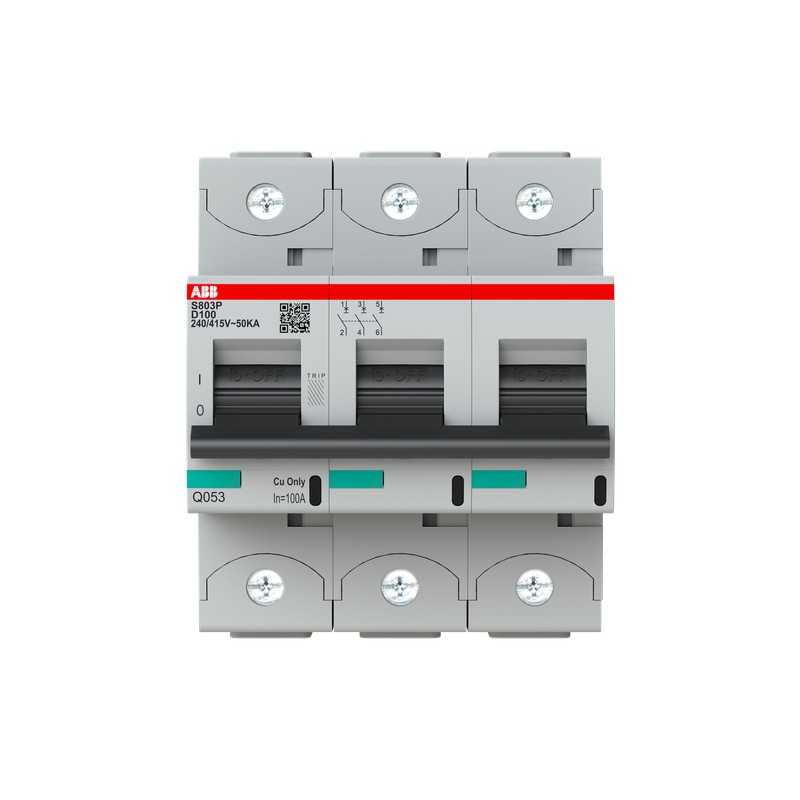

2CCG001245R0001 ABB Int. S803P-D100 3p 100A D 50kA
2CCG001245R0001
ABB
Int. S803P-D100 3p 100A D 50kA
S803P-D100 High Performance Circuit Breaker. D Characteristic. 50kA, 100A, 3P
Disjuntores, fusíveis > Interruptor magnetotérmico
Industrial
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Related products
▲Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| EcoSolutions Profile | 9AKK108471A1082 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 86.29 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| End Of Life Disassembling Instructions | 9AKK108470A2575 |
| Environmental Product Declaration - EPD | 9AKK108470A1695 |
| 9AKK108470A1696 | |
| Technical | |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (415 V AC) 50 kA |
| (440 V AC) 30 kA | |
| (500 V AC) 10 kA | |
| (690 V AC) 4.5 kA | |
| (375 V DC) 30 kA | |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (240 / 415 V AC) 40 kA |
| Contact Position Indication | ON / OFF / TRIP |
| Energy Limiting Class | 3 |
| Number of Protected Poles | 3 |
| Número de polos | 3P |
| Binário de aperto | 3.5 N·m |
| Tipo de lançamento | D |
| Actuator Marking | I / O |
| Recommended Screw Driver | Pozidriv 2 |
| Accessories Available | Sim |
| Connecting Capacity | Flexible 1...50 mm² |
| Rigid 1...70 mm² | |
| Wire Stripping Length | 19 mm |
| Electrical | |
| Tripping Characteristic | D |
| Tensão operacional nominal | acc. to IEC 60898-1 400 V AC |
| acc. to IEC 60947-2 690 V AC | |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 690 V |
| Rated Impulse Withstand Voltage (Uimp) | 6 kV |
| Tipo de tensão de entrada | AC/DC |
| Corrente nominal (In) | 100 A |
| Rated Short-Circuit Capacity | (400 V AC) 15 kA |
| Frequência (f) | 50/60 Hz |
| Frequência nominal (f) | 50/60 Hz |
| Power Loss | Total 24 W |
| at Rated Operating Conditions per Pole 8 W | |
| Overvoltage Category | III |
| Material Compliance | |
| Informação RoHS | 9AKK108468A0836 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20230505 |
| REACH Declaration | 9AKK108470A9089 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20250313 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| REEE B2C / B2B | Business To Business |
| Environmental | |
| Temperatura do ar ambiente | Operation -40 ... 70 °C |
| Storage -40 ... 70 °C | |
| Reference Ambient Air Temperature | 30 °C |
| Grau de proteção | IP20 |
| Pollution Degree | 3 |
| Dimensions | |
| Width in Number of Modular Spacings | 4.5 |
| Largura Líquida do Produto | 81.0 mm |
| Altura Líquida do Produto | 95.0 mm |
| Profundidade/Comprimento Líquidos do Produto | 82.5 mm |
| Peso Líquido do Produto | 740 g |
| Built-In Depth (t2) | 82.5 mm |
| Engineering | |
| EPLAN Data | 9AAF605105_EPLAN |
| Ordering | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Peso bruto da embalagem Nível 1 | 775 g |
| E-Number (Finland) | 3217583 |
| E-Number (Norway) | 1629249 |
| E-Number (Sweden) | 2101457 |
| Certificates and Declarations | |
| CB Certificate | 9AKK108468A1243 |
| CCC Certificate | 9AKK108468A8539 |
| CEBEC Certificate | 9AKK108468A1244 |
| Declaração de conformidade -CE | 9AKK108468A0836 |
| Declaration of Conformity - UKCA | 9AKK108468A0837 |
| DNV GL Certificate | 2CCC413018D0201 |
| ESTI Certificate | 9AKK108468A2302 |
| KC Certificate | 9AKK108468A8755 |
| Certificado LR | 9AKK108468A8541 |
| Certificado RINA | 9AKK108469A1379 |
| Certificado UL | 9AKK108469A1794 |
| VDE Certificate | 9AKK108468A6941 |
| Installation | |
| Instruções e Manuais | 2CCC413016M0008 |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Posição de montagem | Any |
| Popular Downloads | |
| Ficha de dados, informação técnica | 9AKK108468A9560 |
| 9AKK108468A9561 | |
| 9AKK108468A9562 | |
| External Classifications and Standards | |
| ETIM 9 | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 10 | EC000042 - Miniature circuit breaker (MCB) |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| Código de Categoria Granular IDEA (IGCC) | 4899 >> Miniature circuit breaker (MCB) screw-in model |
| Código de classificação do objeto | F |
| Normas | IEC/EN 60947-2 |
| UL 1077 | |
| Característica | Valor |
|---|---|
| Profundidade incorporada (EF000218) | 82.5 mm |
| Curva de funcionamento (EF000889) | D |
| Número de polos (total) (EF008618) | 3 |
| Número de polos protegidos (EF005548) | 3 |
| Corrente nominal especificada (EF000227) | 100 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão nominal de isolamento Ui (EF001366) | 690 V |
| Tensão estipulada suportável ao choque (Uimp) (EF011980) | 6 kV |
| Tipo de tensão (EF000187) | AC/DC |
| Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555) | 15 kA |
| Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558) | 50 kA |
| Frequência (intervalo) (EF000416) | 50 Hz |
| Classe de limitação de energia (I²t) (EF002568) | 3 |
| Instalação à face (EF007517) | Não |
| Comutação simultânea de neutro N (EF005997) | Não |
| Categoria de sobretensão (EF002569) | 3 |
| Grau de poluição (EF002570) | 3 |
| Possibilidade de equipamento adicional (EF008148) | Sim |
| Largura em número de módulos (EF002950) | 4.5 |
| Grau de proteção (IP) (EF005474) | IP20 |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
| Secção da ligação de cabo flexível (EF007343) | 1 mm² |
| Secção da ligação de cabo rígido (EF007337) | 1 mm² |
