ABBIndustrial2CCF019049R0001 ABB Limitador S803HV-SCL100-SR

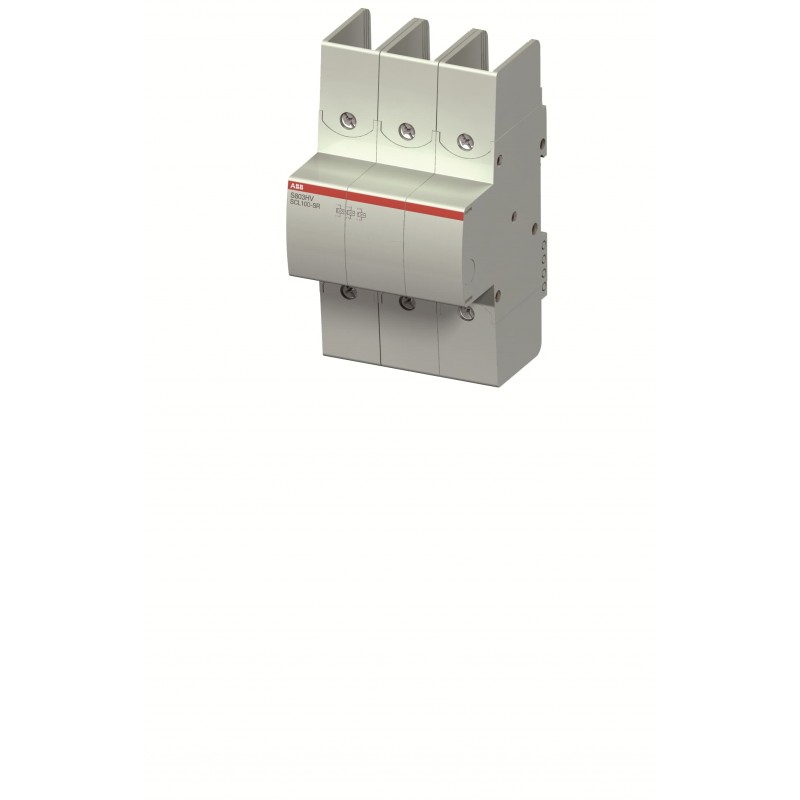

ABB 2CCF019049R0001 2CCF019049R0001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CCF019049R0001 ABB Limitador S803HV-SCL100-SR

Referência: 2CCF019049R0001

Fabricante: ABB

Descrição:

Limitador S803HV-SCL100-SR
S803HV-SCL100-SR

Categorias:

  • Aparelhos elétricos de baixa tensão > Limitador de corrente
  • ABB > Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 787,14 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Technical
Adequado paraS800HV
Corrente operacional nominal (Ie)100 A
Rated Service Short-Circuit Breaking Capacity (Ics)(580 / 1000 V AC) 10 kA
Saída de potência aparenteSecondary 100000 V·A
Número de polos3P
Binário de aperto3.5 N·m
Recommended Screw DriverPozidriv 2
Connecting CapacityFlexible 1 ... 50 mm²
Stranded 1 ... 70 mm²
Tipo de terminalScrew Terminals
Electrical
Tensão operacional nominal580/1000 V AC
Rated Insulation Voltage (Ui)1000 V AC
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Conditional Short-Circuit Current (Inc)15 kA
Rated Uninterrupted Current (Iu)100 A
Frequência nominal (f)50...60 Hz
Power LossTotal 23.4 W
at Rated Operating Conditions per Pole 7.8 W
Design
Material da caixaInsulation group I, RAL 7035
Material Compliance
Informação RoHS9AKK107680A3903
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20190320
REACH Declaration9AKK108470A9089
REACH InformationTrue - contains substances > 0.1 mass percentage
REACH Date20250313
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
REEE B2C / B2BBusiness To Business
Environmental
Temperatura do ar ambienteOperation -25 ... +60 °C
Storage -40 ... +70 °C
Grau de proteçãoacc. to IEC 60529 IP20
Informação ambiental2CCY413207D0203
Dimensions
Largura Líquida do Produto81 mm
Altura Líquida do Produto142 mm
Profundidade/Comprimento Líquidos do Produto82.5 mm
Peso Líquido do Produto770 g
Ordering
Unidades de embalagem Nível 1box 1 piece
Peso bruto da embalagem Nível 1810 g
Certificates and Declarations
Declaração de conformidade -CE2CCC413015D0601
Installation
Instruções e Manuais9AKK106930A3418
Tipo de apoioDIN-Rail
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Posição de montagemAny
Popular Downloads
Ficha de dados, informação técnica2CCC413003C0208
External Classifications and Standards
ETIM 9EC000239 - Current limiter
ETIM 10EC000239 - Current limiter
eClassV11.0 : 27370416
Código de classificação do objetoF
NormasIEC/EN 60947-2

ETIM for 2CCF019049R0001 Componentes industriais para Baixa Tensão (EC000239)

Nome da característicaMétodo de montagem (EF000003)
Valor da característicaCalha DIN
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica15 kA
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica100 A
Nome da característicaLimitador de corrente de curto-circuito (EF007333)
Valor da característicaSim
