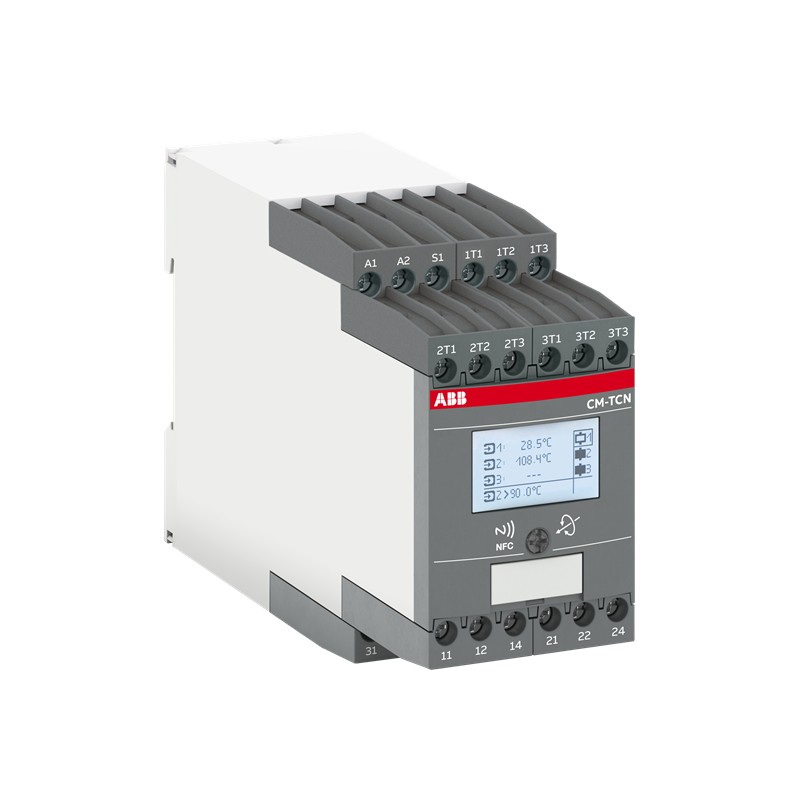

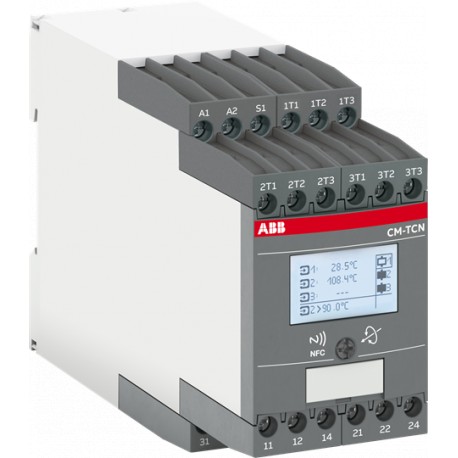

1SVR750740R0110 ABB SENSOR DE RELÉ DE TEMPERATURA 3, -200ºC-850ºC
1SVR750740R0110
ABB
SENSOR DE RELÉ DE TEMPERATURA 3, -200ºC-850ºC
SENSORES RELE DE TEMP 3, -200oC-850oC
CM-TCN.011S Temp. monitoring relays LCD+NFC, -200..+850°C, 24-240VAC/DC
Relés > Dispositivo de controle de temperatura
Relés eletrônicos
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| EAN | 4013614552519 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85364900 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2CDC112286C0201 |
| Instruções e Manuais | 1SVC750040M0000 |
| 2CDC112285M0201 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC159147_EPLAN |
| Dimensions | |
| Largura Líquida do Produto | 45 mm |
| Altura Líquida do Produto | 85.6 mm |
| Profundidade/Comprimento Líquidos do Produto | 103.7 mm |
| Peso Líquido do Produto | 0.265 kg |
| Technical | |
| Function | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Intervalo de medição | -200 ... 850 °C |
| Sensor Type | PT100 |
| PTC | |
| Bimetal Switch | |
| NTC | |
| PT1000 | |
| Rated Control Supply Voltage (Us) | 24 ... 240 V AC/DC |
| Frequência nominal (f) | Supply Circuit 50 Hz |
| Supply Circuit 60 Hz | |
| Supply Circuit DC Hz | |
| Saída | 3 x 1 c/o contacts, configurable |
| Tipo de terminal | Screw Terminals |
| Rated Operational Current AC-12 (Ie) | (230 V) 4 A |
| Rated Operational Current AC-15 (Ie) | (230 V) 3 A |
| Rated Operational Current DC-12 (Ie) | (24 V) 4 A |
| Rated Operational Current DC-13 (Ie) | (24 V) 2 A |
| Minimum Switching Capacity | 12 V |
| 100 mA | |
| Rated Impulse Withstand Voltage (Uimp) | Measuring Circuit / Output Circuit 6 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 6 kV | |
| Supply Circuit / Output Circuit 6 kV | |
| Rated Insulation Voltage (Ui) | Measuring Circuit / Output Circuit 600 V |
| Output Circuit 1 / Output Circuit 2 300 V | |
| Supply Circuit / Measuring Circuit 600 V | |
| Supply Circuit / Output Circuit 600 V | |
| Grau de proteção | Housing IP50 |
| Terminals IP20 | |
| Overvoltage Category | III |
| Pollution Degree | 2 |
| Dispositivos com proteção de curto-circuito | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Electrical Durability | AC-12 100000 cycle |
| Mechanical Durability | Nr. Operations 30000000 cycle |
| Connecting Capacity | Flexible with Ferrule 1x 0.5 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.5 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1x 0.5 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 2.5 mm² | |
| Binário de aperto | 0.6 ... 0.8 N·m |
| Wire Stripping Length | 8 mm |
| Recommended Screw Driver | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posição de montagem | 1 ... 6 |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | Output Circuit 300 V AC |
| Contact Rating UL/CSA | B300 |
| Connecting Capacity UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-14 AWG | |
| Tightening Torque UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Environmental | |
| Temperatura do ar ambiente | Operation -25 ... +60 °C |
| Storage -40 ... +85 °C | |
| Altitude de operação máxima permissível | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informação RoHS | 1SVD981001-4401 |
| SCIP | 9494b35d-fd64-486d-9382-8c6833858181 Germany |
| SCIP simplificado | f04f54e5-603b-4d97-be35-6c7ea2a58780 Germany |
| 325f9a0a-5047-43a5-93e2-cb28c47c4f58 Poland | |
| 209af901-abf0-4620-bf80-e1b52d96a899 Netherlands | |
| c61fdec8-b067-41ca-904b-651d6b1a883d Estonia | |
| 479b5846-f7dd-4518-bc14-6ed46a37f3a4 Greece | |
| 7a23c79b-4274-4f33-b1a9-b34bb8d270e0 Portugal | |
| 4239644a-72ad-4d95-a591-ae7811e096a0 Sweden | |
| 2a4a67e6-4002-4800-8ab6-af093f60d7bb Poland | |
| 42b956b0-66c4-4b91-9999-90fe5a8f5be6 Norway | |
| af54c2c3-3c03-46e2-b7d6-7a8431a141e5 Finland | |
| 2ec22e04-edba-4435-b36b-f4a3e3565b33 Belgium | |
| 3c676d70-e541-4d7c-8482-bd695977c8ce Italy | |
| 87ee0e23-af7b-4a14-b89d-b3ebf399d837 Germany | |
| 7eee33af-2f09-49be-b234-8708f7faf592 Denmark | |
| 308bc051-1c6e-4882-8cbb-16d2aae58a33 Germany | |
| b977e703-6732-4130-9399-8a347ea57a02 Croatia | |
| 8dadeab8-c361-4395-a13d-8ae01a355097 Czech Republic | |
| 981d9dce-0472-4f6a-bb2e-52b8b811eccf Hungary | |
| 22ab003b-c8d6-4a09-bd5a-9a632dc4f13d Bulgaria | |
| 4edb9d7a-1a1a-40a7-a8f1-6f2439e19cba Spain | |
| e4f9aaf5-f7c2-4b83-b311-e6e6c8b8a3ca Poland | |
| 324757bd-0410-4cf0-aee4-3d26ed8a2750 France | |
| 85a48b24-9915-4def-94cf-067315547dc1 Sweden | |
| 1bb58d38-3612-44d9-8b09-4709662b3fab Germany | |
| ee706f09-1aeb-4424-84a7-c44b34470b7b France | |
| 69cb3107-9814-4376-8bb7-36218c4ea70c Hungary | |
| e4bbf51f-2b5a-492b-84d6-e6ca843b61f2 Belgium | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sim |
| Environmental Product Declaration - EPD | 1SAC200438H0001 |
| Certificates and Declarations | |
| CQC Certificate | CQC2018010303056014 |
| Certificado CSA | UL-CA-L140448-41-22600202-2 |
| Declaration of Conformity - CCC | 2020980303000208 |
| Declaração de conformidade -CE | 1SVD981067-00 |
| Declaration of Conformity - UKCA | 1SVD981067-10 |
| Certificado UL | UL-US-L140448-11-22600202-2 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 97 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 52.5 mm |
| Altura da embalagem Nível 1 | 109 mm |
| Peso bruto da embalagem Nível 1 | 0.293 kg |
| Nível de Embalagem 1 EAN | 4013614552519 |
| External Classifications and Standards | |
| Código de classificação do objeto | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| eClass | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712910 |
| E-Number (Norway) | 4187796 |
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Com braçadeiras destacáveis (EF003340) | Não |
| Número de circuitos de medição (EF003425) | 1 |
| Possível registo de erro (EF003423) | Não |
| Possível reinicialização externa (EF003426) | Não |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 2 |
| Faixa de medição de temperatura (EF009788) | -200 °C |
| Largura (EF000008) | 45 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidade (EF000049) | 103.7 mm |
