As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

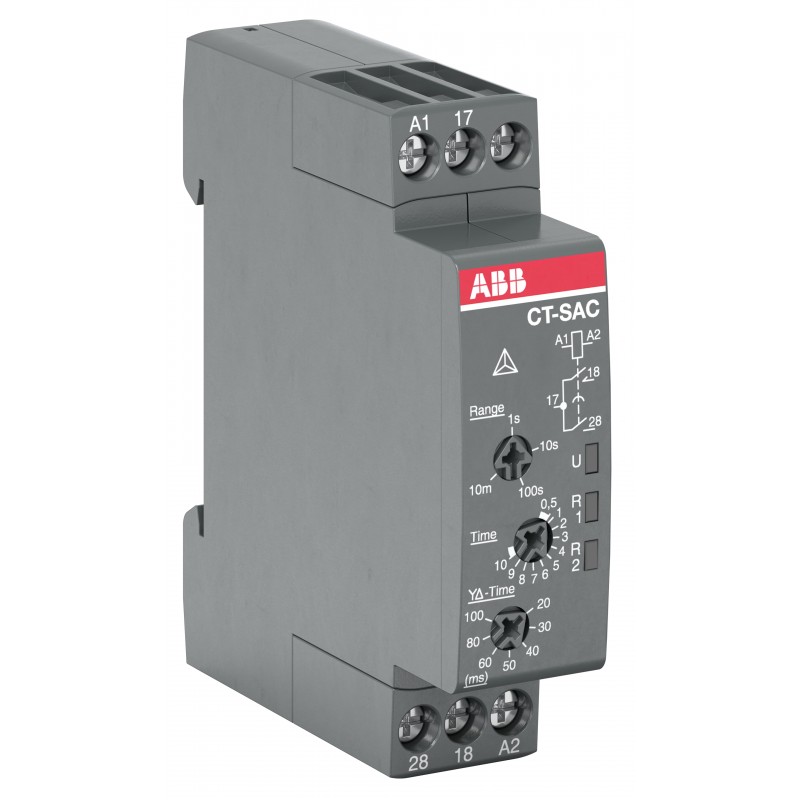

1SVR508210R0100 ABB CT-SAC.22
Referência: 1SVR508210R0100
Fabricante: ABB
Descrição:
CT-SAC.22
CT-SAC.22 Time relay, Star-delta 2n/o, 24-48VDC/24-240VAC
Categorias:
- Relés > Relé temporizador
- ABB > Relés eletrônicos
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
- Mais informação
- ETIM
- Avaliações
MAIS INFORMAÇÃO
| Ordering | |
|---|---|
| EAN | 4013614534249 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85364900 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2CDC110004C0210_01 |
| Instruções e Manuais | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC405924_EPLAN |
| Dimensions | |
| Largura Líquida do Produto | 17.5 mm |
| Altura Líquida do Produto | 70 mm |
| Profundidade/Comprimento Líquidos do Produto | 63 mm |
| Peso Líquido do Produto | 0.066 kg |
| Technical | |
| Timer Relay Type | Star-Delta |
| Time Range | 0.05 s ... 10 minute [unit of time] |
| Rated Control Supply Voltage (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensão operacional nominal | Auxiliary Circuit 250 V |
| Frequência nominal (f) | 50 / 60 Hz |
| DC | |
| Saída | 2 N/O Contacts |
| Tipo de terminal | Screw Terminals |
| Rated Operational Current AC-12 (Ie) | (230 V) 4 A |
| Rated Operational Current AC-15 (Ie) | (230 V) 3 A |
| Rated Operational Current DC-12 (Ie) | (24 V) 4 A |
| Rated Operational Current DC-13 (Ie) | (24 V) 2 A |
| Minimum Switching Capacity | 12 V |
| 100 mA | |
| Rated Impulse Withstand Voltage (Uimp) | Input Circuit 4 kV |
| Rated Insulation Voltage (Ui) | Input Circuit / Output Circuit 300 V |
| Output Circuit 1 / Output Circuit 2 300 V | |
| Grau de proteção | Housing IP50 |
| Terminals IP20 | |
| Overvoltage Category | III |
| Pollution Degree | 3 |
| Dispositivos com proteção de curto-circuito | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Connecting Capacity | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Binário de aperto | 0.5 ... 0.8 N·m |
| Wire Stripping Length | 7 mm |
| Recommended Screw Driver | 0.8 x 4 |
| Pozidriv 1 | |
| Posição de montagem | 1 ... 6 |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | Output Circuit 300 V AC |
| Contact Rating UL/CSA | B300 |
| Connecting Capacity UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-16 AWG | |
| Tightening Torque UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Flammability According to UL94 | V-2 |
| Environmental | |
| Temperatura do ar ambiente | Operation -20 ... +60 °C |
| Storage -40 ... +85 °C | |
| Altitude de operação máxima permissível | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informação RoHS | 1SVD981001-4401 |
| SCIP | d0d015cc-7802-432d-8077-652cb20bc0dc Germany |
| SCIP simplificado | dc35be31-8e8f-4fbe-801f-08a4d06ae5cc Germany |
| 7c066da9-198c-49eb-a773-08a808dde2af France | |
| 2ac647de-b7f9-4cf8-b7dc-e8853ca99024 Norway | |
| c3466c49-7120-441e-bb57-144dd5f60bac Poland | |
| 2eca96df-dc93-405b-b038-e5c56cb93ce4 Greece | |
| 760c2dda-01e1-419d-90c8-4b4ae65fa0e2 Finland | |
| 3f351abf-936e-4893-a541-548ead28233b Belgium | |
| 5090011c-617a-400d-a047-4ef25774d657 Italy | |
| 778a85e5-67eb-41ac-9ad8-a27616140262 Portugal | |
| 7993433b-acbf-462e-b5e4-3fad2a3a7d5a Bulgaria | |
| f7dc3fbd-0907-4faa-a1b0-75b9f51a587f Sweden | |
| 584f41b1-bb64-45e0-a894-c7763c185595 Poland | |
| b5f57067-783e-4e05-bc22-f90dbc554e82 Germany | |
| 6fe04ec4-bccd-4b7b-bedf-753068f7a4ad Denmark | |
| a4c3e629-7972-4ce4-8189-8330c91f86b0 Germany | |
| 947cc92d-e387-4509-8ba6-f27bf7059b8f Croatia | |
| 04c65a8f-65a0-44f0-b979-8c995e65d308 Czech Republic | |
| 2c1da5a6-75e0-451f-95c1-107daec836d2 Germany | |
| 8ad2ad1e-8cc1-4ede-9220-969f62d852a5 Sweden | |
| 7350764d-2351-4500-a6e0-f6c2b70bf52c France | |
| f7ab97ac-9ee1-4c9a-b74a-db9028ee1fbb Hungary | |
| 86e8088b-cf6e-4291-a48e-ee29301adf7f Poland | |
| bd333ed3-5197-402e-9213-a0164163c8d7 Hungary | |
| 44036e4b-726c-4b67-b832-810fa5e85682 Netherlands | |
| ad388480-6f48-44ce-bbd2-877c5819eb4a Estonia | |
| 2ce8cea1-c0e4-40d6-a3c8-bb5dee37c434 Belgium | |
| eda41535-7080-4022-a452-efb9db927b27 Spain | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificates and Declarations | |
| CCC Certificate | CCC_2019010303150608 |
| CQC Certificate | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaration of Conformity - CCC | 2020980303000209 |
| Declaração de conformidade -CE | 1SVD981068 |
| Declaration of Conformity - UKCA | 1SVD981068-10 |
| DNV GL Certificate | DNV_GL_TAA00002TS |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 89 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 20 mm |
| Altura da embalagem Nível 1 | 65 mm |
| Peso bruto da embalagem Nível 1 | 0.079 kg |
| Nível de Embalagem 1 EAN | 4013614534249 |
| Nível de Embalagem 2 EAN | 4013614580406 |
| External Classifications and Standards | |
| Código de classificação do objeto | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| E-Number (Finland) | 2712834 |
| E-Number (Norway) | 4189327 |
| E-Number (Sweden) | 4030225 |
ETIM for 1SVR508210R0100 Relés (EC001439)
Nome da característica
Valor da característica
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaLigação com parafuso
Nome da característicaFunção de atraso na energização (EF003374)
Valor da característicaNão
Nome da característicaFunção de atraso na desenergização (EF003401)
Valor da característicaNão
Nome da característicaFunção de contato flutuante na energização (EF003378)
Valor da característicaNão
Nome da característicaFunção de contato flutuante na desenergização (EF003402)
Valor da característicaNão
Nome da característicaFunção estrela-triângulo (EF003380)
Valor da característicaSim
Nome da característicaFunção de modelação de pulso (EF003403)
Valor da característicaNão
Nome da característicaFunção piscar, iniciar com pausa, tempo fixo (EF003363)
Valor da característicaNão
Nome da característicaFunção piscar, iniciar com pulso, tempo fixo (EF003364)
Valor da característicaNão
Nome da característicaFunção de relógio, iniciar com pausa, variável (EF003365)
Valor da característicaNão
Nome da característicaFunção de relógio, começar com pulso, variável (EF003366)
Valor da característicaNão
Nome da característicaPossibilidade de operação remota (EF003361)
Valor da característicaNão
Nome da característicaAdequado para controlo remoto (EF003362)
Valor da característicaNão
Nome da característicaConectável no bloco de contato auxiliar (EF006952)
Valor da característicaNão
Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)
Valor da característica24 V
Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)
Valor da característica24 V
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica24 V
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaAC/DC
Nome da característicaCorrente nominal (EF000001)
Valor da característica4 A
Nome da característicaIntervalo de tempo (EF003384)
Valor da característica0.05 s
Nome da característicaNúmero de saídas, sem atraso, contato normalmente fechado (EF006835)
Valor da característica0
Nome da característicaNúmero de saídas, sem atraso, contato normalmente aberto (EF006836)
Valor da característica2
Nome da característicaNúmero de saídas, sem atraso, contato de comutação (EF006837)
Valor da característica0
Nome da característicaNúmero de saídas, com atraso, contato normalmente fechado (EF006838)
Valor da característica0
Nome da característicaNúmero de saídas, com atraso, contato normalmente aberto (EF006839)
Valor da característica2
Nome da característicaNúmero de saídas, atraso, contato de comutação (EF006840)
Valor da característica0
Nome da característicaSaídas reversíveis com atraso/sem atraso (EF006988)
Valor da característicaNão
Nome da característicaCom saída semicondutora (EF003373)
Valor da característicaNão
Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)
Valor da característicaSim
Nome da característicaLargura (EF000008)
Valor da característica17.5 mm
Nome da característicaAltura (EF000040)
Valor da característica70 mm
Nome da característicaProfundidade (EF000049)
Valor da característica63 mm
