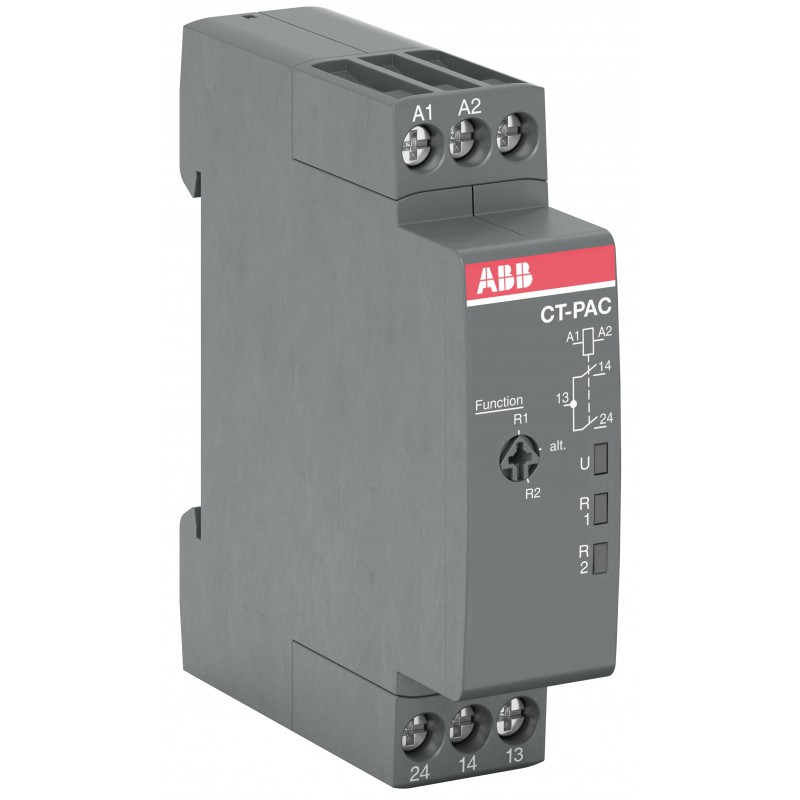

1SVR508180R0100 ABB Temp. Alter. bombas 24-48VDC/24-240VAC
1SVR508180R0100
ABB
Temp. Alter. bombas 24-48VDC/24-240VAC
CT-PAC.22 Time relay, Alternating 2 n/o, 24-48VDC/24-240VAC
Relés > Relé temporizador
Relés eletrônicos
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| EAN | 4013614555664 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85364900 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2CDC110004C0210_01 |
| Instruções e Manuais | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC405924_EPLAN |
| Dimensions | |
| Largura Líquida do Produto | 17.5 mm |
| Altura Líquida do Produto | 70 mm |
| Profundidade/Comprimento Líquidos do Produto | 63 mm |
| Peso Líquido do Produto | 0.059 kg |
| Technical | |
| Timer Relay Type | Alternating without Time Delay |
| Rated Control Supply Voltage (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensão operacional nominal | Auxiliary Circuit 250 V |
| Frequência nominal (f) | 50 / 60 Hz |
| DC | |
| Saída | 2 N/O Contacts |
| Tipo de terminal | Screw Terminals |
| Rated Operational Current AC-12 (Ie) | (230 V) 4 A |
| Rated Operational Current AC-15 (Ie) | (230 V) 3 A |
| Rated Operational Current DC-12 (Ie) | (24 V) 4 A |
| Rated Operational Current DC-13 (Ie) | (24 V) 2 A |
| Minimum Switching Capacity | 12 V |
| 100 mA | |
| Rated Impulse Withstand Voltage (Uimp) | Input Circuit 4 kV |
| Rated Insulation Voltage (Ui) | Input Circuit / Output Circuit 300 V |
| Output Circuit 1 / Output Circuit 2 300 V | |
| Grau de proteção | Housing IP50 |
| Terminals IP20 | |
| Overvoltage Category | III |
| Pollution Degree | 3 |
| Dispositivos com proteção de curto-circuito | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Connecting Capacity | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Binário de aperto | 0.5 ... 0.8 N·m |
| Wire Stripping Length | 7 mm |
| Recommended Screw Driver | 0.8 x 4 |
| Pozidriv 1 | |
| Posição de montagem | 1 ... 6 |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Normas | IEC/EN 60947-5-1 |
| CAN/CSA C22.2 No.14 | |
| UL 508 | |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | Output Circuit 300 V AC |
| Contact Rating UL/CSA | B300 |
| Connecting Capacity UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-16 AWG | |
| Tightening Torque UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Flammability According to UL94 | V-2 |
| Environmental | |
| Temperatura do ar ambiente | Operation -20 ... +60 °C |
| Storage -40 ... +85 °C | |
| Altitude de operação máxima permissível | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informação RoHS | 1SVD981001-4401 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificates and Declarations | |
| CQC Certificate | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaration of Conformity - CCC | 2020980303000209 |
| Declaração de conformidade -CE | 1SVD981076-00 |
| Declaration of Conformity - UKCA | 1SVD981076-10 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 89 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 20 mm |
| Altura da embalagem Nível 1 | 65 mm |
| Peso bruto da embalagem Nível 1 | 0.071 kg |
| Nível de Embalagem 1 EAN | 4013614555664 |
| Nível de Embalagem 2 EAN | 4013614580475 |
| External Classifications and Standards | |
| Código de classificação do objeto | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39121519 |
| E-Number (Norway) | 4189329 |
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Função de atraso na energização (EF003374) | Não |
| Função de atraso na desenergização (EF003401) | Não |
| Função de contato flutuante na energização (EF003378) | Não |
| Função de contato flutuante na desenergização (EF003402) | Não |
| Função estrela-triângulo (EF003380) | Não |
| Função de modelação de pulso (EF003403) | Não |
| Função piscar, iniciar com pausa, tempo fixo (EF003363) | Não |
| Função piscar, iniciar com pulso, tempo fixo (EF003364) | Não |
| Função de relógio, iniciar com pausa, variável (EF003365) | Não |
| Função de relógio, começar com pulso, variável (EF003366) | Não |
| Possibilidade de operação remota (EF003361) | Não |
| Adequado para controlo remoto (EF003362) | Não |
| Conectável no bloco de contato auxiliar (EF006952) | Não |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 24 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 24 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 24 V |
| Tipo de tensão para atuação (EF008242) | AC/DC |
| Corrente nominal (EF000001) | 4 A |
| Número de saídas, sem atraso, contato normalmente fechado (EF006835) | 0 |
| Número de saídas, sem atraso, contato normalmente aberto (EF006836) | 2 |
| Número de saídas, sem atraso, contato de comutação (EF006837) | 0 |
| Número de saídas, com atraso, contato normalmente fechado (EF006838) | 0 |
| Número de saídas, com atraso, contato normalmente aberto (EF006839) | 2 |
| Número de saídas, atraso, contato de comutação (EF006840) | 0 |
| Saídas reversíveis com atraso/sem atraso (EF006988) | Não |
| Com saída semicondutora (EF003373) | Não |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Sim |
| Largura (EF000008) | 17.5 mm |
| Altura (EF000040) | 70 mm |
| Profundidade (EF000049) | 63 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
