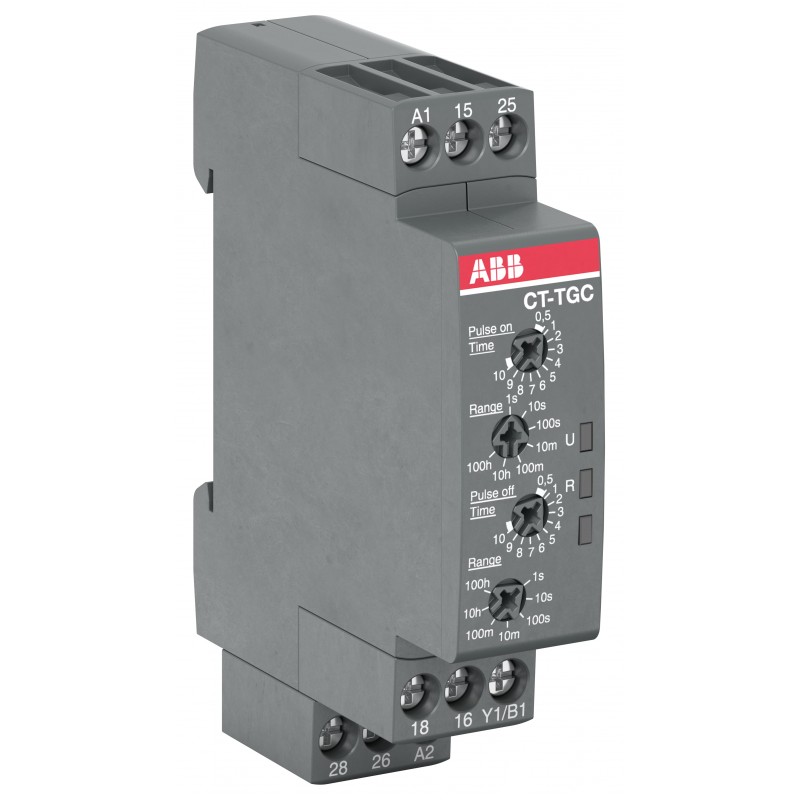

1SVR508160R0100 ABB CT-TGC.22
Referência: 1SVR508160R0100
Fabricante: ABB
Descrição:
CT-TGC.22
CT-TGC.22 Time relay, Pulse generator 2c/o, 24-48VDC/24-240VAC
Categorias:
- Relés > Relé temporizador
- ABB > Relés eletrônicos
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
- Mais informação
- ETIM
- Avaliações
MAIS INFORMAÇÃO
| Ordering | |
|---|---|
| EAN | 4013614534256 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85364900 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2CDC110004C0210_01 |
| Instruções e Manuais | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC405924_EPLAN |
| Dimensions | |
| Largura Líquida do Produto | 17.5 mm |
| Altura Líquida do Produto | 80 mm |
| Profundidade/Comprimento Líquidos do Produto | 63 mm |
| Peso Líquido do Produto | 0.066 kg |
| Technical | |
| Timer Relay Type | Pulse Generator |
| Time Range | 0.05 s ... 100 h |
| Rated Control Supply Voltage (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensão operacional nominal | Auxiliary Circuit 250 V |
| Frequência nominal (f) | 50 / 60 Hz |
| DC | |
| Saída | 2 C/O Contacts |
| Tipo de terminal | Screw Terminals |
| Rated Operational Current AC-12 (Ie) | (230 V) 4 A |
| Rated Operational Current AC-15 (Ie) | (230 V) 3 A |
| Rated Operational Current DC-12 (Ie) | (24 V) 4 A |
| Rated Operational Current DC-13 (Ie) | (24 V) 2 A |
| Minimum Switching Capacity | 12 V |
| 100 mA | |
| Rated Impulse Withstand Voltage (Uimp) | Input Circuit 4 kV |
| Rated Insulation Voltage (Ui) | Input Circuit / Output Circuit 300 V |
| Output Circuit 1 / Output Circuit 2 300 V | |
| Grau de proteção | Housing IP50 |
| Terminals IP20 | |
| Overvoltage Category | III |
| Pollution Degree | 3 |
| Dispositivos com proteção de curto-circuito | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Connecting Capacity | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Binário de aperto | 0.5 ... 0.8 N·m |
| Wire Stripping Length | 7 mm |
| Recommended Screw Driver | 0.8 x 4 |
| Pozidriv 1 | |
| Posição de montagem | 1 ... 6 |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | Output Circuit 300 V AC |
| Contact Rating UL/CSA | B300 |
| Connecting Capacity UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-16 AWG | |
| Tightening Torque UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Flammability According to UL94 | V-2 |
| Environmental | |
| Temperatura do ar ambiente | Operation -20 ... +60 °C |
| Storage -40 ... +85 °C | |
| Altitude de operação máxima permissível | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informação RoHS | 1SVD981001-4401 |
| SCIP | 129fa70f-3b36-4fc1-90d2-26c310e1bef8 Germany |
| SCIP simplificado | 6f44856d-a723-4887-a3e2-bd975e8f2e6d Germany |
| ad3e3fa2-df78-4d31-9790-fc3dd1793c4f Greece | |
| c8bcc6df-da68-4d37-9392-9e8f1352f10f Portugal | |
| 53a2f5ae-faa5-4de7-9a11-bfe9fc0e2902 Poland | |
| 666fdfdf-fd3e-4b25-b64d-684787ae4118 Norway | |
| 3e5d6c38-dba4-4fdd-88ef-53825b221b27 Finland | |
| bdf8322a-8d93-41c3-9106-b84ec5eb422a Belgium | |
| c2a28878-6df1-4c2d-b0aa-c9c426b3c231 Italy | |
| c354c2dc-3376-4f41-8773-991d36f5beb7 France | |
| 642a8774-c569-4530-8991-4191bd3ecafe Sweden | |
| 79e44d68-e6b6-4102-83e4-17670cc36941 Bulgaria | |
| 5ac10d0e-312d-4dc9-9bb9-6dadb00f4c5a Sweden | |
| f4626538-e95c-42e7-ba3e-29eeafa326ed Poland | |
| 3fb9089e-426a-4f74-8113-1ebb35da81cd Estonia | |
| 858cbe0b-5361-495f-8156-612eaa3ec1a3 Poland | |
| 2fdb2340-3862-4b56-af15-d21bf528ff12 Netherlands | |
| fccf919a-c904-4880-866b-738cf2e7c6d9 Hungary | |
| ecfd15d7-c96d-4cbe-a5c8-a813ef1d5061 Germany | |
| 80aeee03-d1c4-4af0-a608-1c7df55a6c37 Denmark | |
| c9dc4209-b6df-4e02-8499-20fe6b6da5da Germany | |
| 681b4f3c-0ddd-42c2-949a-2b4f7fe84966 Croatia | |
| 16c56bd7-76a9-4380-9cc9-7e9b1c055997 Czech Republic | |
| 707294a2-09a0-4b49-88b3-d3b07912bbc4 Germany | |
| f1bf6aa8-a560-42aa-8413-b8e0f13d5b52 Hungary | |
| c3df8d15-cc06-42fc-ada2-cf3b15623033 Belgium | |
| d5f6a7af-8ce8-4e66-9664-e83904c89441 France | |
| 6e2d34a1-ab20-44ad-b1be-38a0abea3106 Spain | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificates and Declarations | |
| CCC Certificate | CCC_2019010303150608 |
| CQC Certificate | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaration of Conformity - CCC | 2020980303000209 |
| Declaração de conformidade -CE | 1SVD981068 |
| Declaration of Conformity - UKCA | 1SVD981068-10 |
| DNV GL Certificate | DNV_GL_TAA00002TS |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 89 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 20 mm |
| Altura da embalagem Nível 1 | 65 mm |
| Peso bruto da embalagem Nível 1 | 0.079 kg |
| Nível de Embalagem 1 EAN | 4013614534256 |
| Nível de Embalagem 2 EAN | 4013614580390 |
| External Classifications and Standards | |
| Código de classificação do objeto | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| E-Number (Finland) | 2712833 |
| E-Number (Norway) | 4189326 |
| E-Number (Sweden) | 4030224 |
ETIM for 1SVR508160R0100 Relés (EC001439)
Nome da característica
Valor da característica
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaLigação com parafuso
Nome da característicaFunção de atraso na energização (EF003374)
Valor da característicaNão
Nome da característicaFunção de atraso na desenergização (EF003401)
Valor da característicaNão
Nome da característicaFunção de contato flutuante na energização (EF003378)
Valor da característicaNão
Nome da característicaFunção de contato flutuante na desenergização (EF003402)
Valor da característicaNão
Nome da característicaFunção estrela-triângulo (EF003380)
Valor da característicaNão
Nome da característicaFunção de modelação de pulso (EF003403)
Valor da característicaNão
Nome da característicaFunção piscar, iniciar com pausa, tempo fixo (EF003363)
Valor da característicaNão
Nome da característicaFunção piscar, iniciar com pulso, tempo fixo (EF003364)
Valor da característicaNão
Nome da característicaFunção de relógio, iniciar com pausa, variável (EF003365)
Valor da característicaNão
Nome da característicaFunção de relógio, começar com pulso, variável (EF003366)
Valor da característicaNão
Nome da característicaPossibilidade de operação remota (EF003361)
Valor da característicaNão
Nome da característicaAdequado para controlo remoto (EF003362)
Valor da característicaNão
Nome da característicaConectável no bloco de contato auxiliar (EF006952)
Valor da característicaNão
Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)
Valor da característica24 V
Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)
Valor da característica24 V
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica24 V
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaAC/DC
Nome da característicaCorrente nominal (EF000001)
Valor da característica4 A
Nome da característicaIntervalo de tempo (EF003384)
Valor da característica0.05 s
Nome da característicaNúmero de saídas, sem atraso, contato normalmente fechado (EF006835)
Valor da característica0
Nome da característicaNúmero de saídas, sem atraso, contato normalmente aberto (EF006836)
Valor da característica0
Nome da característicaNúmero de saídas, sem atraso, contato de comutação (EF006837)
Valor da característica2
Nome da característicaNúmero de saídas, com atraso, contato normalmente fechado (EF006838)
Valor da característica0
Nome da característicaNúmero de saídas, com atraso, contato normalmente aberto (EF006839)
Valor da característica0
Nome da característicaNúmero de saídas, atraso, contato de comutação (EF006840)
Valor da característica2
Nome da característicaSaídas reversíveis com atraso/sem atraso (EF006988)
Valor da característicaNão
Nome da característicaCom saída semicondutora (EF003373)
Valor da característicaNão
Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)
Valor da característicaSim
Nome da característicaLargura (EF000008)
Valor da característica17.5 mm
Nome da característicaAltura (EF000040)
Valor da característica80 mm
Nome da característicaProfundidade (EF000049)
Valor da característica63 mm
