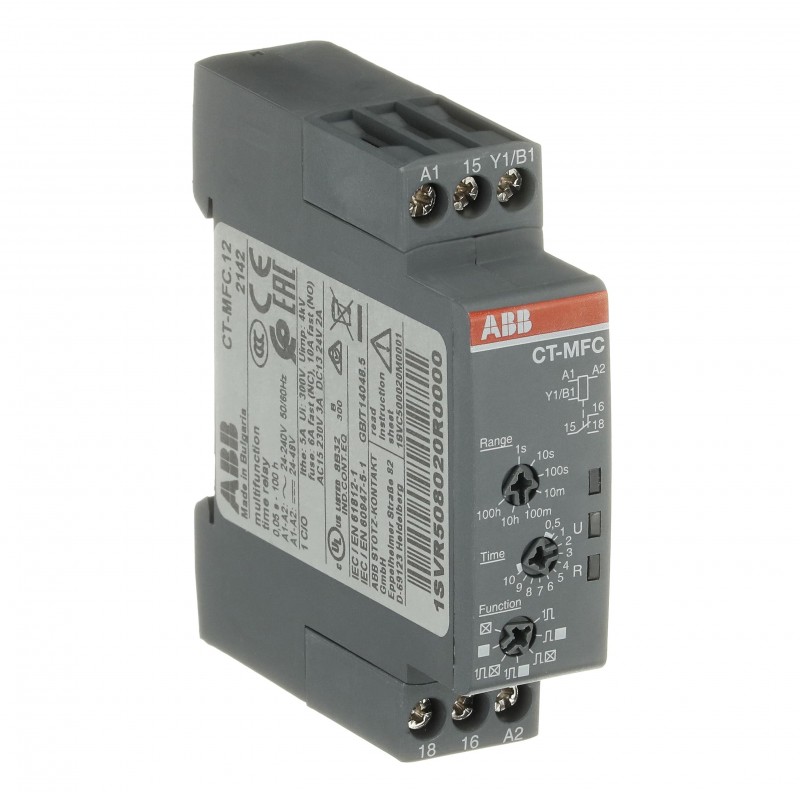

1SVR508020R0000 ABB CT-MFC.12
Referência: 1SVR508020R0000
Fabricante: ABB
Descrição:
CT-MFC.12
CT-MFC.12 Time relay, Multifunctional 1c/o, 24-48VDC/24-240VAC
Categorias:
- Relés > Relé temporizador
- ABB > Relés eletrônicos
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
- Mais informação
- ETIM
- Avaliações
MAIS INFORMAÇÃO
| Ordering | |
|---|---|
| EAN | 4013614534331 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85364900 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2CDC110004C0210_01 |
| Instruções e Manuais | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC405924_EPLAN |
| Dimensions | |
| Largura Líquida do Produto | 17.5 mm |
| Altura Líquida do Produto | 70 mm |
| Profundidade/Comprimento Líquidos do Produto | 63 mm |
| Peso Líquido do Produto | 0.053 kg |
| Technical | |
| Timer Relay Type | ON-Delay |
| OFF-Delay | |
| Impulse ON | |
| Impulse OFF | |
| Flasher Starting with ON | |
| Flasher Starting with OFF | |
| Pulse Former | |
| Time Range | 0.05 s ... 100 h |
| Rated Control Supply Voltage (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensão operacional nominal | Auxiliary Circuit 250 V |
| Frequência nominal (f) | 50 / 60 Hz |
| DC | |
| Saída | 1 C/O (SPDT) Contact |
| Tipo de terminal | Screw Terminals |
| Rated Operational Current AC-12 (Ie) | (230 V) 4 A |
| Rated Operational Current AC-15 (Ie) | (230 V) 3 A |
| Rated Operational Current DC-12 (Ie) | (24 V) 4 A |
| Rated Operational Current DC-13 (Ie) | (24 V) 2 A |
| Minimum Switching Capacity | 12 V |
| 100 mA | |
| Rated Impulse Withstand Voltage (Uimp) | Input Circuit 4 kV |
| Rated Insulation Voltage (Ui) | Input Circuit / Output Circuit 300 V |
| Output Circuit 1 / Output Circuit 2 300 V | |
| Grau de proteção | Housing IP50 |
| Terminals IP20 | |
| Overvoltage Category | III |
| Pollution Degree | 3 |
| Dispositivos com proteção de curto-circuito | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Connecting Capacity | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Binário de aperto | 0.5 ... 0.8 N·m |
| Wire Stripping Length | 7 mm |
| Recommended Screw Driver | 0.8 x 4 |
| Pozidriv 1 | |
| Posição de montagem | 1 ... 6 |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | Output Circuit 300 V AC |
| Contact Rating UL/CSA | B300 |
| Connecting Capacity UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-16 AWG | |
| Tightening Torque UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Flammability According to UL94 | V-2 |
| Environmental | |
| Temperatura do ar ambiente | Operation -20 ... +60 °C |
| Storage -40 ... +85 °C | |
| Altitude de operação máxima permissível | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informação RoHS | 1SVD981001-4401 |
| SCIP | e42bbef4-b647-439d-8fd1-bae49813326d Germany |
| SCIP simplificado | 42746d12-2099-41f2-8101-71cf51bb12d7 Germany |
| 5d3b2ac6-2d2f-42a6-a538-5af7831e558f Spain | |
| d91e4417-0b10-4a34-af02-c6573008f5d7 Belgium | |
| f45b1d3a-a499-4664-aa95-96131cf38276 Greece | |
| 286dfb7d-50d8-45ed-8053-0211aea05e48 Italy | |
| dd998848-0fcf-42c6-9e7f-4b88ab19117e Finland | |
| 4d1a6629-d1cb-438c-b923-8cef3eb1aca2 Belgium | |
| bfa24eb2-0d7f-441e-af25-e7d315bd1b57 Portugal | |
| ce8af8e9-179d-4194-ada5-c27a79d1b29b Poland | |
| 9770adb3-700e-475e-af33-6cf5ae658c36 Norway | |
| 0ed33991-100b-455e-8dbc-91f567fb8dbc Germany | |
| fe5de6a1-e13a-4b9b-a3b0-f62bf1b25c20 Denmark | |
| 28666d9d-dfaf-4388-b11f-7f824991df6f Germany | |
| f194a23e-2eda-427f-a96f-50536347b0c2 Croatia | |
| 1da7da63-925c-4f8e-b4dc-ff5a8176daf2 Czech Republic | |
| 23d352ee-ac30-44e5-be3f-aeb3d1e293f4 Bulgaria | |
| c2119905-137d-477d-bad6-c744bc26c3d4 Sweden | |
| bb540a30-8f0c-4eb4-84fa-9387ce8011fc Poland | |
| d2117fcb-de70-4532-9967-a07d8a64488e Poland | |
| 1ccd5246-b00d-4274-9d36-320e58feaca6 Netherlands | |
| 0774872e-1d0f-4b41-a37c-af394aa46539 Hungary | |
| a835e83a-f250-4cc0-a3f5-b377e61e0170 Estonia | |
| 4fd515d7-e866-44f2-b851-30e821e05703 France | |
| b44cc001-de38-469a-8b59-cd358d7d4b35 Sweden | |
| 77084aeb-69df-4bc9-994d-69adb2503616 Germany | |
| 60fa2df8-8401-4f67-85b1-49c76440a569 Hungary | |
| 92542e13-7816-4a88-b6ba-27a2be1cf0ff France | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| Certificates and Declarations | |
| CCC Certificate | CCC_2019010303150608 |
| CQC Certificate | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaration of Conformity - CCC | 2020980303000209 |
| Declaração de conformidade -CE | 1SVD981068 |
| Declaration of Conformity - UKCA | 1SVD981068-10 |
| DNV GL Certificate | DNV_GL_TAA00002TS |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 89 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 20 mm |
| Altura da embalagem Nível 1 | 65 mm |
| Peso bruto da embalagem Nível 1 | 0.065 kg |
| Nível de Embalagem 1 EAN | 4013614534331 |
| Nível de Embalagem 2 EAN | 4013614580420 |
| External Classifications and Standards | |
| Código de classificação do objeto | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| E-Number (Finland) | 2712825 |
| E-Number (Norway) | 4189316 |
| E-Number (Sweden) | 4030216 |
ETIM for 1SVR508020R0000 Relés (EC001439)
Nome da característica
Valor da característica
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaLigação com parafuso
Nome da característicaFunção de atraso na energização (EF003374)
Valor da característicaSim
Nome da característicaFunção de atraso na desenergização (EF003401)
Valor da característicaSim
Nome da característicaFunção de contato flutuante na energização (EF003378)
Valor da característicaSim
Nome da característicaFunção de contato flutuante na desenergização (EF003402)
Valor da característicaSim
Nome da característicaFunção estrela-triângulo (EF003380)
Valor da característicaNão
Nome da característicaFunção de modelação de pulso (EF003403)
Valor da característicaSim
Nome da característicaFunção piscar, iniciar com pausa, tempo fixo (EF003363)
Valor da característicaSim
Nome da característicaFunção piscar, iniciar com pulso, tempo fixo (EF003364)
Valor da característicaSim
Nome da característicaFunção de relógio, iniciar com pausa, variável (EF003365)
Valor da característicaNão
Nome da característicaFunção de relógio, começar com pulso, variável (EF003366)
Valor da característicaNão
Nome da característicaPossibilidade de operação remota (EF003361)
Valor da característicaNão
Nome da característicaAdequado para controlo remoto (EF003362)
Valor da característicaNão
Nome da característicaConectável no bloco de contato auxiliar (EF006952)
Valor da característicaNão
Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)
Valor da característica24 V
Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)
Valor da característica24 V
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica24 V
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaAC/DC
Nome da característicaCorrente nominal (EF000001)
Valor da característica4 A
Nome da característicaIntervalo de tempo (EF003384)
Valor da característica0.05 s
Nome da característicaNúmero de saídas, sem atraso, contato normalmente fechado (EF006835)
Valor da característica0
Nome da característicaNúmero de saídas, sem atraso, contato normalmente aberto (EF006836)
Valor da característica0
Nome da característicaNúmero de saídas, sem atraso, contato de comutação (EF006837)
Valor da característica1
Nome da característicaNúmero de saídas, com atraso, contato normalmente fechado (EF006838)
Valor da característica0
Nome da característicaNúmero de saídas, com atraso, contato normalmente aberto (EF006839)
Valor da característica0
Nome da característicaNúmero de saídas, atraso, contato de comutação (EF006840)
Valor da característica1
Nome da característicaSaídas reversíveis com atraso/sem atraso (EF006988)
Valor da característicaNão
Nome da característicaCom saída semicondutora (EF003373)
Valor da característicaNão
Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)
Valor da característicaSim
Nome da característicaLargura (EF000008)
Valor da característica17.5 mm
Nome da característicaAltura (EF000040)
Valor da característica70 mm
Nome da característicaProfundidade (EF000049)
Valor da característica63 mm
