ABBRelés eletrônicos1SVR405606R1000 ABB Relé plug-in CR-P024DC2G

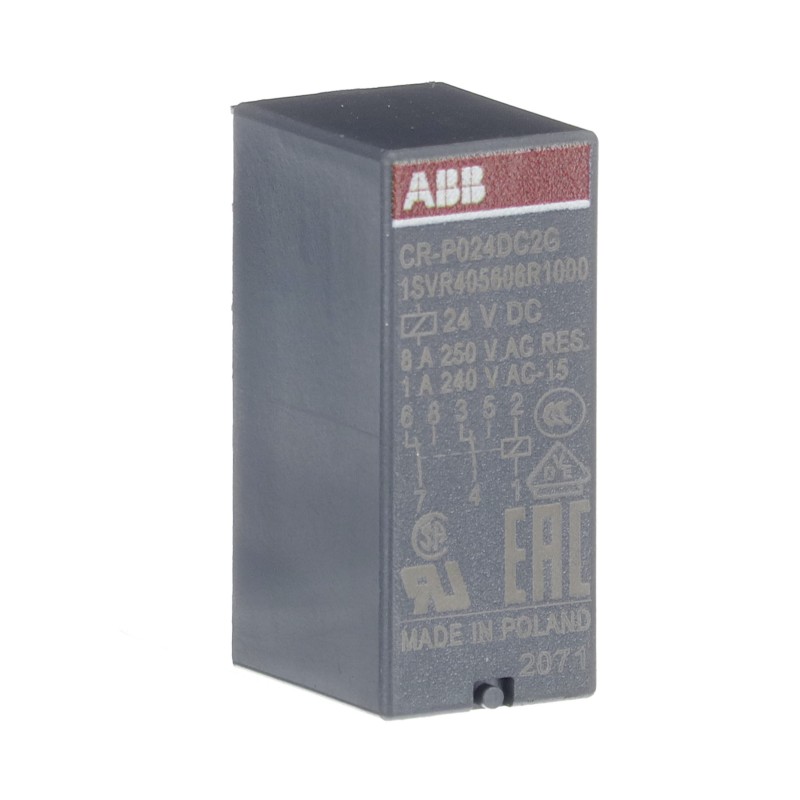

ABB 1SVR405606R1000 1SVR405606R1000 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SVR405606R1000 ABB Relé plug-in CR-P024DC2G

Referência: 1SVR405606R1000

Fabricante: ABB

Descrição:

Relé plug-in CR-P024DC2G
CR-P024DC2G Pluggable interface relay 2c/o,A1-A2=24VDC, 250V/8A, gold contacts

Categorias:

  • Relés > Relé de comutação
  • ABB > Relés eletrônicos

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 5,70 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Ordering
EAN4013614498329
Quantidade Mínima de Encomenda10 piece
Número de tarifa aduaneira85364900
Popular Downloads
Ficha de dados, informação técnica2CDC110004C0210_05
Instruções e Manuais1SVC405600M9000
CAD Dimensional Drawing2CDC001079B0201
EPLAN Data9AAC132576_EPLAN
Dimensions
Largura Líquida do Produto12.7 mm
Altura Líquida do Produto15.7 mm
Profundidade/Comprimento Líquidos do Produto29 mm
Peso Líquido do Produto0.014 kg
Technical
FunctionPluggable pcb interface relay CR-P
Sub-FunctionRelay with gold-plated contacts
Rated Control Supply Voltage (Us)24 V DC
Tensão operacional nominal400 V AC
Saída2 c/o (SPDT) contacts
Output Signal250 V / 8 A
Tipo de terminalSoldering Pins
Rated Operational Current AC-12 (Ie)(230 V) 8 A
Rated Operational Current AC-15 (Ie)(120 V) 3 A
(230 V) 1.5 A
Rated Operational Current DC-12 (Ie)(24 V) 8 A
Rated Operational Current DC-13 (Ie)(24 V) 2 A
(250 V) 0.1 A
Rated Insulation Voltage (Ui)400 V
Grau de proteçãoIP67
Posição de montagem1
NormasIEC/EN 61810-1
Technical UL/CSA
Maximum Operating Voltage UL/CSA300 V AC
Contact Rating UL/CSAB300
Pilot Duty UL/CSAB300
Flammability According to UL94V-0
Environmental
Temperatura do ar ambienteOperation -40 ... +85 °C
Storage -40 ... +85 °C
Altitude de operação máxima permissívelWithout Derating 2000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SVD981001-4501
Informação RoHS1SVD981001-4401
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Certificates and Declarations
cUR CertificatecUR_E244330
Declaration of Conformity - CCC2020970303000496
Declaração de conformidade -CE1SVD982031-0001
Declaration of Conformity - UKCA1SVD982031-1000
EAC CertificateEAC_RU_C-DE.ME77.B.00446-19
Certificado RMRSRMRS_1740019250
UR CertificateUR_E244330
VDE CertificateVDE_40019129
Container Information
Unidades de embalagem Nível 1box 10 piece
Largura da embalagem Nível 1332 mm
Profundidade/Comprimento da embalagem Nível 117 mm
Altura da embalagem Nível 128 mm
Peso bruto da embalagem Nível 10.157 kg
Nível de Embalagem 1 EAN4013614400919
External Classifications and Standards
Código de classificação do objetoK
ETIM 7EC001437 - Switching relay
ETIM 8EC001437 - Switching relay
ETIM 9EC001437 - Switching relay
eClassV11.0 : 27371601
UNSPSC39122331
E-Number (Norway)4187726

ETIM for 1SVR405606R1000 Relés (EC001437)

Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaConexão por solda de pinos
Nome da característicaCom braçadeiras destacáveis (EF003340)
Valor da característicaNão
Nome da característicaCorrente nominal (EF000001)
Valor da característica8 A
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica24 V
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaDC
Nome da característicaAcionador, polarização (EF003355)
Valor da característicaPolarizado
Nome da característicaAcionador/comutação do inversor (EF003356)
Valor da característicaMono estável
Nome da característicaNúmero de contatos como contato normalmente fechado (EF008255)
Valor da característica0
Nome da característicaNúmero de contatos como contato normalmente aberto (EF008256)
Valor da característica0
Nome da característicaNúmero de contatos como inversores (EF008257)
Valor da característica2
Nome da característicaCom contatos guiados forçados (EF003357)
Valor da característicaNão
Nome da característicaTipo de contato do interruptor (EF003358)
Valor da característicaContato único
Nome da característicaCompleto com base (EF003359)
Valor da característicaNão
Nome da característicaCom indicação LED (EF005950)
Valor da característicaNão
Nome da característicaMaterial da superfície de contato (EF004020)
Valor da característicaOutro
Nome da característicaMaterial de contato (EF007544)
Valor da característicaOutro
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP67
Nome da característicaLargura (EF000008)
Valor da característica12.7 mm
Nome da característicaAltura (EF000040)
Valor da característica15.7 mm
Nome da característicaProfundidade (EF000049)
Valor da característica29 mm
