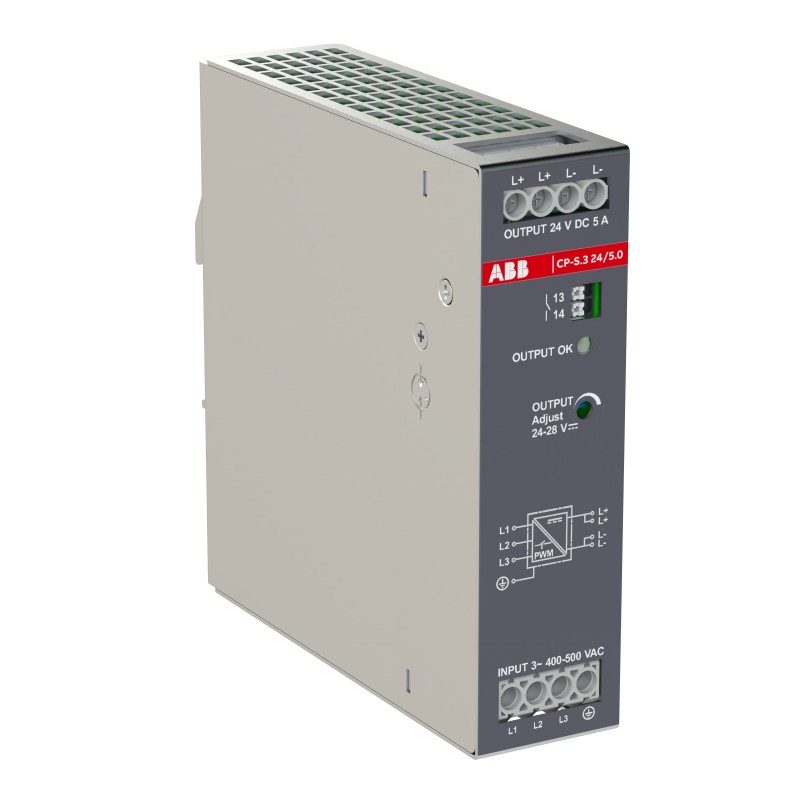

1SVR340567R1000 ABB CP-S.3 24/5.0 Alimentação t Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SVR340567R1000 ABB CP-S.3 24/5.0 Alimentação t

1SVR340567R1000

ABB

CP-S.3 24/5.0 Alimentação t

CP-S.3 24/5.0 Power supply In:3x400-500VAC Out:DC 24V/5A

Mais detalhes


Aparelhos elétricos de baixa tensão > Fonte de alimentação CC

Relés eletrônicos

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $157.78
Preço unitário: $157.78
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85044095
Popular Downloads
Ficha de dados, informação técnica1SAC200439H0001
Instruções e Manuais1SVC340560M0000
Diagrama de medidas2CDC271002V0021
Wiring Diagram2CDC272014F0b04
Dimensions
Largura Líquida do Produto35.5 mm
Altura Líquida do Produto129.4 mm
Profundidade/Comprimento Líquidos do Produto126.8 mm
Peso Líquido do Produto0.6 kg
Container Information
Largura da embalagem Nível 164 mm
Profundidade/Comprimento da embalagem Nível 1155 mm
Altura da embalagem Nível 1169 mm
Peso bruto da embalagem Nível 10.72 kg
Nível de Embalagem 1 EAN4053546170221
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 2393 mm
Profundidade/Comprimento da embalagem Nível 2600 mm
Altura da embalagem Nível 2190 mm
Peso bruto da embalagem Nível 216.21 kg
Unidades de embalagem Nível 2carton 21 piece
Technical
FunctionSwitch mode power supply
Número de fases3-phase
Rated Input Voltage (UIN)3x 400 ... 500 V AC
Tensão de Entrada (Uin)3 ~ 320 ... 575 V AC
Frequência nominal (f)50/60 Hz
Rated Frequency Limits45 ... 66 Hz
Characteristic of OutputU/I characteristic curve with power reserve
Rated Output Power120 W
Potência de Saída120 W
Rated Output Voltage24 V DC
Tensão de Saída (Uout)24 V DC
Rated Output Current5 A
-25 °C ... +60 °C 5 A
Corrente de saída5 A
Output Current Maximum (Iout)7.5 A
Rated Impulse Withstand Voltage (Uimp)Input Circuit / Output Circuit 8 kV
Input Circuit / PE 6 kV
Input Circuit / Relay Contact 8 kV
Output Circuit / PE 0.8 kV
Rated Insulation Voltage (Ui)Input Circuit / Output Circuit 600 V
Input Circuit / PE 300 V
Input Circuit / Relay Contact 600 V
Output Circuit / PE 50 V
Grau de proteçãoHousing IP20
Terminals IP20
Pollution Degree2
Connecting Capacity Input CircuitFlexible with Ferrule 0.5 ... 4.0 mm²
Flexible 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Connecting Capacity Output CircuitFlexible with Ferrule 0.5 ... 4.0 mm²
Flexible 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Binário de apertoInput Circuit 0.79 N·m
Output Circuit 0.56 N·m
Wire Stripping Length9 mm
Input Circuit 9 mm
Output Circuit 9 mm
Recommended Screw DriverPH1
0.8 x 4
Input Circuit / Output Circuit PH1
Input Circuit / Output Circuit 0.8 x 4
Minimum Mounting DistanceOther Device Same Type, Horizontal 25 mm
Other Device Same Type, Vertical 50 mm
Posição de montagem1 ... 5
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
NormasIEC/EN 61010-1
IEC/EN 61010-2-201
CAN/CSA C22.2 No.61010-1
IEC/EN 61204-3
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61000-6-4
EN 55032
EN 55011
CAN/CSA C22.2 No.61010-2-201
Technical UL/CSA
Connecting Capacity Input Circuit UL/CSAFlexible with Ferrule 20-12 AWG
Flexible 20-12 AWG
Rigid 20-12 AWG
Connecting Capacity Output Circuit UL/CSAFlexible with Ferrule 20-12 AWG
Flexible 20-12 AWG
Rigid 20-12 AWG
Tightening Torque UL/CSAInput Circuit 7 in·lb
Output Circuit 5 in·lb
Electromagnetic Compatibility
Electrostatic Discharge (ESD Immunity) acc. to IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Radiated Electromagnetic Field Immunity acc. to IEC 61000-4-3Level 3 10 V/m
Surge Immunity acc. to IEC 61000-4-5Level 4 Line-to-Ground 4 kV
Level 4 Line-to-Line 2 kV
Electromagnetic Compatibility (EMC)Immunity - Class B
Emission - Class B
Environmental
Temperatura do ar ambienteOperation -25 ... +70 °C
Storage -40 ... +85 °C
Altitude de operação máxima permissível5000 m
Without Derating 2000 m
Resistance to Damp Heat acc. to IEC 60068-2-30Test Db: 55°C, 2 cycles
Resistance to Vibrations±0.15 mm 10 ... 58 Hz
10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SVD982001-4501
Informação RoHS1SVD982001-4401
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006535
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
Certificates and Declarations
Certificado cULuscULus61010-1_E174460
cULus121201_E523399
Declaração de conformidade -CE1SVD982044
External Classifications and Standards
Código de classificação do objetoT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
eClassV11.0 : 27040701
UNSPSC39121004
E-Number (Finland)2712917
E-Number (Norway)6600765

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf 47 Mbytes
