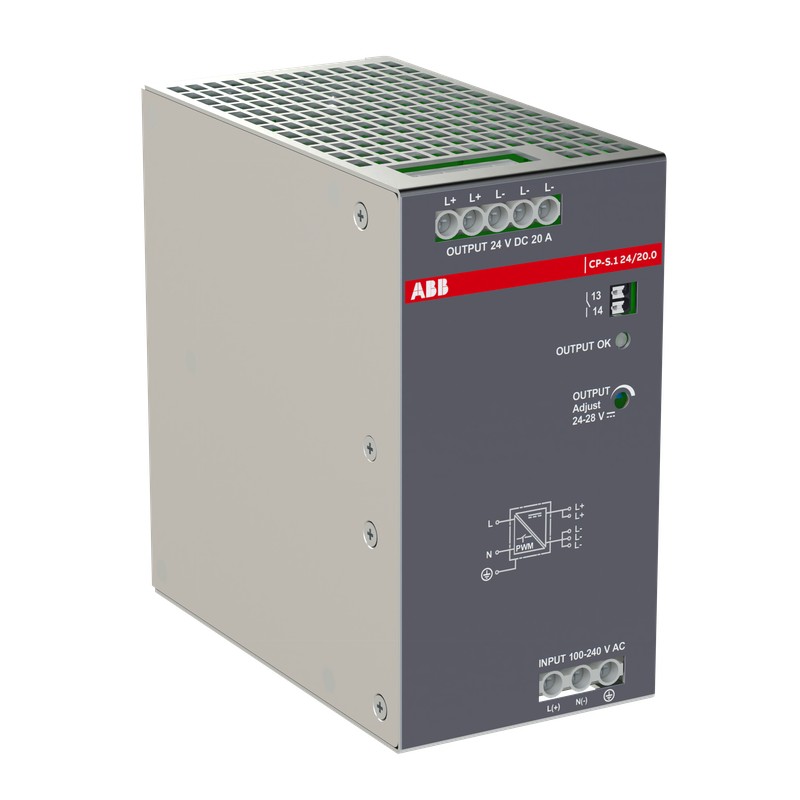

1SVR320761R1000 ABB Fonte CP-S.1 24/20.0 alim.24Vdc /20A
1SVR320761R1000
ABB
Fonte CP-S.1 24/20.0 alim.24Vdc /20A
CP-S.1 24/20.0 Power supply In:100-240VAC/100-250VDC Out:DC 24V/20A
Aparelhos elétricos de baixa tensão > Fonte de alimentação CC
Relés eletrônicos
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85044095 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SAC200140H0001 |
| Instruções e Manuais | 1SVC320360M0000 |
| Wiring Diagram | 9AKK107992A8774 |
| Dimensions | |
| Largura Líquida do Produto | 68 mm |
| Altura Líquida do Produto | 129.4 mm |
| Profundidade/Comprimento Líquidos do Produto | 127 mm |
| Peso Líquido do Produto | 1.355 kg |
| Container Information | |
| Largura da embalagem Nível 1 | 119 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 158 mm |
| Altura da embalagem Nível 1 | 188 mm |
| Peso bruto da embalagem Nível 1 | 1.6 kg |
| Nível de Embalagem 1 EAN | 4013614561122 |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 2 | 375 mm |
| Profundidade/Comprimento da embalagem Nível 2 | 495 mm |
| Altura da embalagem Nível 2 | 210 mm |
| Peso bruto da embalagem Nível 2 | 15.7 kg |
| Unidades de embalagem Nível 2 | carton 9 piece |
| Technical | |
| Function | Switch mode power supply |
| Número de fases | 1-phase |
| Rated Input Voltage (UIN) | 100 ... 240 V AC |
| 100 ... 250 V DC | |
| Tensão de Entrada (Uin) | 85 ... 264 V AC |
| 90 ... 277 V DC | |
| Typical Input Current | (115 V AC) 4.85 A |
| (230 V AC) 2.55 A | |
| Hold-up Time | (230 V AC) min. 20 ms |
| Frequência nominal (f) | 50 / 60 Hz |
| DC | |
| Rated Frequency Limits | 45 ... 65 Hz |
| Characteristic of Output | U/I characteristic curve with power reserve |
| Rated Output Power | 480 W |
| Potência de Saída | 480 W |
| Rated Output Voltage | 24 V DC |
| Tensão de Saída (Uout) | 24 V DC |
| Corrente de saída | 20 A |
| Output Current Maximum (Iout) | 30 A |
| Rated Impulse Withstand Voltage (Uimp) | Input Circuit / Output Circuit 4 kV |
| Input Circuit / PE 4 kV | |
| Input Circuit / Relay Contact 4 kV | |
| Output Circuit / PE 0.8 kV | |
| Output Circuit 0.8 kV | |
| Rated Insulation Voltage (Ui) | Input Circuit / Output Circuit 300 V |
| Input Circuit / PE 300 V | |
| Input Circuit / Relay Contact 300 V | |
| Output Circuit / PE 50 V | |
| Grau de proteção | Housing IP20 |
| Terminals IP20 | |
| Pollution Degree | 2 |
| Connecting Capacity Input Circuit | Flexible with Ferrule 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Connecting Capacity Output Circuit | Flexible with Ferrule 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Binário de aperto | Input Circuit 0.5 N·m |
| Output Circuit 1.13 N·m | |
| Wire Stripping Length | Auxiliary Circuit 7 mm |
| Input Circuit 9 mm | |
| Output Circuit 9 mm | |
| Recommended Screw Driver | PH1 |
| 0.8 x 4 | |
| Input Circuit / Output Circuit PH1 | |
| Minimum Mounting Distance | Other Device Same Type, Horizontal 30 mm |
| Other Device Same Type, Vertical 50 mm | |
| Posição de montagem | 1 |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Technical UL/CSA | |
| Connecting Capacity Input Circuit UL/CSA | Flexible with Ferrule 20-12 AWG |
| Flexible 20-12 AWG | |
| Rigid 20-12 AWG | |
| Connecting Capacity Output Circuit UL/CSA | Flexible with Ferrule 20-12 AWG |
| Flexible 20-12 AWG | |
| Rigid 20-12 AWG | |
| Tightening Torque UL/CSA | Input Circuit 4.4 in·lb |
| Output Circuit 4.4 in·lb | |
| Electromagnetic Compatibility | |
| Electrostatic Discharge (ESD Immunity) acc. to IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Radiated Electromagnetic Field Immunity acc. to IEC 61000-4-3 | Level 3 10 V/m |
| Surge Immunity acc. to IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Electromagnetic Compatibility (EMC) | Immunity - Class B |
| Emission - Class B | |
| Environmental | |
| Temperatura do ar ambiente | Operation -25 ... +70 °C |
| Storage -40 ... +85 °C | |
| Altitude de operação máxima permissível | 5000 m |
| Resistance to Damp Heat acc. to IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistência ao Choque de acordo com IEC 60068-2-27 | 30g 3 shocks 6 ms |
| Resistance to Vibrations | ±0.15 mm 10 ... 58 Hz |
| 10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD982001-4501 |
| Informação RoHS | 1SVD982001-4401 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 154206ab-cc6a-4d1d-b848-8637e7fc5a1f Germany |
| SCIP simplificado | 084e71f1-2f40-4f6f-b5d1-b232658f5bed Belgium |
| 15806d1d-1e31-430f-856c-1cec8a34598e Czech Republic | |
| 2160595e-3c9e-414f-ab40-62e2b1a88670 Norway | |
| 2bd2d658-5d34-442e-9596-65aa9861cfff Sweden | |
| 3c6f9d2e-a7be-425d-847e-56c1b0575d0b Portugal | |
| 4adb4710-4434-429c-b13b-d25432c1e5e2 Germany | |
| 4b612490-c310-4258-a52d-60912f2572f2 Germany | |
| 56d536cb-2e2c-4b68-98b5-b42627ca01a2 Hungary | |
| 60da36c3-4dff-436f-9310-cb5a04ff7d1d Poland | |
| 6cdb1dbb-fccd-42f8-aa4a-8a745df3cf1d France | |
| 8595d650-5a7c-4e70-bab6-d06e0d4912ac Italy | |
| 8ec3ecc3-84be-4901-b93d-bf75d11bc9a3 Hungary | |
| 9b18635a-0d97-445f-a741-e874c158fdbf Germany | |
| 9dea6ecb-1427-411a-9235-8b3c2df77dd5 Belgium | |
| a26c82ec-eb8f-432b-ac9d-80d8a813ab67 Spain | |
| a7e57bd7-a3c3-41eb-9285-831dcebda077 Denmark | |
| b2137767-ad94-4046-8148-c735ee44e544 Netherlands | |
| b6cc3a0b-6b99-4191-8200-0605c865fe75 Croatia | |
| bccaad5b-b56a-44a7-88c8-c3a1402ec50d Poland | |
| c80c8b49-ebc2-41ed-a55d-fa508ac6ae42 France | |
| caa335b3-095a-454e-ba68-2fd31229df22 Finland | |
| e8cd7c7b-253f-488d-9c5c-0e56db240739 Estonia | |
| ebffd1f9-4a93-4186-88e9-2bf33eb87f74 Sweden | |
| f18df6c4-0d03-4380-81d6-4de04118adf9 Greece | |
| f6918158-863e-4392-9545-2557122b39a4 Germany | |
| fa8ae053-536e-472d-b925-75a884717d34 Bulgaria | |
| fb868a1a-8133-496c-9e71-f29f9e2227f7 Poland | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006535 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| CB Certificate | CB_DE_2-029956 |
| Certificado cULus | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Declaração de conformidade -CE | 1SVD982043-00 |
| Declaration of Conformity - UKCA | 1SVD982043-10 |
| Certificado DNV | DNV_TAA0000300 |
| SEMI Certificate | 9AKK108470A0206 |
| External Classifications and Standards | |
| Código de classificação do objeto | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| E-Number (Finland) | 2712889 |
| E-Number (Norway) | 6608903 |
| E-Number (Sweden) | 5213657 |
| Característica | Valor |
|---|---|
| Tipo de tensão de alimentação (EF002991) | AC/DC |
| 1a tensão de saída (EF006792) | 24 V |
| 2a tensão de saída (EF006797) | 0 V |
| 3a tensão de saída (EF006800) | 0 V |
| Máx. corrente de saída 1 (EF008284) | 30 A |
| Máx. corrente de saída 2 (EF008285) | 0 A |
| Máx. corrente de saída 3 (EF008286) | 0 A |
| Tensão secundária ajustável (EF007002) | Não |
| Valor nominal tensão de saída 1 (EF009393) | 24 V |
| Valor nominal tensão de saída 2 (EF009394) | 0 V |
| Valor nominal tensão de saída 3 (EF009395) | 0 V |
| Valor nominal corrente de saída 1 (EF009396) | 20 A |
| Valor nominal corrente de saída 2 (EF009397) | 0 A |
| Valor nominal corrente de saída 3 (EF009398) | 0 A |
| Protegido contra curtos-circuitos (EF007332) | Sim |
| Tensão de alimentação nominal em AC 50 Hz (EF007076) | 264 V |
| Tensão nominal de alimentação em AC 60 Hz (EF007077) | 264 V |
| Tensão de alimentação nominal em DC (EF007078) | 277 V |
| Tensão de saída estabilizada (EF003092) | Sim |
| Consumo (potência em VA) (EF000346) | 517 VA |
| Potência à saída (EF003034) | 480 W |
| Estabilizado (EF005302) | Sim |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Possível montagem em calha (EF003972) | Sim |
| Possível montagem na parede (EF003973) | Não |
| Versão modular (EF001126) | Não |
| Largura para embutir (EF000846) | 68 mm |
| Altura embutida (EF000332) | 129.4 mm |
| Possibilidade de montagem direta (EF005689) | Não |
| Largura (EF000008) | 68 mm |
| Altura (EF000040) | 129.4 mm |
| Profundidade (EF000049) | 127 mm |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Grau de proteção (IP) (EF005474) | IP20 |
| Grau de proteção (NEMA) (EF011959) | 1 |
