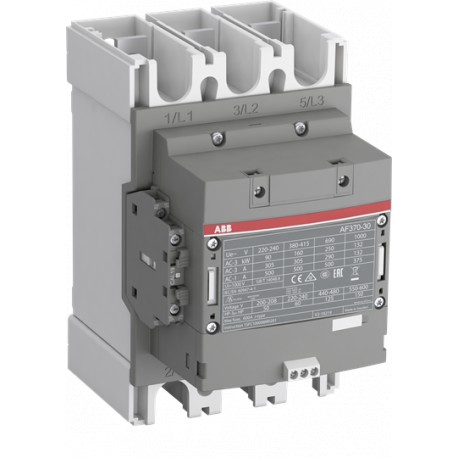

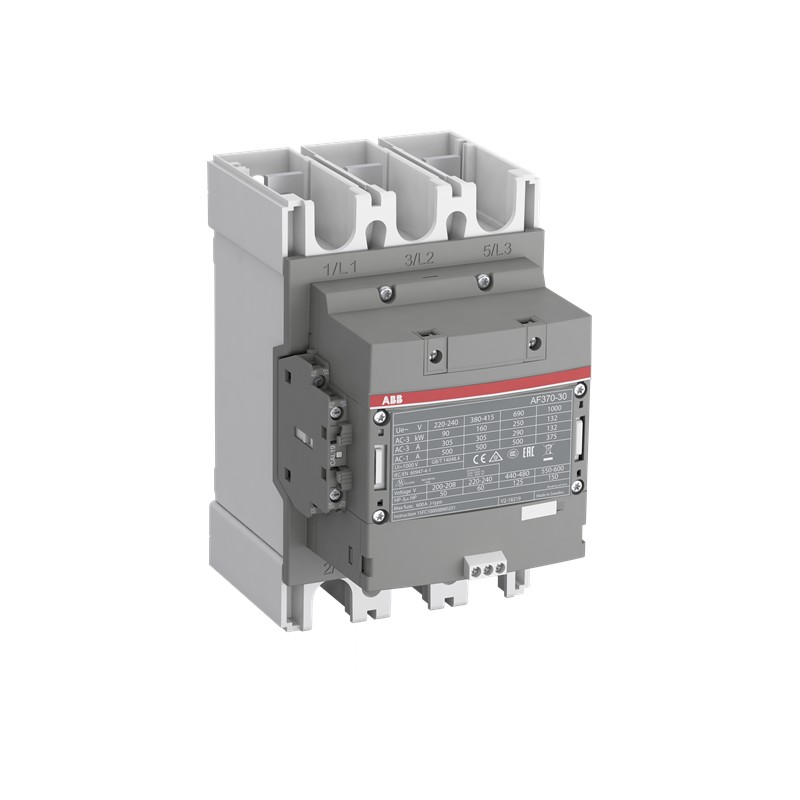

1SFL607002R3311 ABB AF370-30-11-33 Contator Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SFL607002R3311 ABB AF370-30-11-33 Contator

1SFL607002R3311

ABB

AF370-30-11-33 Contator

Contator AF370-30-11-33

Mais detalhes


Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA

Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $1,521.71
Preço unitário: $1,521.71
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85364900
Popular Downloads
EPLAN Data9AAC175204_EPLAN
Ficha de dados, informação técnica1SBC100214C0202
Data Sheet, Technical Information (Part 2)1SAC200017M0002
Instruções e Manuais1SFC100008M0201
CAD Dimensional Drawing2CDC001079B0201
Dimensions
Largura Líquida do Produto140 mm
Profundidade/Comprimento Líquidos do Produto195.5 mm
Altura Líquida do Produto225 mm
Peso Líquido do Produto3.9 kg
Technical
Number of Main Contacts NO3
Number of Main Contacts NC0
Number of Auxiliary Contacts NO1
Number of Auxiliary Contacts NC1
Número de polos3P
Tensão operacional nominalMain Circuit 1000 V
Frequência nominal (f)Main Circuit 60 Hz
Conventional Free-air Thermal Current (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 600 A
Rated Operational Current AC-1 (Ie)(1000 V) 60 °C 350 A
(1000 V) 70 °C 290 A
(690 V) 40 °C 600 A
(690 V) 70 °C 400 A
Rated Operational Current AC-3 (Ie)(415 V) 55 °C 370 A
(440 V) 55 °C 370 A
(500 V) 55 °C 350 A
(690 V) 55 °C 315 A
(1000 V) 55 °C 141 A
(380 / 400 V) 55 °C 370 A
(220 / 230 / 240 V) 55 °C 370 A
Rated Operational Power AC-3 (Pe)(415 V) 200 kW
(440 V) 200 kW
(500 V) 250 kW
(690 V) 315 kW
(1000 V) 200 kW
(380 / 400 V) 200 kW
(220 / 230 / 240 V) 110 kW
Rated Breaking Capacity AC-38 x Ie AC-3
Rated Making Capacity AC-310 x Ie AC-3
Dispositivos com proteção de curto-circuitogG Type Fuses 630 A
Rated Short-time Withstand Current Low Voltage (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 2960 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 600 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 1208 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 3700 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 1709 A
Rated Insulation Voltage (Ui)acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
acc. to UL/CSA 1000 V
Rated Impulse Withstand Voltage (Uimp)8 kV
Maximum Electrical Switching Frequency(AC-1) 300 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 300 cycles per hour
Mechanical Durability5 million
Maximum Mechanical Switching Frequency300 cycles per hour
Coil Operating Limits(acc. to IEC 60947-4-1) Uc (at θ ≤ 70 °C)
Rated Control Circuit Voltage (Uc)50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
DC Operation 100 ... 250 V
Coil ConsumptionHolding at Max. Rated Control Circuit Voltage 50 Hz 17.5 V·A
Holding at Max. Rated Control Circuit Voltage 60 Hz 17.5 V·A
Pull-in at Max. Rated Control Circuit Voltage 50 Hz 385 V·A
Pull-in at Max. Rated Control Circuit Voltage 60 Hz 385 V·A
Pull-in at Max. Rated Control Circuit Voltage DC 410 W
Power Lossat Rated Operating Conditions per Pole 27 W
Operate TimeBetween Coil De-energization and NO Contact Opening 37 ... 47 ms
Between Coil Energization and NO Contact Closing 25 ... 55 ms
Grau de proteçãoacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40
Tipo de terminalMain Circuit: Bars
Nome de ProdutoBlock Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 1000 V
General Use Rating UL/CSA(1000 V AC) 520 A
Classificação de potência UL/CSA(200 ... 208 V AC) Three Phase 50 Hp
(200 V AC) Three Phase 125 hp
(208 V AC) Three Phase 125 hp
(220 ... 240 V AC) Three Phase 60 Hp
(220 ... 240 V AC) Three Phase 150 hp
(440 ... 480 V AC) Three Phase 125 Hp
(440 ... 480 V AC) Three Phase 300 hp
(550 ... 600 V AC) Three Phase 150 Hp
(550 ... 600 V AC) Three Phase 350 hp
Environmental
Temperatura do ar ambienteClose to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -40 ... 70 °C
Altitude de operação máxima permissívelWithout Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
ABB EcoSolutionsSim
ABB Site Meeting Group Waste To Landfill TargetNon-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility
End Of Life Disassembling Instructions1SFC100112M0002
Environmental Product Declaration - EPD1SFC100104D0201
Improved Energy Efficiency for CustomersProduct Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 76.3 %
Sustainable Material Content in Product (wt. %)Recycled Metal - 33 %
Certificates and Declarations
A2L Certificate – UL9AKK108468A6695
Certificado ABS14-LD1092198-PDA
Certificado BVBV_36353_A0BV
CB CertificateSE-89316
CCS CertificateGB14T00030
CQC CertificateCQC2014010304676670
CQC2014010304673866
Declaration of Conformity - CCC2020980304001305
2020980304001068
Declaração de conformidade -CE2CMT2015-005439
Declaration of Conformity - UKCA2CMT2020-006118
Certificado DNVDNV_E-14043
EAC Certificate9AKK107046A8618
Certificado GLGL_95073-14HH
Certificado LRLR_14_70011(E1)
Certificado PRSTE_2092_880423_16
Certificado RINAELE060313XG_002
Certificado RMRS9AKK107045A6978
Certificado UL20121217-E36588
UL Listing CardUL_E36588
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1263 mm
Profundidade/Comprimento da embalagem Nível 1203 mm
Altura da embalagem Nível 1289 mm
Peso bruto da embalagem Nível 14.6 kg
Nível de Embalagem 1 EAN7320500504598
External Classifications and Standards
Código de classificação do objetoQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Código de Categoria Granular IDEA (IGCC)4758 >> Iec Contactors
E-Number (Finland)3707535
E-Number (Sweden)3210543

ETIM for 1SFL607002R3311 Componentes industriais para Baixa Tensão (EC000066)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 100 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 100 V
Tensão de alimentação de corrente nominal DC (EF003980) 100 V
Tipo de tensão para atuação (EF008242) AC/DC
Corrente nominal de operação Ie em AC-1, 400 V (EF001393) 600 A
Corrente nominal de operação Ie em AC-3, 400 V (EF001392) 370 A
Potência de operação nominal em AC-3, 400 V (EF001364) 200 kW
Potência nominal de operação NEMA (EF011960) 44.7420 kW
Versão modular (EF001126) Não
Número de contatos auxiliares como contato normalmente aberto (EF001376) 1
Número de contatos auxiliares como contato normalmente fechado (EF001377) 1
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Número de contatos normalmente fechados como contato principal (EF001375) 0
Número de contatos principais como contato normalmente aberto (EF001374) 3
