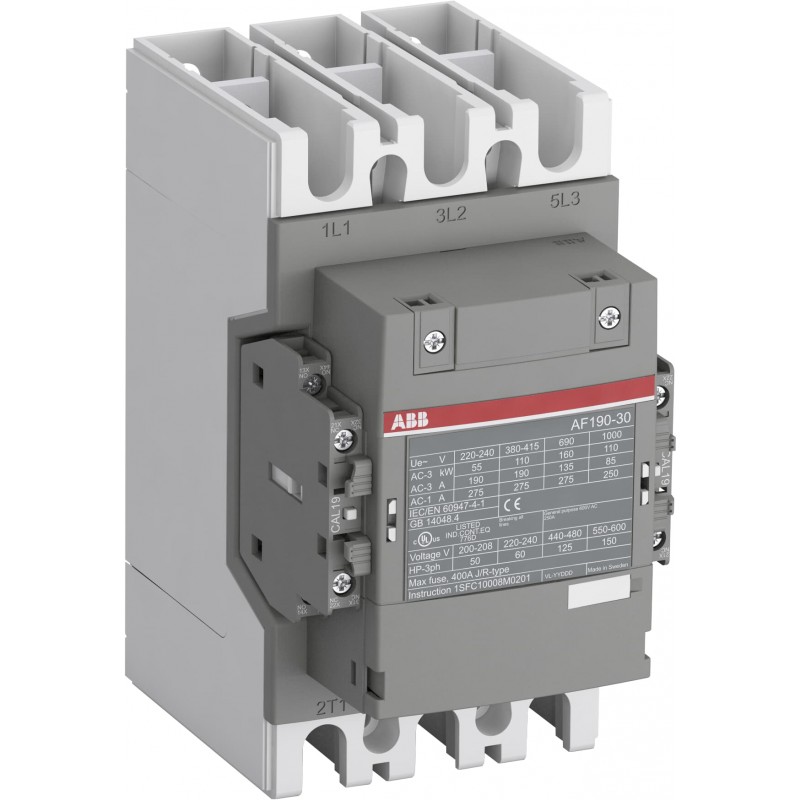

1SFL487062R1222 ABB Contator AF190B-30-22RT-12 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SFL487062R1222 ABB Contator AF190B-30-22RT-12

1SFL487062R1222

ABB

Contator AF190B-30-22RT-12

O AF190B-30-22RT-12 é um contator IEC de 3 polos - 1000 V ou UL 600 V com contatos auxiliares pré-montáveis e ferrules de cana-de-anel, controladores de motores de até 90 kW / 400 V AC (AC-3) ou 125 cv / 480 V UL e circuitos de potência de comutação de até 275 A (AC-1) ou 250 A UL para uso geral. Graças à tecnologia AF, o contator possui uma ampla faixa de tensão de controle (48-130 V 50/60 Hz e DC), gerenciando grandes variações na tensão de controle, reduzindo o consumo de energia do painel e garantindo diferentes operações em redes instáveis. Além disso, a proteção contra surtos é incorporada, oferecendo uma solução compacta. Os contatores AF têm um design tipo bloco, podem ser facilmente estendidos com blocos de contato auxiliares adicionais e uma ampla gama adicional de acessórios.

Mais detalhes


Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


b'

visão geral

Tipo de produto estendido:
AF190B-30-22RT-12
ID do produto:
1SFL487062R1222
Ean:
7320500510162
Descrição do catálogo:
Contator AF190B-30-22RT-12
Descrição longa:
O AF190B-30-22RT-12 é um contator IEC de 3 polos - 1000 V ou UL 600 V com contatos auxiliares pré-montáveis e ferrules de cana-de-anel, controladores de motores de até 90 kW / 400 V AC (AC-3) ou 125 cv / 480 V UL e circuitos de potência de comutação de até 275 A (AC-1) ou 250 A UL para uso geral. Graças à tecnologia AF, o contator possui uma ampla faixa de tensão de controle (48-130 V 50/60 Hz e DC), gerenciando grandes variações na tensão de controle, reduzindo o consumo de energia do painel e garantindo diferentes operações em redes instáveis. Além disso, a proteção contra surtos é incorporada, oferecendo uma solução compacta. Os contatores AF têm um design tipo bloco, podem ser facilmente estendidos com blocos de contato auxiliares adicionais e uma ampla gama adicional de acessórios.

ordenação

Quantidade mínima de pedidos:
1 peça
Número da tarifa aduaneira:
85364900

Downloads populares

Ficha técnica:1SBC100192C0204
Instruções e manuais:1SFC100008M0201

Dimensões

Largura líquida do produto:
105 mm
Profundidade do produto/comprimento da rede:
153 mm
Altura líquida do produto:
196 milímetros
Peso líquido do produto:
2,4 kg

técnico

Número de contatos principais NO:
3
Número de contatos principais da NC:
0
Número de contatos auxiliares NO:
2
Número de contatos auxiliares da NC:
2
Padrões:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (peças aplicáveis), IEC 60077-2 (peças aplicáveis), EN 50155 (peças aplicáveis), TR 001/2011, IEC 61373, Para confirmação da conformidade sobre as partes aplicáveis com base em sua aplicação e combinação, consulte seus representantes de vendas da ABB.
Corrente operacional classificada AC-1 (Iecstasy):
(1000 V) 40 °C 250 A

(1000 V) 55 °C 225 A

(1000 V) 60 °C 225 A

(1000 V) 70 °C 185 A

(690 V) 40 °C 275

(690 V) 55 °C 250

(690 V) 60 °C 250 A

(690 V) 70 °C 200
Corrente operacional classificada AC-3 (Iecstasy):
(415 V) 55 °C 190 A

(440 V) 55 °C 190 A

(500 V) 55 °C 135 A

(690 V) 55 °C 135 A

(1000 V) 55 °C 85 A

(380 / 400 V) 55 °C 190 A

(220 / 230 / 240 V) 55 °C 190
Potência operacional nominal AC-3 (Pecstasy):
(415 V) 90 kW

(440 V) 110 kW

(500 V) 90 kW

(690 V) 132 kW

(1000 V) 110 kW

(380 / 400 V) 90 kW

(220 / 230 / 240 V) 55 kW
Suporte de classificação de curto prazo atual (ICw):
a 40 °C temperatura ambiente, ao ar livre, de um estado frio 10 s 1520 A

a 40 °C Temperatura ambiente, ao ar livre, de um estado frio 15 min 275 A

a 40 °C temperatura ambiente, ao ar livre, de um estado frio 1 min 621 A

a 40 °C Temperatura ambiente, ao ar livre, de um estado frio 1 s 1900 A

a 40 °C Temperatura ambiente, ao ar livre, de um estado frio 30 s 878 A
Durabilidade mecânica:
5 milhões
Frequência máxima de comutação mecânica:
300 ciclos por hora
Tensão do circuito de controle nominal (UC):
50 Hz / 60 Hz 48 ... 130 V

OPERAÇÃO DC 48 ... 130 V
Consumo de bobinas:
Segurando o máximo. Tensão nominal do circuito de controle 50 Hz 4 V·A

Segurando o máximo. Tensão nominal do circuito de controle 60 Hz 4 V·A

Puxão na tensão máxima do circuito de controle nominal 50 Hz 175 V·A

Puxão na tensão máxima do circuito de controle nominal 60 Hz 175 V·A

Pull-in na tensão máxima do circuito de controle nominal DC 130 W
Tipo de terminal:
Circuito principal: Barras

ambiental

Status de Rohs:
Seguindo a Diretiva da UE 2011/65/UE

Certificados e declarações (número do documento)

Certificado CB:SE-82315
Certificado CQC:CQC2014010304676685
Certificado cUL:20121023-E36588
Declaração de Conformidade - CCC:2020980304001306
Declaração de Conformidade - CE:2CMT2015-005440
Certificado EAC:9AKK107046A8618
Instruções e manuais:1SFC100008M0201
Informações do RoHS:2CMT2015-005440

Informações sobre o contêiner

Unidades de nível de pacote 1:
caixa 1 peça
Largura do nível do pacote 1:
160 mm
Profundidade / Comprimento do nível do pacote 1:
258 milímetros
Altura do nível do pacote 1:
235 milímetros
Nível de peso bruto 1 do pacote:
3 kg
Pacote EAN nível 1:
7320500510162

Classificações

Código de classificação de objetos:
Q
ETIM 4:
EC000066 - Contator magnético, comutação CA
ETIM 5:
EC000066 - Contator magnético, comutação CA
ETIM 6:
EC000066 - Contator de Energia, Comutação CA
ETIM 7:
EC000066 - Contator de Energia, Comutação CA
Classe eletrônica:
V11.0: 27371003
UNSPSC:
39121529
Código de categoria granular idea (IGCC):
4755 contato >>
'
