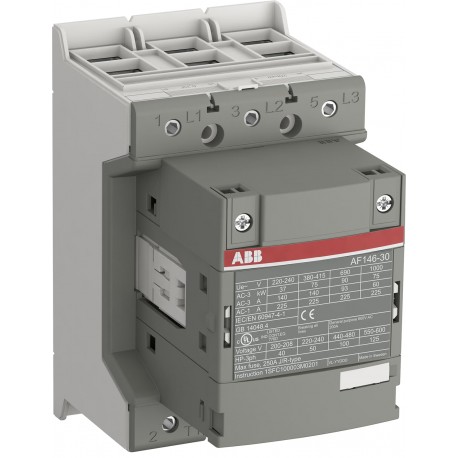

1SFL467001R1300 ABB Um contator de 3 fases adequado para várias aplicações, como partida do motor, isolament.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SFL467001R1300 ABB Um contator de 3 fases adequado para várias aplicações, como partida do motor, isolament..

1SFL467001R1300

ABB

Um contator de 3 fases adequado para várias aplicações, como partida do motor, isolamento, desvio e aplicação de distribuição até um máximo de 1000 V. Operado com uma ampla faixa de tensão de controle de 100-250 V, 50/60 Hz e DC

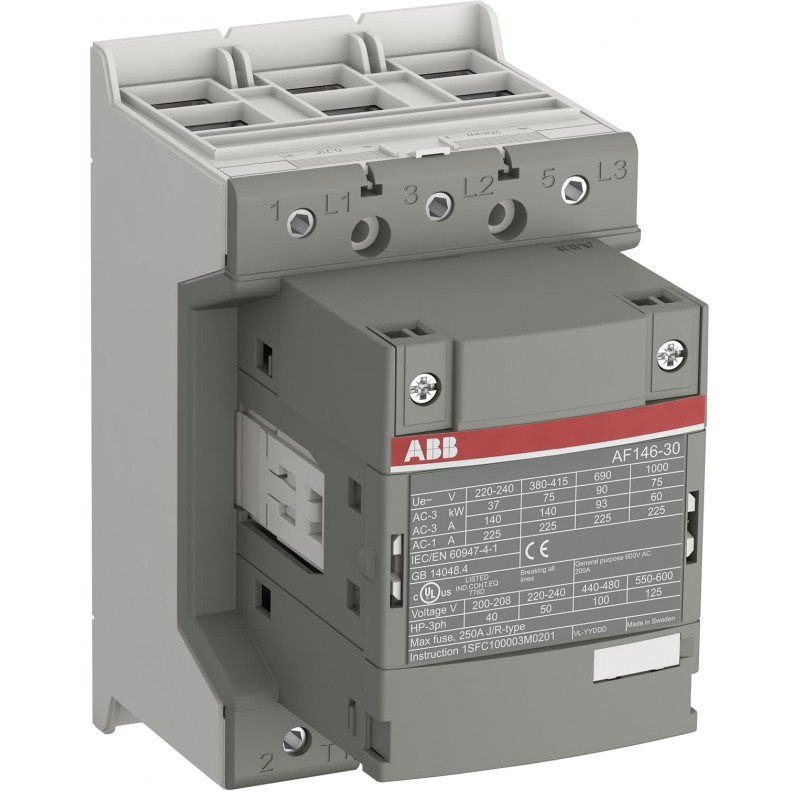

AF146-30-00-13 Contactor

Mais detalhes


Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85364900
Popular Downloads
EPLAN Data9AAC174540_EPLAN
Ficha de dados, informação técnica1SBC100214C0202
Data Sheet, Technical Information (Part 2)1SAC200017M0002
Instruções e Manuais1SFC100003M0201
CAD Dimensional Drawing2CDC001079B0201
Dimensions
Largura Líquida do Produto90 mm
Profundidade/Comprimento Líquidos do Produto126 mm
Altura Líquida do Produto150 mm
Peso Líquido do Produto1.55 kg
Diagrama de medidas1SFB535001G1051
Technical
Number of Main Contacts NO3
Number of Main Contacts NC0
Number of Auxiliary Contacts NO0
Number of Auxiliary Contacts NC0
Número de polos3P
Tensão operacional nominalMain Circuit 1000 V
Frequência nominal (f)Main Circuit 50 / 60 Hz
Conventional Free-air Thermal Current (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 225 A
Rated Operational Current AC-1 (Ie)(1000 V) 40 °C 225 A
(1000 V) 55 °C 200 A
(1000 V) 60 °C 200 A
(1000 V) 70 °C 175 A
(690 V) 40 °C 225 A
(690 V) 55 °C 200 A
(690 V) 60 °C 200 A
(690 V) 70 °C 175 A
Rated Operational Current AC-3 (Ie)(415 V) 55 °C 146 A
(440 V) 55 °C 146 A
(500 V) 55 °C 130 A
(690 V) 55 °C 93 A
(1000 V) 55 °C 60 A
(380 / 400 V) 55 °C 146 A
(220 / 230 / 240 V) 55 °C 146 A
Rated Operational Current AC-3e (Ie)(415 V) 60 °C 146 A
(440 V) 60 °C 146 A
(500 V) 60 °C 130 A
(690 V) 60 °C 93 A
(1000 V) 60 °C 54 A
(380 / 400 V) 60 °C 146 A
(220 / 230 / 240 V) 60 °C 146 A
Rated Operational Power AC-3 (Pe)(415 V) 75 kW
(440 V) 90 kW
(500 V) 90 kW
(690 V) 90 kW
(1000 V) 75 kW
(380 / 400 V) 75 kW
(220 / 230 / 240 V) 45 kW
Rated Operational Power AC-3e (Pe)(415 V) 75 kW
(440 V) 90 kW
(500 V) 90 kW
(690 V) 90 kW
(1000 V) 75 kW
(380 / 400 V) 75 kW
(220 / 230 / 240 V) 45 kW
Rated Breaking Capacity AC-38 x Ie AC-3
Rated Breaking Capacity AC-3e8.5 x Ie AC-3e
Rated Making Capacity AC-310 x Ie AC-3
Rated Making Capacity AC-3e12 x Ie AC-3e
Dispositivos com proteção de curto-circuitogG Type Fuses 315 A
Rated Short-time Withstand Current Low Voltage (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 200 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 674 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 1460 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1168 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 477 A
Maximum Breaking Capacitycos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 3000 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 1500 A
Rated Insulation Voltage (Ui)acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
acc. to UL/CSA 600 V
Rated Impulse Withstand Voltage (Uimp)Main Circuit 8 kV
Maximum Electrical Switching Frequency(AC-1) 300 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 300 cycles per hour
Mechanical Durability5 million
Maximum Mechanical Switching Frequency300 cycles per hour
Coil Operating Limits(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Rated Control Circuit Voltage (Uc)50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
DC Operation 100 ... 250 V
Coil ConsumptionHolding at Max. Rated Control Circuit Voltage 50 Hz 6 V·A
Holding at Max. Rated Control Circuit Voltage 60 Hz 6 V·A
Holding at Max. Rated Control Circuit Voltage DC 3 V·A
Holding at Max. Rated Control Circuit Voltage DC 3 W
Pull-in at Max. Rated Control Circuit Voltage 50 Hz 130 V·A
Pull-in at Max. Rated Control Circuit Voltage 60 Hz 130 V·A
Pull-in at Max. Rated Control Circuit Voltage DC 135 V·A
Pull-in at Max. Rated Control Circuit Voltage DC 135 W
Power Lossat Rated Operating Conditions per Pole 10 W
Operate TimeBetween Coil De-energization and NO Contact Opening 37 ... 47 ms
Between Coil Energization and NO Contact Closing 25 ... 55 ms
Connecting Capacity Main CircuitFlexible 2 x 10 ... 70 mm²
Rigid Cu-Cable 2 x 10 ... 95 mm²
Connecting Capacity Auxiliary CircuitFlexible with Ferrule 2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
Flexible 2x0.75 ... 2.5 mm²
Solid 1 x 1 ... 4 mm²
Solid 2 x 1 ... 4 mm²
Stranded 2 x 1 .... 4 mm²
Connecting CapacityFlexible 2 x 10 ... 70 mm²
Rigid Cu-Cable 2 x 10 ... 95 mm²
Grau de proteçãoacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
Binário de apertoCable Lug 9 N·m
Main Circuit 8 N·m
Tipo de terminalDouble Clamp
Nome de ProdutoBlock Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 600 V
General Use Rating UL/CSA(1000 V AC) 200 A
Classificação de potência UL/CSA(200 V AC) Three Phase 40 hp
(208 V AC) Three Phase 40 hp
(220 ... 240 V AC) Three Phase 20 Hp
(220 ... 240 V AC) Three Phase 50 hp
(440 ... 480 V AC) Three Phase 40 Hp
(440 ... 480 V AC) Three Phase 100 hp
(550 ... 600 V AC) Three Phase 50 Hp
(550 ... 600 V AC) Three Phase 125 hp
Full Load Amps Motor Use(440 ... 480 V AC) Three Phase 124 A
(550 ... 600 V AC) Three Phase 125 A
Environmental
Temperatura do ar ambienteClose to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C
Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -40 ... 70 °C
Altitude de operação máxima permissívelWithout Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
ABB EcoSolutionsSim
ABB Site Meeting Group Waste To Landfill TargetNon-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility
End Of Life Disassembling Instructions1SFC100112M0001
Environmental Product Declaration - EPD1SFC100092D0201
2TFP200059A1001
Improved Energy Efficiency for CustomersProduct Efficiency - Product requires less energy to operate compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 87.8 %
Sustainable Material Content in Product (wt. %)Recycled Metal - 37 %
Certificates and Declarations
A2L Certificate – UL9AKK108468A6693
Certificado ABS14-LD1092198-PDA
Certificado BVBV_36353_A0BV
CB CertificateSEMKO_SE-70479M1
CCS CertificateGB14T00030
CQC CertificateCQC2013010304604055
Declaration of Conformity - CCC2020980304001304
Declaração de conformidade -CE2CMT2015-005439
Declaration of Conformity - UKCA2CMT2020-006118
Certificado DNVDNV_E-14043
EAC Certificate9AKK107046A8618
KC Certificate9AKK107046A9910
Certificado LRLR_14_70011(E1)
Certificado PRSTE_2092_880423_16
Certificado RINAELE060313XG_002
Certificado RMRS9AKK107045A6978
Certificado UL20120925-E36588
UL Listing CardUL_E36588
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1207 mm
Profundidade/Comprimento da embalagem Nível 1216 mm
Altura da embalagem Nível 1150 mm
Peso bruto da embalagem Nível 11.75 kg
Nível de Embalagem 1 EAN7320500482032
External Classifications and Standards
Código de classificação do objetoQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Código de Categoria Granular IDEA (IGCC)4758 >> Iec Contactors
E-Number (Finland)3706369
