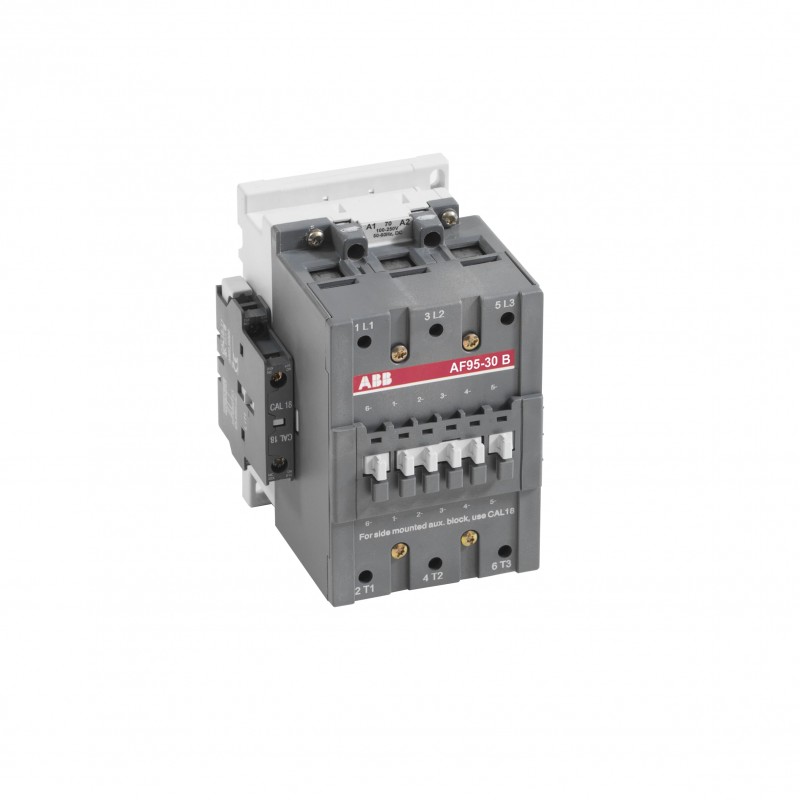

1SFL437063R7211 ABB Contator AF95B-30-11 20-60V DC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SFL437063R7211 ABB Contator AF95B-30-11 20-60V DC

1SFL437063R7211

ABB

Contator AF95B-30-11 20-60V DC

AF95B-30-11 20-60V DC Contactor

Mais detalhes


Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85364900
Popular Downloads
Ficha de dados, informação técnica1SBC100192C0206
Instruções e Manuais5309660-60
Dimensions
Largura Líquida do Produto102 mm
Profundidade/Comprimento Líquidos do Produto123.5 mm
Altura Líquida do Produto148 mm
Peso Líquido do Produto1.9 kg
Diagrama de medidas53540923-1
Technical
Number of Main Contacts NO3
Number of Main Contacts NC0
Number of Auxiliary Contacts NO1
Number of Auxiliary Contacts NC1
Número de polos3P
NormasIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensão operacional nominalMain Circuit 1000 V
Conventional Free-air Thermal Current (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 145 A
Rated Operational Current AC-1 (Ie)(690 V) 40 °C 145 A
(690 V) 55 °C 135 A
(690 V) 70 °C 115 A
Rated Operational Current AC-3 (Ie)(415 V) 55 °C 96 A
(440 V) 55 °C 93 A
(500 V) 55 °C 80 A
(690 V) 55 °C 65 A
(1000 V) 55 °C 30 A
(380 / 400 V) 55 °C 96 A
(220 / 230 / 240 V) 55 °C 96
Rated Operational Current DC-1 (Ie)(110 V) 2 Poles in Series, 40 °C 145 A
(110 V) 2 Poles in Series, 55 °C 135 A
(110 V) 2 Poles in Series, 70 °C 115 A
(110 V) 3 Poles in Series, 40 °C 145 A
(110 V) 3 Poles in Series, 55 °C 135 A
(110 V) 3 Poles in Series, 70 °C 115 A
(220 V) 3 Poles in Series, 40 °C 145 A
(220 V) 3 Poles in Series, 55 °C 135 A
(220 V) 3 Poles in Series, 70 °C 115 A
Rated Operational Current DC-3 (Ie)(110 V) 2 Poles in Series, 40 °C 145 A
(110 V) 2 Poles in Series, 55 °C 135 A
(110 V) 2 Poles in Series, 70 °C 115 A
(110 V) 3 Poles in Series, 40 °C 145 A
(110 V) 3 Poles in Series, 55 °C 135 A
(110 V) 3 Poles in Series, 70 °C 115 A
(220 V) 3 Poles in Series, 40 °C 145 A
(220 V) 3 Poles in Series, 55 °C 135 A
(220 V) 3 Poles in Series, 70 °C 115 A
(72 V) 1-Pole, 40 °C 130 A
(72 V) 1-Pole, 55 °C 130 A
(72 V) 1-Pole, 70 °C 115 A
Rated Operational Current DC-5 (Ie)(110 V) 2 Poles in Series, 40 °C 145 A
(110 V) 2 Poles in Series, 55 °C 135 A
(110 V) 2 Poles in Series, 70 °C 115 A
(110 V) 3 Poles in Series, 40 °C 145 A
(110 V) 3 Poles in Series, 55 °C 135 A
(110 V) 3 Poles in Series, 70 °C 115 A
(220 V) 3 Poles in Series, 40 °C 145 A
(220 V) 3 Poles in Series, 55 °C 135 A
(220 V) 3 Poles in Series, 70 °C 115 A
Rated Operational Power AC-3 (Pe)(415 V) 55 kW
(440 V) 55 kW
(500 V) 55 kW
(690 V) 55 kW
(1000 V) 40 kW
(380 / 400 V) 45 kW
(220 / 230 / 240 V) 25 kW
Rated Breaking Capacity AC-38 x Ie AC-3
Rated Making Capacity AC-310 x Ie AC-3
Dispositivos com proteção de curto-circuitogG Type Fuses 160 A
Maximum Breaking Capacitycos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1160 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 800 A
Rated Insulation Voltage (Ui)acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
acc. to UL/CSA 600 V
Rated Impulse Withstand Voltage (Uimp)Main Circuit 8 kV
Maximum Electrical Switching Frequency(AC-1) 300 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 300 cycles per hour
Mechanical Durability10 million
Maximum Mechanical Switching Frequency300 cycles per hour
Coil Operating Limits(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Rated Control Circuit Voltage (Uc)DC Operation 20 ... 60 V
Coil ConsumptionHolding at Max. Rated Control Circuit Voltage 50 Hz 7 V·A
Holding at Max. Rated Control Circuit Voltage 60 Hz 7 V·A
Holding at Max. Rated Control Circuit Voltage DC 2 W
Pull-in at Max. Rated Control Circuit Voltage 50 Hz 350 V·A
Pull-in at Max. Rated Control Circuit Voltage 60 Hz 350 V·A
Pull-in at Max. Rated Control Circuit Voltage DC 400 W
Power Lossat Rated Operating Conditions per Pole 3.5 W
Operate TimeBetween Coil De-energization and NC Contact Closing 60 ... 130 ms
Between Coil De-energization and NO Contact Opening 55 ... 125 ms
Between Coil Energization and NC Contact Opening 27 ... 77 ms
Between Coil Energization and NO Contact Closing 30 ... 80 ms
Connecting Capacity Main CircuitBar 30 mm²
Flexible with Cable End 2 x 6 ... 35 mm²
Rigid 2 x 6 ... 65 mm²
Connecting Capacity Auxiliary CircuitFlexible with Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible 2x0.75 ... 2.5 mm²
Solid 2 x 1 ... 4 mm²
Stranded 2 x 1 .... 4 mm²
Connecting CapacityBar 30 mm²
Flexible with Cable End 2 x 6 ... 35 mm²
Rigid 2 x 6 ... 65 mm²
Grau de proteçãoacc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Connecting Terminals (delivered in open position) Main PolesM8 hexagon socket screw with single connector
Binário de apertoMain Circuit 8 N·m
Tipo de terminalCable Clamp
Nome de ProdutoBlock Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 600 V
General Use Rating UL/CSA(600 V AC) 125 A
Classificação de potência UL/CSA(120 V AC) Single Phase 7-1/2 hp
(200 ... 208 V AC) Three Phase 30 hp
(200 V AC) Three Phase 30 hp
(208 V AC) Three Phase 30 hp
(220 ... 240 V AC) Three Phase 30 hp
(240 V AC) Single Phase 20 hp
(440 ... 480 V AC) Three Phase 60 hp
(550 ... 600 V AC) Three Phase 75 hp
Full Load Amps Motor Use(120 V AC) Single Phase 80 A
(200 ... 208 V AC) Three Phase 92 A
(220 ... 240 V AC) Three Phase 80 A
(240 V AC) Single Phase 88 A
(440 ... 480 V AC) Three Phase 77 A
(550 ... 600 V AC) Three Phase 77 A
Environmental
Temperatura do ar ambienteClose to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Altitude de operação máxima permissívelWithout Derating 3000 m
Resistência ao Choque de acordo com IEC 60068-2-27Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: A 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: A 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: B1 15 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C1 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C2 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B1 5 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B2 15 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C1 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C2 20 g
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
Estado RoHSFollowing EU Directive 2011/65/EU
Toxic Substances Control Act - TSCA2CMT2023-006525
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
Certificates and Declarations
Certificado BV13409/C0 BV
CB CertificateSE-73661
CQC CertificateCQC2002010304007860
Declaration of Conformity - CCC2020980304001857
Declaração de conformidade -CE2CMT2015-005436
Declaration of Conformity - UKCA2CMT2020-006118
EAC Certificate9AKK107046A8618
Certificado GLGL_20260-04HH
Certificado LRLR_04-00015-E1
Certificado RINAELE060313XG/002
Certificado RMRSRMRS_12-03683-315
Certificado TÜVMHM-EST-7.70017788e
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1130 mm
Profundidade/Comprimento da embalagem Nível 1265 mm
Altura da embalagem Nível 1162 mm
Peso bruto da embalagem Nível 12.1 kg
Nível de Embalagem 1 EAN7320500318072
External Classifications and Standards
Código de classificação do objetoQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Código de Categoria Granular IDEA (IGCC)4755 >> Contactors
