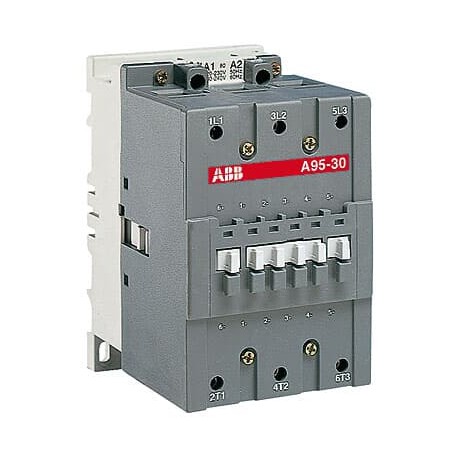

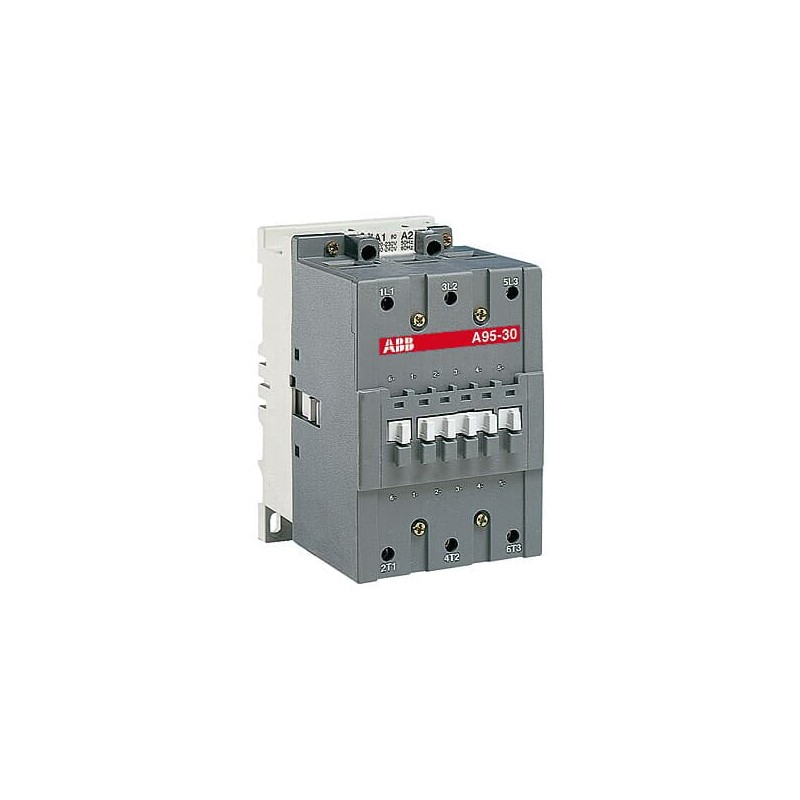

1SFL431022R8400 ABB UA95-30-00 CONDENSADO CONT. 60kVAr 100V50Hz Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SFL431022R8400 ABB UA95-30-00 CONDENSADO CONT. 60kVAr 100V50Hz

1SFL431022R8400

ABB

UA95-30-00 CONDENSADO CONT. 60kVAr 100V50Hz

UA95-30-00 110V 50Hz / 110-120V 60Hz Contactor

Mais detalhes


Aparelhos elétricos de baixa tensão > Contator capacitor

Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $382.50
Preço unitário: $382.50
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85364900
Popular Downloads
Ficha de dados, informação técnica1SBC100214C0202
Instruções e Manuais5309660-60
CAD Dimensional Drawing2CDC001079B0201
Dimensions
Largura Líquida do Produto90 mm
Profundidade/Comprimento Líquidos do Produto123.5 mm
Altura Líquida do Produto148 mm
Peso Líquido do Produto1.8 kg
Technical
Number of Main Contacts NO3
Number of Main Contacts NC0
Number of Auxiliary Contacts NO0
Number of Auxiliary Contacts NC0
Número de polos3P
Tensão operacional nominalMain Circuit 1000 V
Frequência nominal (f)Main Circuit 50 / 60 Hz
Conventional Free-air Thermal Current (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 145 A
Rated Operational Power AC-3 (Pe)(380 / 400 V) 45 kW
Rated Operational Power AC-6b (Pe)(230 / 240 V) 40 °C, 50 / 60 Hz 35 kvar
(230 / 240 V) 55 °C, 50 / 60 Hz 35 kvar
(230 / 240 V) 70 °C, 50 / 60 Hz 30 kvar
(400 / 415 V) 40 °C, 50 / 60 Hz 65 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 55 kvar
(400 / 415 V) 55 °C, 50 / 60 Hz 65 kvar
(440 V) 40 °C, 50 / 60 Hz 65 kvar
(440 V) 55 °C, 50 / 60 Hz 65 kvar
(440 V) 70 °C, 50 / 60 Hz 55 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 70 kvar
(500 / 550 V) 55 °C, 50 / 60 Hz 70 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 60 kvar
(690 V) 40 °C, 50 / 60 Hz 80 kvar
(690 V) 55 °C, 50 / 60 Hz 80 kvar
(690 V) 70 °C, 50 / 60 Hz 70 kvar
Rated Short-time Withstand Current Low Voltage (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 800 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 160 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 350 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1320 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 500 A
Maximum Breaking Capacitycos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1160 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 800 A
Rated Insulation Voltage (Ui)acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
acc. to UL/CSA 600 V
Rated Impulse Withstand Voltage (Uimp)Main Circuit 8 kV
Maximum Electrical Switching Frequency240 cycles per hour
Mechanical Durability10 million
Maximum Mechanical Switching Frequency3600 cycles per hour
Coil Operating Limits(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Rated Control Circuit Voltage (Uc)50 Hz 110 V
60 Hz 110 ... 120 V
Coil ConsumptionHolding at Max. Rated Control Circuit Voltage 50 Hz 22 V·A
Holding at Max. Rated Control Circuit Voltage 60 Hz 26 V·A
Pull-in at Max. Rated Control Circuit Voltage 50 Hz 350 V·A
Pull-in at Max. Rated Control Circuit Voltage 60 Hz 450 V·A
Power Lossat Rated Operating Conditions per Pole 7.5 W
Operate TimeBetween Coil De-energization and NC Contact Closing 7 ... 15 ms
Between Coil Energization and NO Contact Closing 10 ... 25 ms
Connecting Capacity Main CircuitBar 30 mm²
Flexible with Cable End 1 x 10 ... 70 mm²
Rigid 1 x 10 ... 95 mm²
Connecting Capacity Auxiliary CircuitFlexible with Ferrule 2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
Flexible 1x0.75 ... 2.5 mm²
Solid 2 x 1 ... 4 mm²
Stranded 2 x 1 .... 4 mm²
Connecting CapacityBar 30 mm²
Flexible with Cable End 2 x 6 ... 35 mm²
Rigid 1 x 10 ... 95 mm²
Grau de proteçãoacc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Connecting Terminals (delivered in open position) Main PolesM8 hexagon socket screw with single connector
Binário de apertoMain Circuit 8 N·m
Tipo de terminalCable Clamp
Nome de ProdutoBlock Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 600 V
Environmental
Temperatura do ar ambienteClose to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Altitude de operação máxima permissívelWithout Derating 3000 m
Resistência ao Choque de acordo com IEC 60068-2-27Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: A 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: A 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: B1 10 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C1 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C2 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B1 5 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B2 15 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C1 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C2 20 g
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
Certificates and Declarations
CB CertificateCB_CN64637
CQC CertificateCQC2003010304088242
CQC2009010304353513
Declaration of Conformity - CCC2020980304001551
2020980304001055
Declaração de conformidade -CE9AKK108471A1807
Declaration of Conformity - UKCA2CMT2020-006118
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1130 mm
Profundidade/Comprimento da embalagem Nível 1265 mm
Altura da embalagem Nível 1162 mm
Peso bruto da embalagem Nível 12 kg
Nível de Embalagem 1 EAN7320500144619
External Classifications and Standards
Código de classificação do objetoQ
ETIM 7EC001079 - Capacitor contactor
ETIM 8EC001079 - Capacitor contactor
ETIM 9EC001079 - Capacitor contactor
eClassV11.0 : 27371006
UNSPSC39121529
Código de Categoria Granular IDEA (IGCC)4756 >> Capacitor magnet contactor

ETIM for 1SFL431022R8400 Componentes industriais para Baixa Tensão (EC001079)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 110 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 110 V
Tipo de tensão para atuação (EF008242) AC
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Tipo de conexão elétrica do circuito principal (EF006819) Outro
Número de contatos principais como contato normalmente aberto (EF001374) 3
Número de contatos normalmente fechados como contato principal (EF001375) 0
Potência cega nominal em 400 V, 50 Hz (EF007044) 65 kvar
