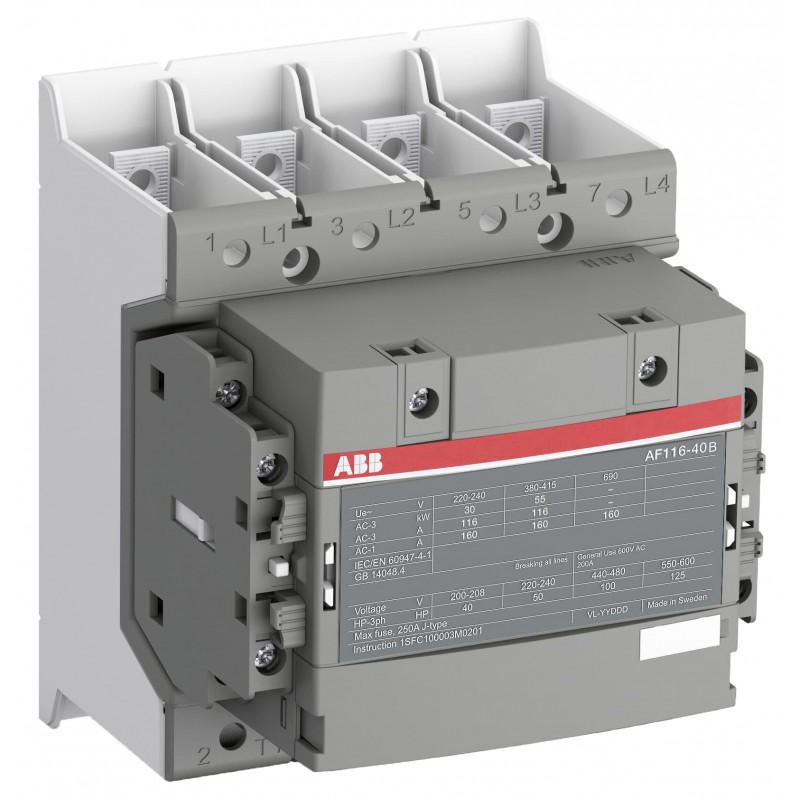

Ver maior As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SFL427263R1222 ABB AF116B-40-22-12

0/5 - 0 Opiniones

Referência: 1SFL427263R1222

Fabricante: ABB

Descrição:

AF116B-40-22-12

AF116B-40-22-12 Contactor

Mais detalhes

Categorias:

Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Garantía, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS

Best sellers

▲

Mais informação

▲

Ordering
Quantidade Mínima de Encomenda	1 piece
Número de tarifa aduaneira	85364900
Popular Downloads
Ficha de dados, informação técnica	1SBC100214C0202
Data Sheet, Technical Information (Part 2)	1SAC200017M0002
Instruções e Manuais	1SFC100003M0201
CAD Dimensional Drawing	2CDC001079B0201
Dimensions
Largura Líquida do Produto	120 mm
Profundidade/Comprimento Líquidos do Produto	128 mm
Altura Líquida do Produto	150 mm
Peso Líquido do Produto	2.05 kg
Technical
Number of Main Contacts NO	4
Number of Main Contacts NC	0
Number of Auxiliary Contacts NO	2
Number of Auxiliary Contacts NC	2
Número de polos	4P
Tensão operacional nominal	Main Circuit 690 V
Frequência nominal (f)	Main Circuit 50 / 60 Hz
Rated Operational Current AC-1 (I_e)	(690 V) 40 °C 160 A
	(690 V) 60 °C 145 A
	(690 V) 70 °C 130 A
Rated Operational Current AC-3 (I_e)	(415 V) 55 °C 116 A
	(440 V) 55 °C 116 A
	(380 / 400 V) 55 °C 116 A
	(220 / 230 / 240 V) 55 °C 116 A
Rated Operational Current DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 160 A
	(110 V) 2 Poles in Series, 60 °C 145 A
	(110 V) 2 Poles in Series, 70 °C 130 A
	(110 V) 3 Poles in Series, 40 °C 160 A
	(110 V) 3 Poles in Series, 60 °C 145 A
	(110 V) 3 Poles in Series, 70 °C 130 A
	(175 V) 2 Poles in Series, 40 °C 160 A
	(175 V) 2 Poles in Series, 60 °C 145 A
	(175 V) 2 Poles in Series, 70 °C 130 A
	(220 V) 3 Poles in Series, 40 °C 160 A
	(220 V) 3 Poles in Series, 60 °C 145 A
	(220 V) 3 Poles in Series, 70 °C 130 A
	(260 V) 3 Poles in Series, 40 °C 160 A
	(260 V) 3 Poles in Series, 60 °C 145 A
	(260 V) 3 Poles in Series, 70 °C 130 A
	(350 V) 4 Poles in Series, 40 °C 200 A
	(350 V) 4 Poles in Series, 60 °C 145 A
	(350 V) 4 Poles in Series, 70 °C 130 A
	(72 V) 1-Pole, 40 °C 160 A
	(72 V) 1-Pole, 60 °C 145 A
	(72 V) 1-Pole, 70 °C 130 A
	(72 V) 2 Poles in Series, 40 °C 160 A
	(72 V) 2 Poles in Series, 60 °C 145 A
	(72 V) 2 Poles in Series, 70 °C 130 A
	(72 V) 3 Poles in Series, 40 °C 160 A
	(72 V) 3 Poles in Series, 60 °C 145 A
	(72 V) 3 Poles in Series, 70 °C 130 A
	(90 V) 1 Pole, 40 °C 160 A
	(90 V) 1 Pole, 60 °C 145 A
	(90 V) 1 Pole, 70 °C 130 A
Rated Operational Current DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 145 A
	(110 V) 2 Poles in Series, 60 °C 145 A
	(110 V) 2 Poles in Series, 70 °C 130 A
	(110 V) 3 Poles in Series, 40 °C 145 A
	(110 V) 3 Poles in Series, 60 °C 145 A
	(110 V) 3 Poles in Series, 70 °C 130 A
	(220 V) 3 Poles in Series, 40 °C 145 A
	(220 V) 3 Poles in Series, 60 °C 145 A
	(220 V) 3 Poles in Series, 70 °C 130 A
	(72 V) 2 Poles in Series, 40 °C 145 A
	(72 V) 2 Poles in Series, 60 °C 145 A
	(72 V) 2 Poles in Series, 70 °C 130 A
	(72 V) 3 Poles in Series, 40 °C 145 A
	(72 V) 3 Poles in Series, 60 °C 145 A
	(72 V) 3 Poles in Series, 70 °C 130 A
Rated Operational Current DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 145 A
	(110 V) 2 Poles in Series, 60 °C 145 A
	(110 V) 2 Poles in Series, 70 °C 130 A
	(110 V) 3 Poles in Series, 40 °C 145 A
	(110 V) 3 Poles in Series, 60 °C 145 A
	(110 V) 3 Poles in Series, 70 °C 130 A
	(220 V) 3 Poles in Series, 40 °C 145 A
	(220 V) 3 Poles in Series, 60 °C 145 A
	(220 V) 3 Poles in Series, 70 °C 130 A
	(72 V) 2 Poles in Series, 40 °C 145 A
	(72 V) 2 Poles in Series, 60 °C 145 A
	(72 V) 2 Poles in Series, 70 °C 130 A
	(72 V) 3 Poles in Series, 40 °C 145 A
	(72 V) 3 Poles in Series, 60 °C 145 A
	(72 V) 3 Poles in Series, 70 °C 130 A
Rated Operational Power AC-3 (P_e)	(415 V) 55 kW
	(440 V) 75 kW
	(500 V) 75 kW
	(690 V) 55 kW
	(380 / 400 V) 55 kW
	(220 / 230 / 240 V) 30 kW
Rated Breaking Capacity AC-3e	8.5 x Ie AC-3e
Rated Making Capacity AC-3	10 x Ie AC-3
Rated Making Capacity AC-3e	12 x Ie AC-3e
Rated Short-time Withstand Current Low Voltage (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 160 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 536 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 1300 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 928 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 379 A
Rated Insulation Voltage (U_i)	acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
	acc. to UL/CSA 600 V
Maximum Electrical Switching Frequency	(AC-1) 300 cycles per hour
	(AC-3) 300 cycles per hour
Mechanical Durability	5 million
Maximum Mechanical Switching Frequency	300 cycles per hour
Coil Operating Limits	(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Rated Control Circuit Voltage (U_c)	50 Hz / 60 Hz 48 ... 130 V
	DC Operation 48 ... 130 V
Coil Consumption	Holding at Max. Rated Control Circuit Voltage 50 Hz 15.1 V·A
	Holding at Max. Rated Control Circuit Voltage 60 Hz 15.1 V·A
	Holding at Max. Rated Control Circuit Voltage DC 2.4 V·A
	Holding at Max. Rated Control Circuit Voltage DC 2.4 W
	Pull-in at Max. Rated Control Circuit Voltage 50 Hz 320 V·A
	Pull-in at Max. Rated Control Circuit Voltage 60 Hz 320 V·A
	Pull-in at Max. Rated Control Circuit Voltage DC 435 V·A
	Pull-in at Max. Rated Control Circuit Voltage DC 435 W
Power Loss	12 W
	at Rated Operating Conditions per Pole 12 W
Operate Time	Between Coil Energization and NO Contact Closing 25 ... 55 ms
Connecting Capacity Main Circuit	Flexible 2 x 10 ... 70 mm²
	Rigid Cu-Cable 2 x 10 ... 95 mm²
Connecting Capacity Auxiliary Circuit	Flexible with Ferrule 2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
	Flexible 2x0.75 ... 2.5 mm²
	Solid 2 x 1 ... 4 mm²
	Stranded 2 x 1 .... 4 mm²
Connecting Capacity	Flexible 2 x 10 ... 70 mm²
	Rigid Cu-Cable 2 x 10 ... 95 mm²
Grau de proteção	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
Binário de aperto	Cable Lug 9 N·m
	Main Circuit 8 N·m
Tipo de terminal	Main Circuit: Bars
Nome de Produto	Block Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSA	Main Circuit 600 V
General Use Rating UL/CSA	(600 V AC) 160 A
Classificação de potência UL/CSA	(200 ... 208 V AC) Three Phase 15 Hp
	(200 V AC) Three Phase 30 hp
	(208 V AC) Three Phase 30 hp
	(220 ... 240 V AC) Three Phase 20 Hp
	(220 ... 240 V AC) Three Phase 40 hp
	(440 ... 480 V AC) Three Phase 40 Hp
	(440 ... 480 V AC) Three Phase 75 hp
	(550 ... 600 V AC) Three Phase 50 Hp
	(550 ... 600 V AC) Three Phase 100 hp
Environmental
Temperatura do ar ambiente	Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C
	Close to Contactor for Storage -40 ... 70 °C
Altitude de operação máxima permissível	Without Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informação RoHS	2CMT2021-006277
Toxic Substances Control Act - TSCA	2CMT2023-006525
REEE B2C / B2B	Business To Business
Categoria REEE	5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sim
ABB Site Meeting Group Waste To Landfill Target	Non-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility
End Of Life Disassembling Instructions	1SFC100112M0001
Environmental Product Declaration - EPD	1SFC100092D0201
Improved Energy Efficiency for Customers	Product Efficiency - Product requires less energy to operate compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555	Design for Closing Resource Loops - Standard EN45555 - 87.8 %
Sustainable Material Content in Product (wt. %)	Recycled Metal - 37 %
Certificates and Declarations
CB Certificate	SEMKO_SE-77317
CQC Certificate	CQC2013010304604055
Declaration of Conformity - CCC	2020980304001304
Declaração de conformidade -CE	2CMT2015-005440
Declaration of Conformity - UKCA	2CMT2020-006124
EAC Certificate	9AKK107046A8618
KC Certificate	9AKK107046A9911
Certificado UL	E73397_20140710
Container Information
Unidades de embalagem Nível 1	box 1 piece
Largura da embalagem Nível 1	147 mm
Profundidade/Comprimento da embalagem Nível 1	197 mm
Altura da embalagem Nível 1	155 mm
Peso bruto da embalagem Nível 1	2.25 kg
Nível de Embalagem 1 EAN	7320500511459
External Classifications and Standards
Código de classificação do objeto	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Código de Categoria Granular IDEA (IGCC)	4755 >> Contactors
E-Number (Sweden)	3210461
