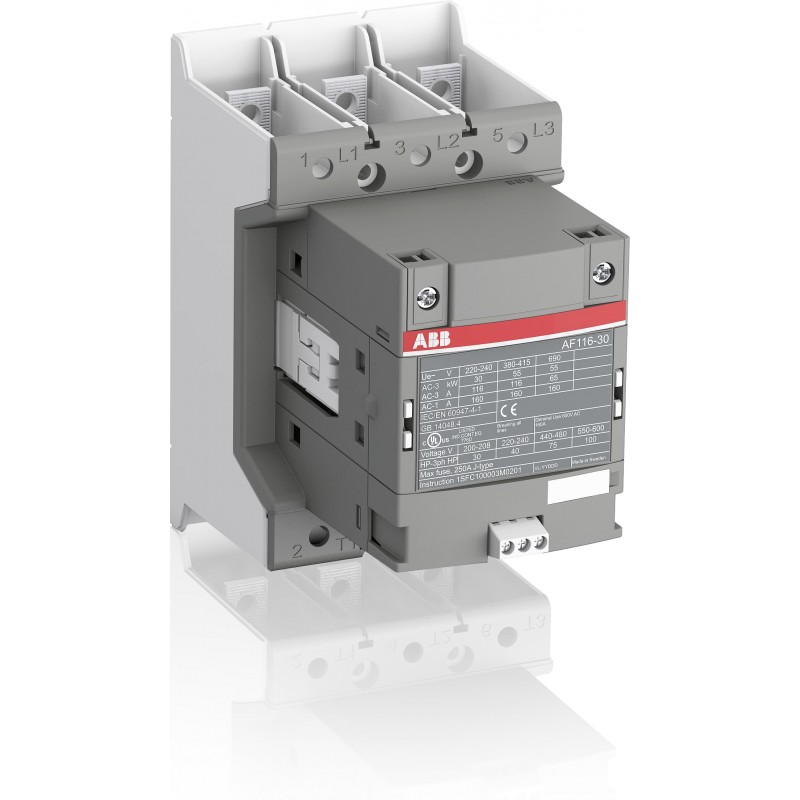

1SFL427001R3300 ABB Contator AF116-30-00-33
1SFL427001R3300
ABB
Contator AF116-30-00-33
AF116-30-00-33 Contactor
Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA
Contatores e relés de sobrecarga
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Related products
▲Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85364900 |
| Popular Downloads | |
| EPLAN Data | 9AAC174538_EPLAN |
| Ficha de dados, informação técnica | 1SBC100214C0202 |
| Data Sheet, Technical Information (Part 2) | 1SAC200017M0002 |
| Instruções e Manuais | 1SFC100003M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensions | |
| Largura Líquida do Produto | 90 mm |
| Profundidade/Comprimento Líquidos do Produto | 142.5 mm |
| Altura Líquida do Produto | 150 mm |
| Peso Líquido do Produto | 1.55 kg |
| Technical | |
| Number of Main Contacts NO | 3 |
| Number of Main Contacts NC | 0 |
| Number of Auxiliary Contacts NO | 0 |
| Number of Auxiliary Contacts NC | 0 |
| Número de polos | 3P |
| Tensão operacional nominal | Main Circuit 690 V |
| Frequência nominal (f) | Main Circuit 60 Hz |
| Conventional Free-air Thermal Current (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 160 A |
| Rated Operational Current AC-1 (Ie) | (690 V) 40 °C 160 A |
| (690 V) 60 °C 145 A | |
| (690 V) 70 °C 130 A | |
| Rated Operational Current AC-3 (Ie) | (415 V) 55 °C 116 A |
| (440 V) 55 °C 116 A | |
| (500 V) 55 °C 110 A | |
| (690 V) 55 °C 65 A | |
| (380 / 400 V) 55 °C 116 A | |
| (220 / 230 / 240 V) 55 °C 116 A | |
| Rated Operational Current AC-3e (Ie) | (415 V) 60 °C 116 A |
| (440 V) 60 °C 116 A | |
| (500 V) 60 °C 110 A | |
| (690 V) 60 °C 65 A | |
| (380 / 400 V) 60 °C 116 A | |
| (220 / 230 / 240 V) 60 °C 116 A | |
| Rated Operational Power AC-3 (Pe) | (415 V) 55 kW |
| (440 V) 75 kW | |
| (500 V) 75 kW | |
| (690 V) 55 kW | |
| (380 / 400 V) 55 kW | |
| (220 / 230 / 240 V) 30 kW | |
| Rated Operational Power AC-3e (Pe) | (415 V) 55 kW |
| (440 V) 75 kW | |
| (500 V) 75 kW | |
| (690 V) 55 kW | |
| (380 / 400 V) 55 kW | |
| (220 / 230 / 240 V) 30 kW | |
| Rated Breaking Capacity AC-3 | 8 x Ie AC-3 |
| Rated Breaking Capacity AC-3e | 8.5 x Ie AC-3e |
| Rated Making Capacity AC-3 | 10 x Ie AC-3 |
| Rated Making Capacity AC-3e | 12 x Ie AC-3e |
| Dispositivos com proteção de curto-circuito | gG Type Fuses 250 A |
| Rated Short-time Withstand Current Low Voltage (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 928 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 160 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 379 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1160 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 536 A | |
| Rated Insulation Voltage (Ui) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V |
| acc. to UL/CSA 600 V | |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Maximum Electrical Switching Frequency | (AC-1) 300 cycles per hour |
| (AC-2 / AC-4) 150 cycles per hour | |
| (AC-3) 300 cycles per hour | |
| Mechanical Durability | 5 million |
| Maximum Mechanical Switching Frequency | 300 cycles per hour |
| Coil Operating Limits | (acc. to IEC 60947-4-1) Uc (at θ ≤ 70 °C) |
| Rated Control Circuit Voltage (Uc) | 50 Hz 100 ... 250 V |
| 60 Hz 100 ... 250 V | |
| DC Operation 100 ... 250 V | |
| Coil Consumption | Holding at Max. Rated Control Circuit Voltage 50 Hz 30.7 V·A |
| Holding at Max. Rated Control Circuit Voltage 60 Hz 30.7 V·A | |
| Holding at Max. Rated Control Circuit Voltage DC 2.8 V·A | |
| Holding at Max. Rated Control Circuit Voltage DC 2.8 W | |
| Pull-in at Max. Rated Control Circuit Voltage 50 Hz 220 V·A | |
| Pull-in at Max. Rated Control Circuit Voltage 60 Hz 220 V·A | |
| Pull-in at Max. Rated Control Circuit Voltage DC 275 V·A | |
| Pull-in at Max. Rated Control Circuit Voltage DC 275 W | |
| Power Loss | at Rated Operating Conditions per Pole 6 W |
| Operate Time | Between Coil De-energization and NO Contact Opening 37 ... 47 ms |
| Between Coil Energization and NO Contact Closing 25 ... 55 ms | |
| Grau de proteção | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40 |
| Tipo de terminal | Double Clamp |
| Nome de Produto | Block Contactor |
| Technical UL/CSA | |
| General Use Rating UL/CSA | (600 V AC) 160 A |
| Classificação de potência UL/CSA | (200 ... 208 V AC) Three Phase 15 Hp |
| (200 V AC) Three Phase 30 hp | |
| (208 V AC) Three Phase 30 hp | |
| (220 ... 240 V AC) Three Phase 20 Hp | |
| (220 ... 240 V AC) Three Phase 40 hp | |
| (440 ... 480 V AC) Three Phase 40 Hp | |
| (440 ... 480 V AC) Three Phase 75 hp | |
| (550 ... 600 V AC) Three Phase 50 Hp | |
| (550 ... 600 V AC) Three Phase 100 hp | |
| Environmental | |
| Temperatura do ar ambiente | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -40 ... 70 °C | |
| Altitude de operação máxima permissível | Without Derating 3000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informação RoHS | 2CMT2021-006277 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | Non-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility |
| End Of Life Disassembling Instructions | 1SFC100112M0001 |
| Environmental Product Declaration - EPD | 1SFC100092D0201 |
| Improved Energy Efficiency for Customers | Product Efficiency - Product requires less energy to operate compared to similar product on market or older products from the same line |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 87.8 % |
| Sustainable Material Content in Product (wt. %) | Recycled Metal - 37 % |
| Certificates and Declarations | |
| A2L Certificate – UL | 9AKK108468A6693 |
| Certificado ABS | 14-LD1092198-PDA |
| Certificado BV | BV_36353_A0BV |
| CB Certificate | SEMKO_SE-70479M1 |
| CCS Certificate | GB14T00030 |
| CQC Certificate | CQC2013010304604055 |
| Declaration of Conformity - CCC | 2020980304001304 |
| Declaração de conformidade -CE | 2CMT2015-005439 |
| Declaration of Conformity - UKCA | 2CMT2020-006118 |
| Certificado DNV | DNV_E-14043 |
| EAC Certificate | 9AKK107046A8618 |
| Certificado LR | 16-20064 |
| Certificado PRS | TE_2092_880423_16 |
| Certificado RINA | ELE060313XG_002 |
| Certificado RMRS | 9AKK107045A6978 |
| Certificado UL | 20120925-E36588 |
| UL Listing Card | UL_E36588 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 207 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 216 mm |
| Altura da embalagem Nível 1 | 150 mm |
| Peso bruto da embalagem Nível 1 | 1.75 kg |
| Nível de Embalagem 1 EAN | 7320500478493 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de Categoria Granular IDEA (IGCC) | 4758 >> Iec Contactors |
| E-Number (Finland) | 3707479 |
| Característica | Valor |
|---|---|
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 100 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 100 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 100 V |
| Tipo de tensão para atuação (EF008242) | AC/DC |
| Corrente nominal de operação Ie em AC-1, 400 V (EF001393) | 160 A |
| Corrente nominal de operação Ie em AC-3, 400 V (EF001392) | 116 A |
| Potência de operação nominal em AC-3, 400 V (EF001364) | 55 kW |
| Potência nominal de operação NEMA (EF011960) | 14.9140 kW |
| Versão modular (EF001126) | Não |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Tipo de conexão elétrica do circuito principal (EF006819) | Ligação com parafuso |
| Número de contatos normalmente fechados como contato principal (EF001375) | 0 |
| Número de contatos principais como contato normalmente aberto (EF001374) | 3 |
