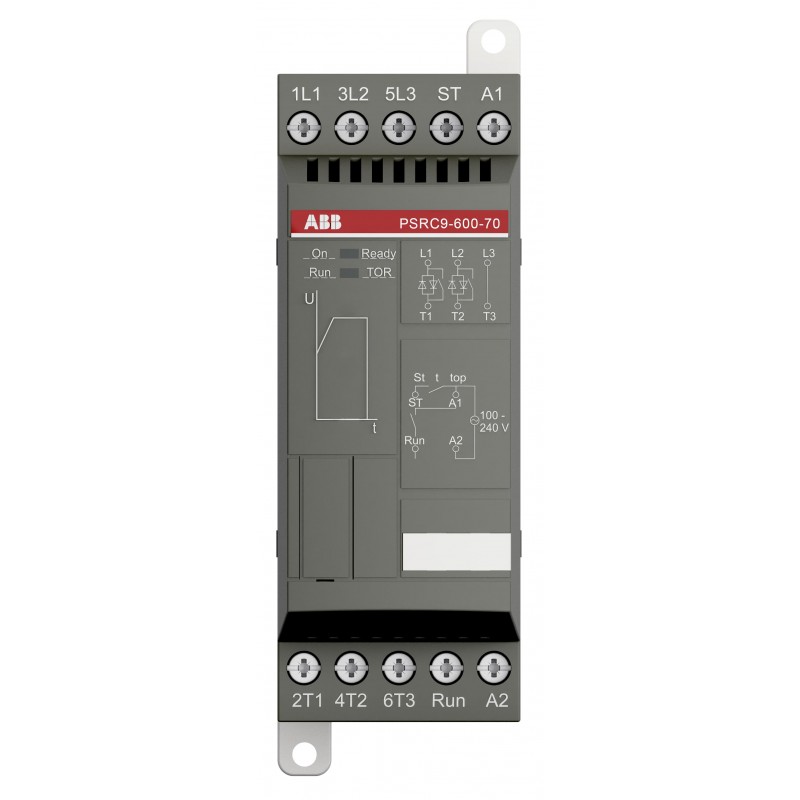

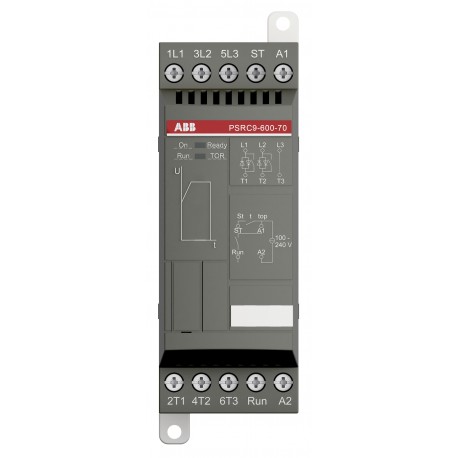

1SFA896205R7000 ABB PSRC9-600-70 COMPRESSOR SUAVE ARR.
1SFA896205R7000
ABB
PSRC9-600-70 COMPRESSOR SUAVE ARR.
PSRC9-600-70 ARR. MACIO PARA COMPRESSOR
PSRC9-600-70 Softstarter - 9 A - 208 ... 600 V AC
Aparelhos elétricos de baixa tensão > Acionador de partida progressivo
Soft Starters
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Related products
▲Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85371091 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SFC132012C0201 |
| Instruções e Manuais | 1SFC132041M0001 |
| Instructions and Manuals (Part 3) | 1SFC132060M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC172768_EPLAN |
| Wiring Diagram | N/A |
| Dimensions | |
| Largura Líquida do Produto | 114 mm |
| Altura Líquida do Produto | 140 mm |
| Profundidade/Comprimento Líquidos do Produto | 45 mm |
| Peso Líquido do Produto | 0.4 kg |
| Technical | |
| Tensão operacional nominal | 208 ... 600 V AC |
| Rated Control Supply Voltage (Us) | 100 ... 240 V AC |
| Rated Control Circuit Voltage (Uc) | 24 V DC |
| Frequência nominal (f) | 50/60 Hz |
| Main Circuit 50 / 60 Hz | |
| Rated Operational Power - In-Line Connection (Pe) | (230 V) 2.2 kW |
| (400 V) 4 kW | |
| (500 V) 4 kW | |
| Corrente Operacional Nominal - Conexão Em Linha (Ie) | 9 A |
| Percentagem do fator de serviço | 100 % |
| Overload Protection | Recommended MS116 6.30 ... 10.00 |
| Integrated Electronic Overload | No |
| Starting Capacity at Maximum Rated Current Ie | 4xIe for 6s |
| Ramp Time | Fixed setting |
| Fixed setting | |
| Initial Voltage During Start | Fixed setting |
| Step Down Voltage Special Ramp | Fixed setting |
| Current Limit Function | No |
| Switch for Inside Delta Connection | Não |
| Run Signal Relay | Sim |
| By-pass Signal Relay | No |
| Fault Signal Relay | No |
| Overload Signal Relay | Não |
| Signal Indication Completed Start Ramp (LED) | Green |
| Signal Indication Ready to Start/Standby ON (LED) | Green |
| Indicação de sinal em funcionamento R (LED) | Green |
| Signal Indication Ramping Up/Down (LED) | Green |
| Number of Starts Per Hour at 3.5*Ie for 7 sec. 50% ON Time 50% OFF Time | 10 |
| Comunicação | FiledBusPlug(Optional) |
| Grau de proteção | acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 |
| Tipo de terminal | Screw Terminals |
| Connecting Capacity Main Circuit | Rigid 2 x 0.75 ... 1.5 mm² |
| Connecting Capacity Supply Circuit | Rigid 1 x 0.75 ... 2.5 |
| Binário de aperto | Control Circuit 1 N·m |
| Main Circuit 1 N·m | |
| Supply Circuit 1 N·m | |
| Tipo de produto principal | PSRC9 |
| Function | Soft start with voltage ramp |
| Soft stop with voltage ramp | |
| Technical UL/CSA | |
| Classificação de potência UL/CSA | (200 ... 208 V AC) Three Phase 2 Hp |
| (220 ... 240 V AC) Three Phase 2 Hp | |
| (440 ... 480 V AC) Three Phase 5 Hp | |
| (550 ... 600 V AC) Three Phase 7.5 Hp | |
| Maximum Operating Voltage UL/CSA | Main Circuit 600 V |
| Tightening Torque UL/CSA | Control Circuit 8.9 in·lb |
| Main Circuit 8.9 | |
| Supply Circuit 8.9 in·lb | |
| Environmental | |
| Temperatura do ar ambiente | Operation -25 ... +60 °C |
| Storage -40 ... +70 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2022-006481 |
| Informação RoHS | 2CMT2022-006500 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006524 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| CQC Certificate | CQC2006010304208085 |
| Declaration of Conformity - CCC | 2020980304001087 |
| Declaração de conformidade -CE | 2CMT003878 |
| Container Information | |
| Largura da embalagem Nível 1 | 121 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 50 mm |
| Altura da embalagem Nível 1 | 156 mm |
| Peso bruto da embalagem Nível 1 | 0.5 kg |
| Nível de Embalagem 1 EAN | 7320500465493 |
| Unidades de embalagem Nível 1 | box 1 piece |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 7 | EC000640 - Soft starter |
| ETIM 8 | EC000640 - Soft starter |
| ETIM 9 | EC000640 - Soft starter |
| eClass | V11.0 : 27370907 |
| UNSPSC | 39121521 |
| Código de Categoria Granular IDEA (IGCC) | 4740 >> Soft starter |
| Característica | Valor |
|---|---|
| Corrente nominal de operação Ie a 40° C Tu (EF007039) | 9 A |
| Tensão nominal de operação Ue (EF002418) | 208 V |
| Motor trifásico de potência nominal, em linha, a 230 V (EF007053) | 2.2 kW |
| Motor trifásico de potência nominal, em linha, a 400 V (EF007054) | 4 kW |
| Bypass interno (EF009214) | Sim |
| Com display (EF000458) | Não |
| Controlo de torque (EF009215) | Não |
| Temperatura ambiente avaliada sem redução (EF007074) | 40 °C |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 100 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 100 V |
| Tipo de tensão para atuação (EF008242) | AC |
| Proteção integrada contra sobrecarga do motor (EF007297) | Não |
| Classe de engate/gatilho (EF006668) | Ajustável |
| Grau de proteção (IP) (EF005474) | IP20 |
| Grau de proteção (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG SOFTSTARTERS EN.pdf | 49 Mbytes |
|
