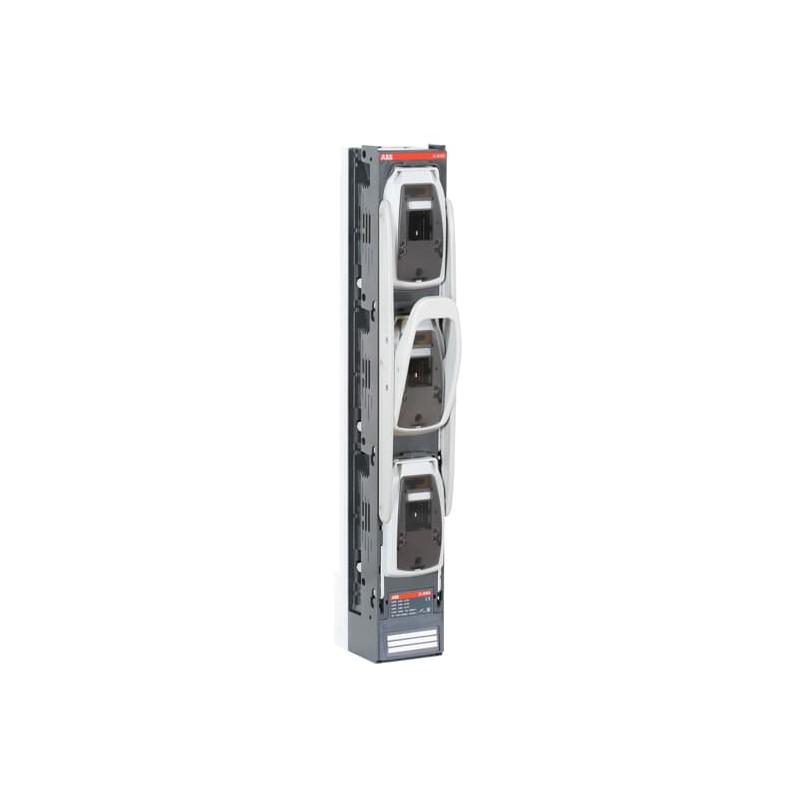

ABB 1SEP620011R3000 1SEP620011R3000 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

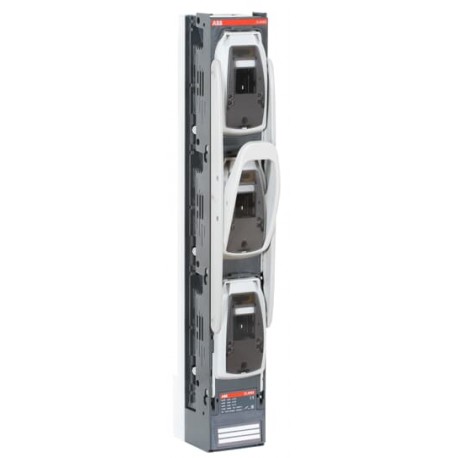

1SEP620011R3000 ABB ZLBM1-3P-M12 fusível de desconexão

Referência: 1SEP620011R3000

Fabricante: ABB

Descrição:

ZLBM1-3P-M12 fusível de desconexão
ZLBM1-3P-M12 Fuse switch disconnector

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 195,63 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetNo non-hazardous waste is sent to a landfill
UL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108470A6421
Environmental Product Declaration - EPD9AKK108469A4923
Recyclability Rate of the Product acc. to EN4555576,90 %
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Popular Downloads
Ficha de dados, informação técnica1SEC312023D0201
Instruções e Manuais9AKK107991A1277
Mechanical Drawings9AKK107991A5838
9AKK107991A5839
9AKK106103A4262
9AKK106103A4261
Electrical Drawings9AKK108466A4607
9AKK108466A4606
Environmental Product Declaration - EPD9AKK108469A4923
Environmental
Grau de proteçãoFront IP30
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85389099
País de origemBulgaria
Dimensions
Tamanho da estrutura do produtoLow
Largura Líquida do Produto99 mm
Altura Líquida do Produto662 mm
Profundidade/Comprimento Líquidos do Produto185 mm
Peso Líquido do Produto3.63 kg
Container Information
Unidades de embalagem Nível 1shrink-wrap 1 piece
Largura da embalagem Nível 199 mm
Profundidade/Comprimento da embalagem Nível 1185 mm
Altura da embalagem Nível 1662 mm
Peso bruto da embalagem Nível 13.8 kg
Nível de Embalagem 1 EAN7025840088233
Technical
Grau de proteçãoFront IP30
Device Type Manager (DTM)Fuseswitchdisconnector
Distance Between Phases185 mm
Electronic Fuse MonitoringNão
Tamanho do fusívelNH1
Fuse SystemDIN
Handle Type3P
Número de polos3P
Power Lossat Rated Load 37.8 W
Corrente nominal (In)Main Circuit 250 A
Rated Impulse Withstand Voltage (Uimp)Main Circuit 8 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-20B(690 V) 250 A
(500 V) 250 A
(400 V) 250 A
(800 V) 200 A
Rated Operational Current AC-21B (Ie)(690 V) 250 A
(500 V) 250 A
(400 V) 250 A
(800 V) 200 A
Rated Operational Current AC-22B (Ie)(1000 V) 250 A
(1000 V) 400V;250 A
(1000 V) 500V;250 A
(1000 V) 800V;250 A
Rated Operational Current AC-23B (Ie)(400V) 250 A
Tensão operacional nominalMain Circuit 1000 V AC
NormasIEC60947-3
Tipo de terminalBolt
Binário de aperto25 N·m
Technical UL/CSA
Binário de aperto25 N·m
Certificates and Declarations
Declaração de conformidade -CE1SEP500046P0001
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001041 - End bracket for terminal block
eClassV11.1 : 27371401
Categoria REEE4. Large Equipment (Any External Dimension More Than 50 cm)
E-Number (Finland)3660407

ETIM for 1SEP620011R3000 Componentes industriais para Baixa Tensão (EC001040)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaNão
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica250 A
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica120 kA
Nome da característicaAdequado para fusíveis (EF006692)
Valor da característicaNH1
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaCom proteção contra erros (EF007384)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaEntrada de Cabo (EF000537)
Valor da característicaAo fundo
Nome da característicaEquipado com conectores (EF011696)
Valor da característicaNão
Nome da característicaAdequado para montagem no solo (EF007243)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal (EF007246)
Valor da característicaNão
Nome da característicaAdequado para montagem em barramento (EF007259)
Valor da característicaSim
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaOutro
Nome da característicaPosição do elemento de atuação (EF009410)
Valor da característicaLado frontal
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP30
