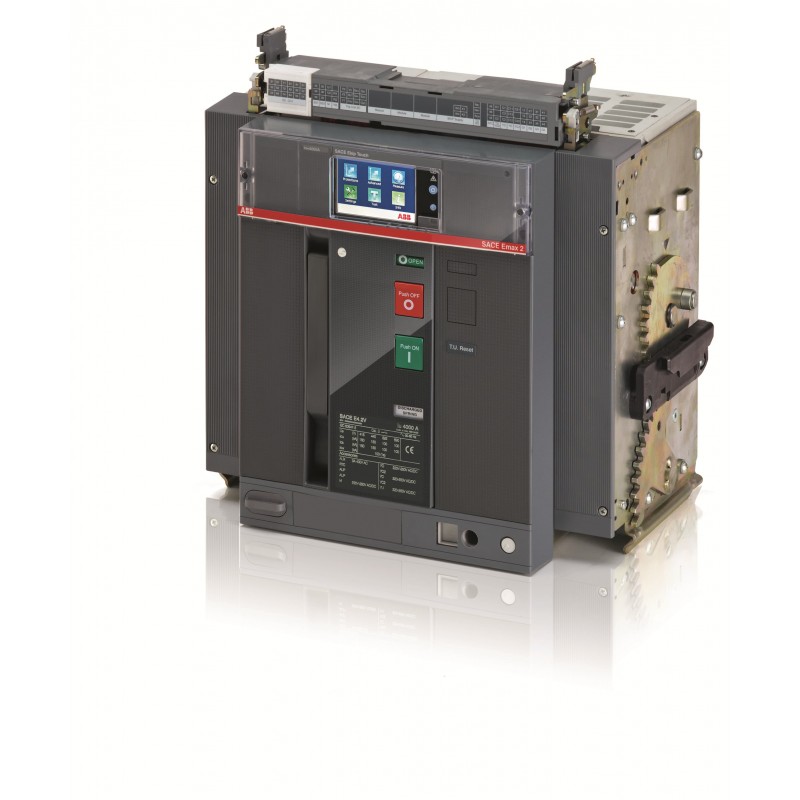

1SDA121143R1 ABB E4.2H/E12 3200 Ekip Toque LSIG 3p WMP
1SDA121143R1
ABB
E4.2H/E12 3200 Ekip Toque LSIG 3p WMP
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Bastidor "Megamax-Emax"
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Environmental Product Declaration - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 28a98670-60f4-42c2-950b-8f93edafaf63 China |
| SCIP simplificado | f642fc3f-332b-4879-82e9-3afc8741fdbc France |
| 5a74a3a1-bf88-4a77-9b67-5b26ee34d4f0 Sweden | |
| e3bd0e52-9c2d-4221-9e0e-487a2e7e0208 Poland | |
| c306d3b1-8139-4079-b73f-2ad514cdefed Belgium | |
| 8f79abda-de3f-47ae-b254-e89617fb1b24 Germany | |
| d7f1466c-cd18-4da0-b447-f915e34650b1 Spain | |
| ff7d957e-7812-49b9-8291-c685f991b39c Denmark | |
| 49321a83-33de-4fe9-beed-dc09d1fbfff7 Norway | |
| ea62121c-fe3b-4e01-8495-fb8f55e16ad3 Croatia | |
| 7a729917-ea23-4b17-a09a-d8062a104d4b Greece | |
| f2b05607-b811-433d-baa3-26af72f72920 Hungary | |
| e5031d7f-9d5d-45cd-b3bf-f847676f5d6c Hungary | |
| 2712ffc4-a13a-429a-a895-b2ac88d12dde Estonia | |
| d932283a-392d-4f17-94b4-7135e64e6fa4 Poland | |
| ece91a31-e0ac-4662-9805-2108eb046fd1 Bulgaria | |
| 8acd6f78-9eb8-40ef-b203-865871b1e89c Germany | |
| c47b992c-698d-46f3-baad-f6c33522f97e Sweden | |
| d3ba18bf-9bfd-48ff-a33f-4f69162b7895 Portugal | |
| ccded9e3-b340-4f33-9fd4-8799864ab210 Netherlands | |
| bfea2044-12bc-4639-8cf4-c9269758f3bb Poland | |
| e4805113-455b-451b-8c46-32d22c2c6353 Czech Republic | |
| 5ed6e0ae-9971-45bf-a6f8-3878e82ca305 Belgium | |
| af9bc9cd-4b9f-4cc2-b763-615cdef2278f France | |
| 03b65d82-771f-4230-809a-d1b1b0df0205 Germany | |
| 892ac42a-2a4f-43f7-bf5e-d84585c18165 Finland | |
| e7af369a-0e25-4034-8a7d-4e761fc650c5 Germany | |
| 4b7ff2c0-8138-4097-86c7-85c1aa6496d7 Germany | |
| Environmental | |
| Informação ambiental | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Ordering | |
| EAN | 8056221157353 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 425 mm |
| Altura Líquida do Produto | 425 mm |
| Profundidade/Comprimento Líquidos do Produto | 383 mm |
| Peso Líquido do Produto | 60 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 515 mm |
| Altura da embalagem Nível 1 | 600 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 615 mm |
| Peso bruto da embalagem Nível 1 | 95 kg |
| Nível de Embalagem 1 EAN | 8056221157353 |
| Additional Information | |
| Tipo de produto principal | SACE Emax 2 |
| Nome de Produto | Air Circuit Breaker |
| Tipo de produto | Air Circuit Breaker |
| Version | W |
| Technical | |
| Current Type | AC |
| Electrical Durability | Ue = 1200 V 1000 cycle |
| 10 cycles per hour | |
| Mechanical Durability | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Power Loss | 743 W |
| Corrente nominal (In) | 3200 A |
| Rated Impulse Withstand Voltage (Uimp) | 15 kV |
| Rated Insulation Voltage (Ui) | 1500 V |
| Tensão operacional nominal | 1200 V AC |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 50 kA | |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 85 kA |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 65 kA | |
| Rated Uninterrupted Current (Iu) | 3200 A |
| Tensão nominal (Ur) | 1200 V |
| Release | Ekip Touch LSIG |
| Tipo de lançamento | EL |
| Observações | E12 |
| Short-Circuit Performance Level | H |
| Normas | IEC |
| Sub-type | E4.2 |
| Suitable for IT Networks | No |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Declaração de conformidade -CE | 9AKK107680A4889 |
| Instruções e Manuais | 1SDH001000R0002 |
| External Classifications and Standards | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de classificação do objeto | Q |
| Categoria REEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 3200 A |
| Intervalo de tensões especificadas (EF003977) | 1200 V |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 1280.0 A |
| Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) | 1920.0 A |
| Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) | 4800.0 A |
| Proteção integrada de falta à terra (EF007296) | Sim |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão para separar a parte do chassi |
| Construção do dispositivo (EF008240) | Tecnologia de gavetas para eletrodomésticos embutidos |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 4 |
| Relé de sinalização de gatilho disponível (EF007006) | Sim |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 3 |
| Posição de conexão do circuito de corrente principal (EF006671) | Conexão para separar a parte do chassi |
| Tipo de elemento de controlo (EF006976) | Tecla de pressão |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
