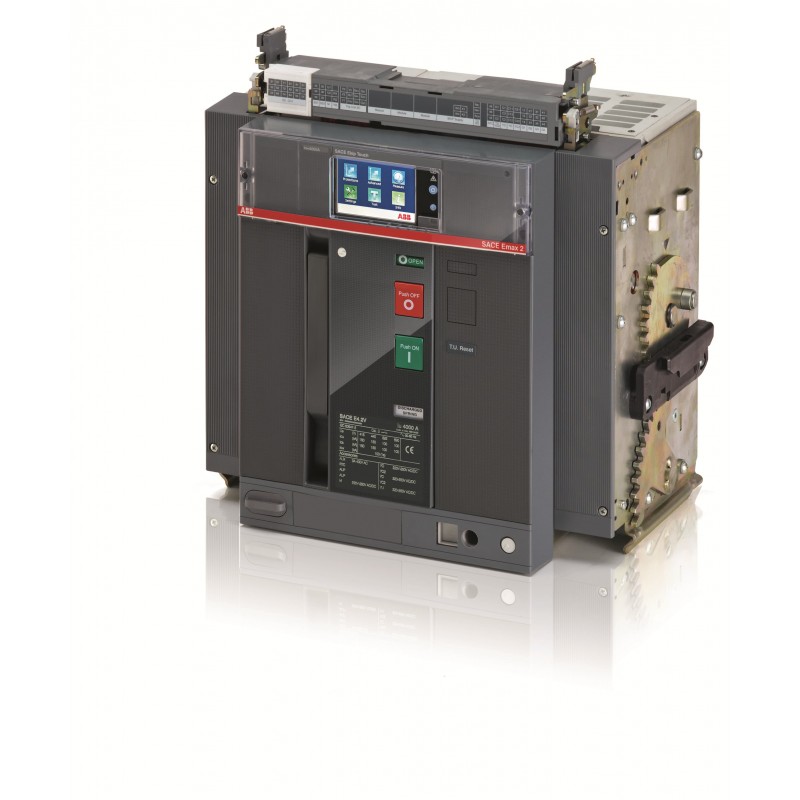

1SDA121134R1 ABB E4.2S/E12 3200 Ekip Toque LSIG 3p WMP
1SDA121134R1
ABB
E4.2S/E12 3200 Ekip Toque LSIG 3p WMP
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Bastidor "Megamax-Emax"
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Environmental Product Declaration - EPD | 9AKK108471A0821 |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 62b84c27-b8b4-457d-a443-133542ccf62b China |
| SCIP simplificado | fa3a3590-c13c-4d42-9a5e-1722415568c6 Germany |
| 6718ced1-0ce5-43f3-8189-059b3403f25b Bulgaria | |
| 5cdc6bd3-c865-49d0-ae5a-49c9c7105695 Estonia | |
| 944f2af9-c79e-4d68-a2b7-2af148d1a6b9 Hungary | |
| aa2ce7cc-3582-4a4e-b331-d7099821c303 Poland | |
| 62691da1-d95d-48ba-8ee7-fc8affda4186 France | |
| 627222ca-ccd2-4f77-a5fc-bd017ddf490b Poland | |
| ba2db5e9-c1dc-4423-9bf1-88b3e24d72c7 Spain | |
| 8429d903-c8d7-4613-9d74-3da66c1d25b7 Hungary | |
| d938db6b-4933-433f-9234-4e2d1c64ff9c Germany | |
| 823661f4-a0ec-4914-a8bf-126069ce17b4 Belgium | |
| 43bcc7e9-c20a-40ed-894f-cdd6531144a5 Greece | |
| 68f76361-2795-41c3-b696-3f499a83334f Croatia | |
| 5267206b-43f4-4a0d-a243-712890868fc3 Denmark | |
| 31ac55ba-55a4-4200-a3da-08d07df1fbe7 Norway | |
| 281e515d-5fc5-4ccb-813c-61331680a833 Sweden | |
| 12cee775-fd8a-41f6-a2e8-04d0532a316e Finland | |
| 09b3bf32-82d1-4790-b0d2-e3f1a2d04af0 Belgium | |
| 1b6d90e9-186b-4751-9cc4-9f3b890c9eba Germany | |
| afc00092-8f72-4431-80b2-ea239c0ed7e6 France | |
| 821cb667-5c83-4340-a992-ec0958d1826e Germany | |
| f84ff6b4-9071-4eb7-8ce2-a90dd7e3416d Sweden | |
| 9c955bf7-6084-40a5-8920-05aec0988ebd Portugal | |
| 21941c33-af40-4010-96e7-19c65c1c5898 Netherlands | |
| dcea202b-4897-428d-a5fd-c5cbcb1aaec3 Poland | |
| d57ff4eb-9bd0-4424-9317-11746ccde0a0 Czech Republic | |
| 2efc07ee-543a-41c5-8cf3-36322ecc8628 Germany | |
| Environmental | |
| Informação ambiental | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Ordering | |
| EAN | 8056221157261 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 425 mm |
| Altura Líquida do Produto | 425 mm |
| Profundidade/Comprimento Líquidos do Produto | 383 mm |
| Peso Líquido do Produto | 60 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 515 mm |
| Altura da embalagem Nível 1 | 600 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 615 mm |
| Peso bruto da embalagem Nível 1 | 95 kg |
| Nível de Embalagem 1 EAN | 8056221157261 |
| Additional Information | |
| Tipo de produto principal | SACE Emax 2 |
| Nome de Produto | Air Circuit Breaker |
| Tipo de produto | Air Circuit Breaker |
| Version | W |
| Technical | |
| Current Type | AC |
| Electrical Durability | Ue = 1200 V 1000 cycle |
| 10 cycles per hour | |
| Mechanical Durability | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Power Loss | 743 W |
| Corrente nominal (In) | 3200 A |
| Rated Impulse Withstand Voltage (Uimp) | 15 kV |
| Rated Insulation Voltage (Ui) | 1500 V |
| Tensão operacional nominal | 1200 V AC |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (1000 V AC) 65 kA |
| (1150 V AC) 50 kA | |
| (1200 V AC) 50 kA | |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 65 kA |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (1000 V AC) 65 kA |
| (1150 V AC) 50 kA | |
| (1200 V AC) 50 kA | |
| Rated Uninterrupted Current (Iu) | 3200 A |
| Tensão nominal (Ur) | 1200 V |
| Release | Ekip Touch LSIG |
| Tipo de lançamento | EL |
| Observações | E12 |
| Short-Circuit Performance Level | S |
| Normas | IEC |
| Sub-type | E4.2 |
| Suitable for IT Networks | Yes, 800V |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Declaração de conformidade -CE | 9AKK107680A4889 |
| Instruções e Manuais | 1SDH001000R0002 |
| External Classifications and Standards | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de classificação do objeto | Q |
| Categoria REEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 3200 A |
| Intervalo de tensões especificadas (EF003977) | 1200 V |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 1280.0 A |
| Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) | 1920.0 A |
| Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) | 4800.0 A |
| Proteção integrada de falta à terra (EF007296) | Sim |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão para separar a parte do chassi |
| Construção do dispositivo (EF008240) | Tecnologia de gavetas para eletrodomésticos embutidos |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 4 |
| Relé de sinalização de gatilho disponível (EF007006) | Sim |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 3 |
| Posição de conexão do circuito de corrente principal (EF006671) | Conexão para separar a parte do chassi |
| Tipo de elemento de controlo (EF006976) | Tecla de pressão |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
