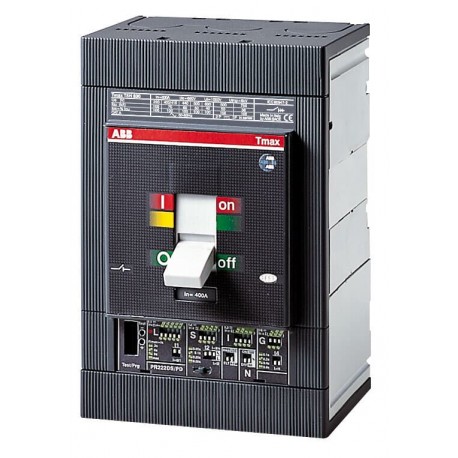

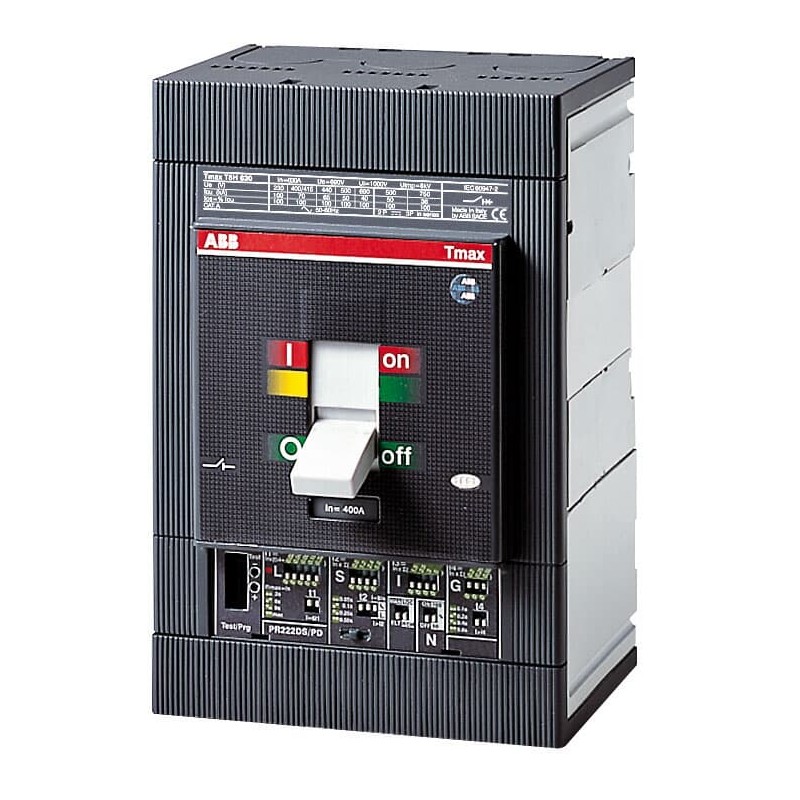

1SDA113739R1 ABB T5X-HA400 PR22DS-LSIG In400 4p FF800VAC
1SDA113739R1
ABB
T5X-HA400 PR22DS-LSIG In400 4p FF800VAC
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Caixa moldada "Isomax-Tmax"
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Environmental | |
| Informação ambiental | 9AKK10103A1056 |
| 9AKK108467A6707 | |
| Ordering | |
| EAN | 8056221042727 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 186 mm |
| Altura Líquida do Produto | 205 mm |
| Profundidade/Comprimento Líquidos do Produto | 103.5 mm |
| Peso Líquido do Produto | 5.1 kg |
| Peso Bruto | 5.1 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 248 mm |
| Altura da embalagem Nível 1 | 240 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 285 mm |
| Peso bruto da embalagem Nível 1 | 5.1 kg |
| Nível de Embalagem 1 EAN | 8056221042727 |
| Additional Information | |
| Circuit Breaker Type to be Associated | Power Distribution |
| Tipo de produto principal | SACE Tmax T |
| Nome de Produto | Moulded case circuit breaker |
| Tipo de produto | Automatic Circuit Breaker |
| Version | F |
| Technical | |
| Current Type | AC |
| Electrical Durability | Ue = 800 V 1000 cycle |
| Mechanical Durability | 20000 cycle |
| Número de polos | 4P |
| Power Loss | 30 W |
| Corrente nominal (In) | 400 A |
| Frequência nominal (f) | 50/60 Hz |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Tensão operacional nominal | 800 V AC |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (800 V AC) 18 kA |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (800 V AC) 35 kA |
| Rated Uninterrupted Current (Iu) | 400 A |
| Tensão nominal (Ur) | 800 V AC |
| Release | PR222DS/P-LSIG |
| Tipo de lançamento | EL |
| Short-Circuit Performance Level | X |
| Normas | IEC |
| Sub-type | T5 |
| Suitable for IT Networks | Yes, 800V |
| Terminal Connection Type | Fixed Circuit-Breakers |
| Front for Copper Cables | |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC210300D0201 |
| Declaração de conformidade -CE | 9AKK1074920313 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Instruções e Manuais | 1SDH001608R0001 |
| External Classifications and Standards | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Corrente permanente nominal Iu (EF001389) | 400 A |
| Intervalo de tensões especificadas (EF003977) | 800 V |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 160.0 A |
| Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) | 240.0 A |
| Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) | 4800 A |
| Proteção integrada de falta à terra (EF007296) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Relé de sinalização de gatilho disponível (EF007006) | Não |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 4 |
| Posição de conexão do circuito de corrente principal (EF006671) | Lado frontal |
| Tipo de elemento de controlo (EF006976) | Alavanca/alavanca |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
