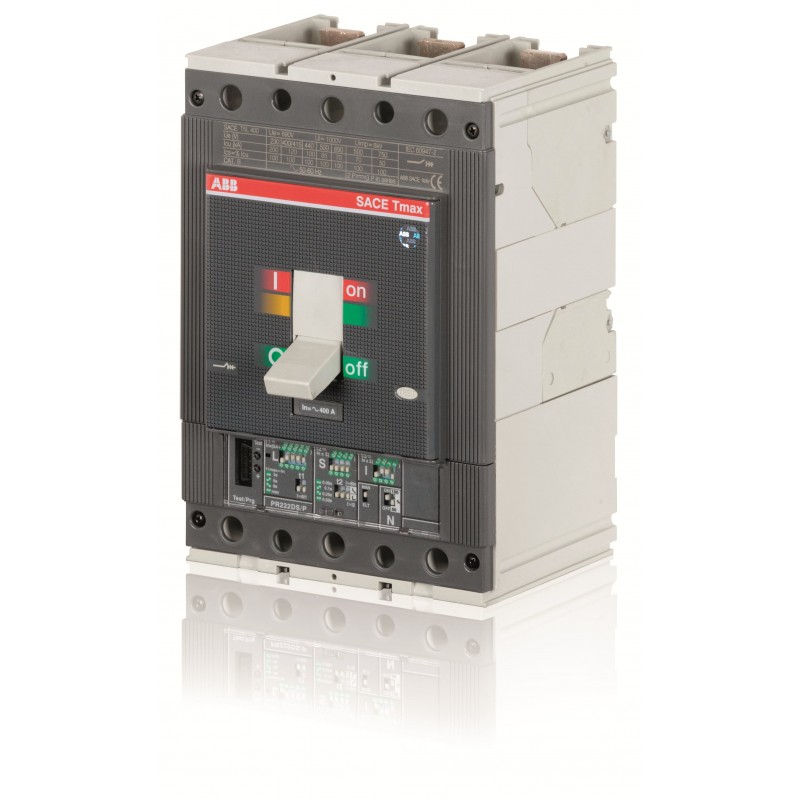

ABB 1SDA107746R1 1SDA107746R1 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SDA107746R1 ABB T5X-HA400 PR22DS-LSIG In320 3p FF800VAC

Referência: 1SDA107746R1

Fabricante: ABB

Descrição:

T5X-HA400 PR22DS-LSIG In320 3p FF800VAC
T5X-HA400 PR222DS-LSIG In400 3p FF800VAC

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
  • ABB > Caixa moldada "Isomax-Tmax"

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.748,82 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

ABB EcoSolutions
Material Compliance
REACH Declaration9AKK108466A1425
Informação RoHS9AKK108466A1424
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
SCIPc33275de-43f8-419a-9e5e-20935a7d8d0f Italy
SCIP simplificado1cb27a9e-588f-4c9c-8191-9b07b0e36f4b Bulgaria
1bbe19ab-521b-4f64-8944-f1956384ab35 France
f80e3f25-5767-45f0-9b98-ee58988a9146 Germany
8b71ad3d-5913-4013-bfe8-aa7afb76a32a Sweden
055b5c3d-a01f-42b5-9da2-d22e81231c79 Germany
5e9afd30-461e-4c57-adcb-e032902019f7 Portugal
1776f910-9756-487b-99df-ededf96db591 Hungary
6d2b8c0f-9256-405f-9618-a6b7557f35f2 Spain
c05bd254-6dcc-462e-85c2-8350beb97610 Belgium
92bab1d3-4aa7-435b-9eda-bc219b878d55 Netherlands
a5bca7b1-6627-4b82-854f-3eab19040987 Hungary
2c5365db-4087-44af-b111-a8adf89391db Croatia
61c76e81-dc56-4f7f-87d5-1334e3ee2649 Sweden
a30d8948-8a8f-42d6-bb8d-24c4e056317f Greece
7b36f45b-e64c-4172-8025-1e199685af9d Estonia
e134bdd8-a8c3-4aa1-a833-5f29a1c7fe6a Germany
9bd548b2-606c-411a-9e3b-5566fa62597b Czech Republic
cf1f5e85-4473-47bc-9ab9-b56242e620b5 Poland
e96a1074-23ea-4d34-99ff-294bf0356589 Germany
0fc82d86-d989-4183-b798-654169eb239c Denmark
31fe7ccd-0c12-4ba9-821b-c2ca2a51d3d2 Poland
c14edccb-65d6-4168-ac57-ef4a9b292255 France
16123884-343c-4b07-b5ea-e4917c8ef532 Norway
42f37eef-b953-40b5-a963-513529962f54 Poland
8c3c161e-4311-4f11-a2d0-82be4df126b1 Belgium
d1a7b2bf-4170-4c46-8856-b46aa680719b Finland
2f320107-be69-49c0-b525-336a9bf197c3 Germany
Environmental
Informação ambiental9AKK10103A1056
9AKK108467A6707
Ordering
EAN8015644103842
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85362090
Dimensions
Largura Líquida do Produto140 mm
Altura Líquida do Produto205 mm
Profundidade/Comprimento Líquidos do Produto103.5 mm
Peso Líquido do Produto5.1 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1248 mm
Altura da embalagem Nível 1240 mm
Profundidade/Comprimento da embalagem Nível 1285 mm
Peso bruto da embalagem Nível 15.1 kg
Nível de Embalagem 1 EAN8015644103842
Additional Information
Circuit Breaker Type to be AssociatedPower Distribution
Tipo de produto principalSACE Tmax T
Nome de ProdutoMoulded Case Circuit Breakers
Tipo de produtoAutomatic Circuit Breaker
VersionF
Technical
Current TypeAC
Electrical DurabilityUe = 800 V 1000 cycle
Mechanical Durability20000 cycle
Número de polos3P
Corrente nominal (In)400 A
Frequência nominal (f)50/60 Hz
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Insulation Voltage (Ui)1000 V
Tensão operacional nominal800 V AC
Rated Service Short-Circuit Breaking Capacity (Ics)(800 V AC) 18 kA
Rated Ultimate Short-Circuit Breaking Capacity (Icu)(800 V AC) 35 kA
Rated Uninterrupted Current (Iu)400 A
Tensão nominal (Ur)800 V AC
ReleasePR222DS/P-LSIG
Tipo de lançamentoEL
Short-Circuit Performance LevelX
NormasIEC
Sub-typeT5
Suitable for IT NetworksYes, 800V
Terminal Connection TypeFixed Circuit-Breakers
Front for Copper Cables
Certificates and Declarations
Ficha de dados, informação técnica1SDC210300D0201
Declaração de conformidade -CE9AKK1074920313
EU Data Act Compliance Declaration1SDH002560A1001
Instruções e Manuais1SDH001608R0001
External Classifications and Standards
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA107746R1 Componentes industriais para Baixa Tensão (EC000228)

Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica400 A
Nome da característicaIntervalo de tensões especificadas (EF003977)
Valor da característica800 V
Nome da característicaConfiguração de corrente da proteção contra sobrecargas (EF002336)
Valor da característica160.0 A
Nome da característicaIntervalo de configuração do atraso de rearme após curto-circuíto (EF007129)
Valor da característica240.0 A
Nome da característicaFaixa de ajuste da disparo em curto-circuito não retardada (EF007131)
Valor da característica4800 A
Nome da característicaProteção integrada de falta à terra (EF007296)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)
Valor da característicaNão
Nome da característicaMontagem em calha DIN (calha superior) opcional (EF008904)
Valor da característicaNão
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaRelé de sinalização de gatilho disponível (EF007006)
Valor da característicaNão
Nome da característicaCom passagem de subtensão integrada (EF001390)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaPosição de conexão do circuito de corrente principal (EF006671)
Valor da característicaLado frontal
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca/alavanca
Nome da característicaDispositivo completo com unidade de proteção (EF008906)
Valor da característicaSim
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaSim
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
